砂带湿冷磨床单元结构设计

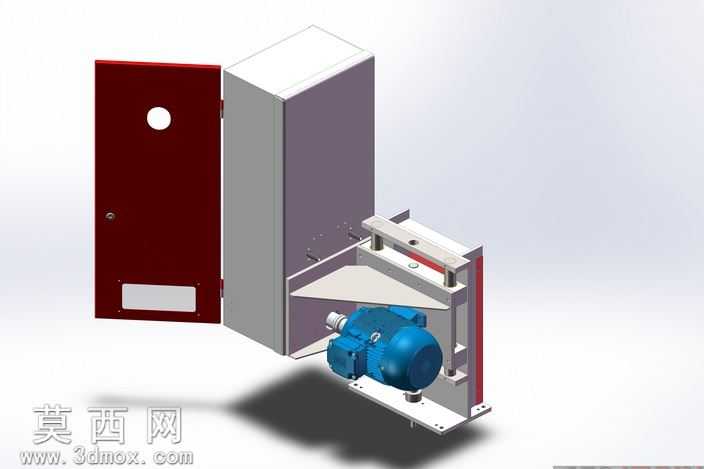

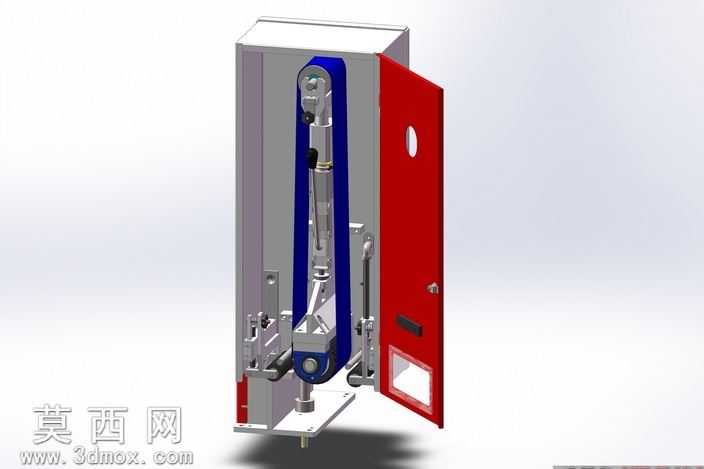

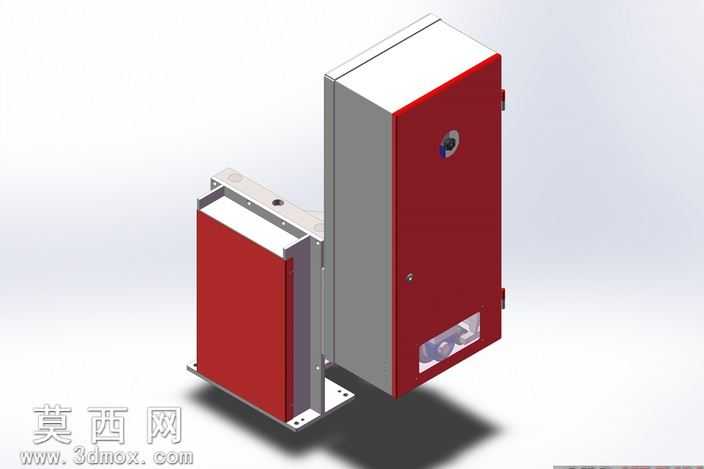

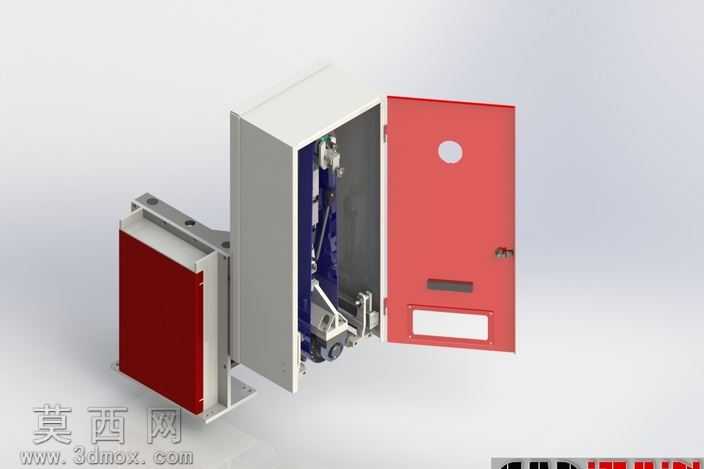

本作品为适配140毫米宽度加工需求的砂带湿冷磨削单元三维建模设计，整体采用模块化布局思路，通过三维软件完成全参数化结构搭建与写实渲染呈现。建模阶段先以基准平面定位各功能模块的安装位置，依次完成机架基体、防护柜体、开启式检修门、砂带驱动组件、磨削执行端、湿冷管路排布的零件建模，所有零件间的装配约束完全匹配实际机械装配逻辑，活动部件如检修门的铰链开合结构、砂带张紧调节机构均保留真实运动自由度，可直观展示设备的操作维护空间与部件运动行程。材质渲染阶段针对不同部件的实际物理属性做了区分设置：承重机架采用哑光银白金属材质模拟冷轧钢板折弯焊接后的表面质感，检修门板使用醒目的哑光红色烤漆材质，既符合工业设备安全色的应用规范，也能在渲染场景中快速区分操作区域与固定结构；内部传动组件分别赋予亮面金属、深色工程塑料、橡胶等差异化材质，清晰区分驱动辊、张紧轮、砂带等不同功能零件，湿冷系统的管路采用半透明材质模拟冷却液输送通路，让内部结构的功能分区一目了然。结构设计上，该单元将平整曲面磨削功能与方形管头加工功能整合为一体，湿冷系统的管路沿机架内侧隐蔽排布，既避免加工过程中冷却液飞溅外泄，也减少外部管路占用的操作空间；开启式单开门的柜体设计将核心磨削与传动部件完全包覆在内部，仅预留加工工位的开口，既能够阻挡磨削过程中产生的磨屑飞溅，也方便日常检修时直接打开柜门完成内部部件的维护更换，整体结构紧凑，安装固定位预留了标准连接孔位，可直接适配不同的生产线安装场景，满足小尺寸工件的高精度磨削加工需求。
