接触式温度检测热电偶结构设计方案

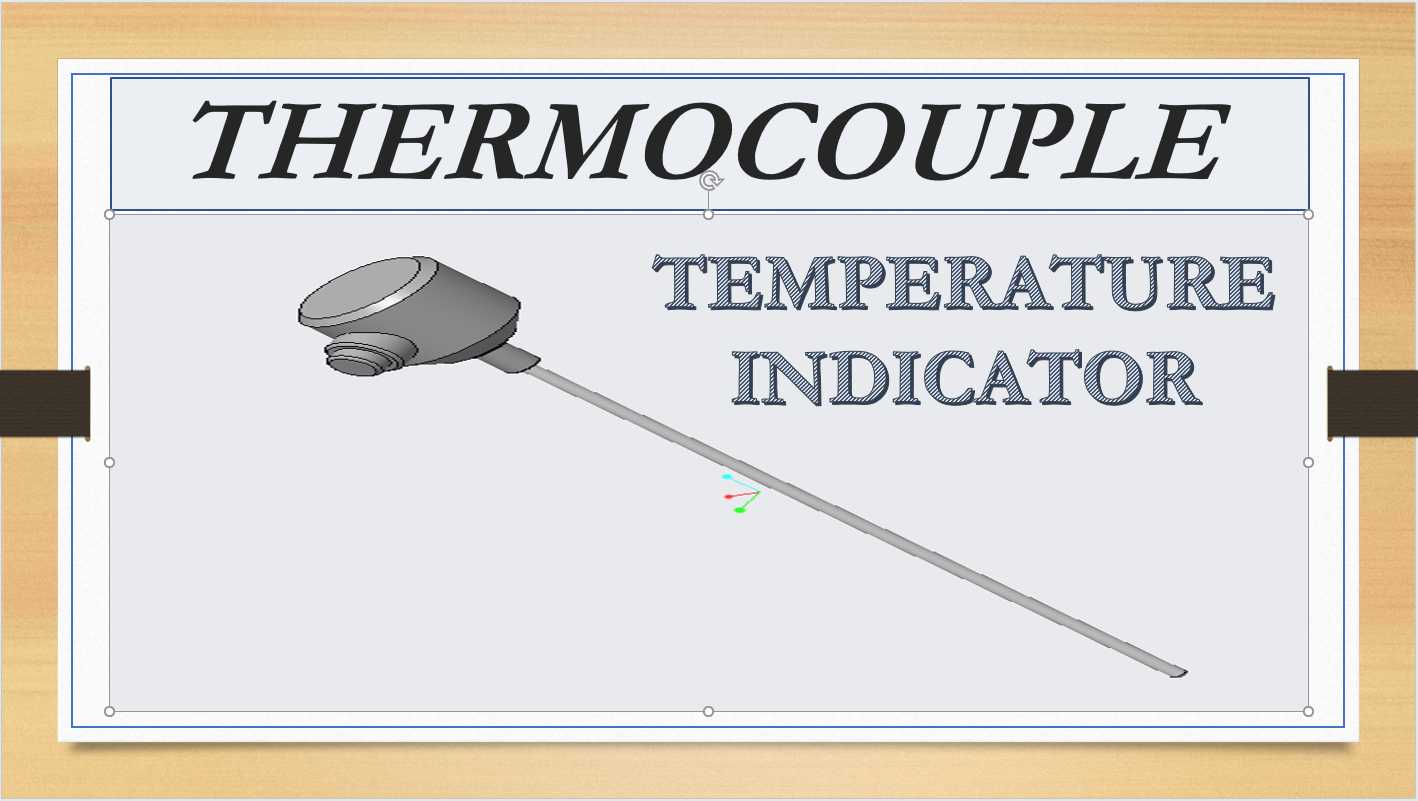

　　在工业生产的温度参数采集场景中，接触式测温凭借测量精度高、响应稳定的特性，在热处理设备、化工反应釜、热力管网、工业炉窑等场景中占据核心应用位置，本次设计的热电偶温度指示器单元，正是针对这类固定点位长期测温需求开发的结构方案。从实际使用需求出发，该结构将测温核心元件、接线端子与防护壳体整合为一体式探头结构，探杆部分采用细长直杆形态，可直接插入被测介质内部，探杆长度根据常规工业设备的测温插入深度做了适配，既保证感温端能抵达介质流场的有效测温区域，又避免过长探杆在流体冲击下产生形变或共振。头部的接线壳体采用圆润的封闭结构，侧面预留标准接线接口，可直接对接补偿导线，将感温元件产生的热电势信号传输至后端显示或控制单元，

　　壳体与探杆的衔接位置做了圆弧过渡处理，既减少应力集中，也能避免安装过程中棱角划伤操作人员。设计过程中优先考虑了安装适配性，头部壳体的外径尺寸适配常规的热电偶安装固定螺纹、法兰等连接件，用户可根据现场安装需求选配对应的固定组件，无需额外对探头本体做二次加工。探杆部分的外径控制在常规工业热电偶的通用尺寸区间，可兼容现有多数设备预留的热电偶安装孔位，降低现场改造的适配成本。结构设计上充分考虑了长期使用的可靠性，探杆外壁采用一体化防护结构，可隔绝被测介质对内部感温元件的腐蚀与冲刷，头部壳体的密封结构可阻挡粉尘、水汽侵入接线腔，避免接线端子氧化或短路。从结构建模的细节来看，探杆与头部壳体的连接位置做了同轴度约束，

　　保证探杆轴线与头部安装基准面垂直，避免安装后探杆倾斜导致的插入深度偏差，接线接口的位置设置在壳体侧面，方便现场布线操作，不会因为接线方向问题与周边设备产生干涉。不同于一体化温度变送器的复杂结构，该方案保留了热电偶最核心的测温与接线功能，结构简洁可靠，没有多余的冗余结构，既方便生产过程中的零件加工与装配，也降低了后期维护的难度，出现故障时可直接拆解头部壳体更换内部感温元件，无需整体更换探头。在实际选型使用时，该结构可适配不同分度号的热电偶感温芯体，覆盖从低温到中高温的多段测温区间，满足不同行业的测温需求，不管是常规的液体、气体介质测温，还是固体表面的接触测温，都能通过更换前端探杆的防护材质实现适配。
