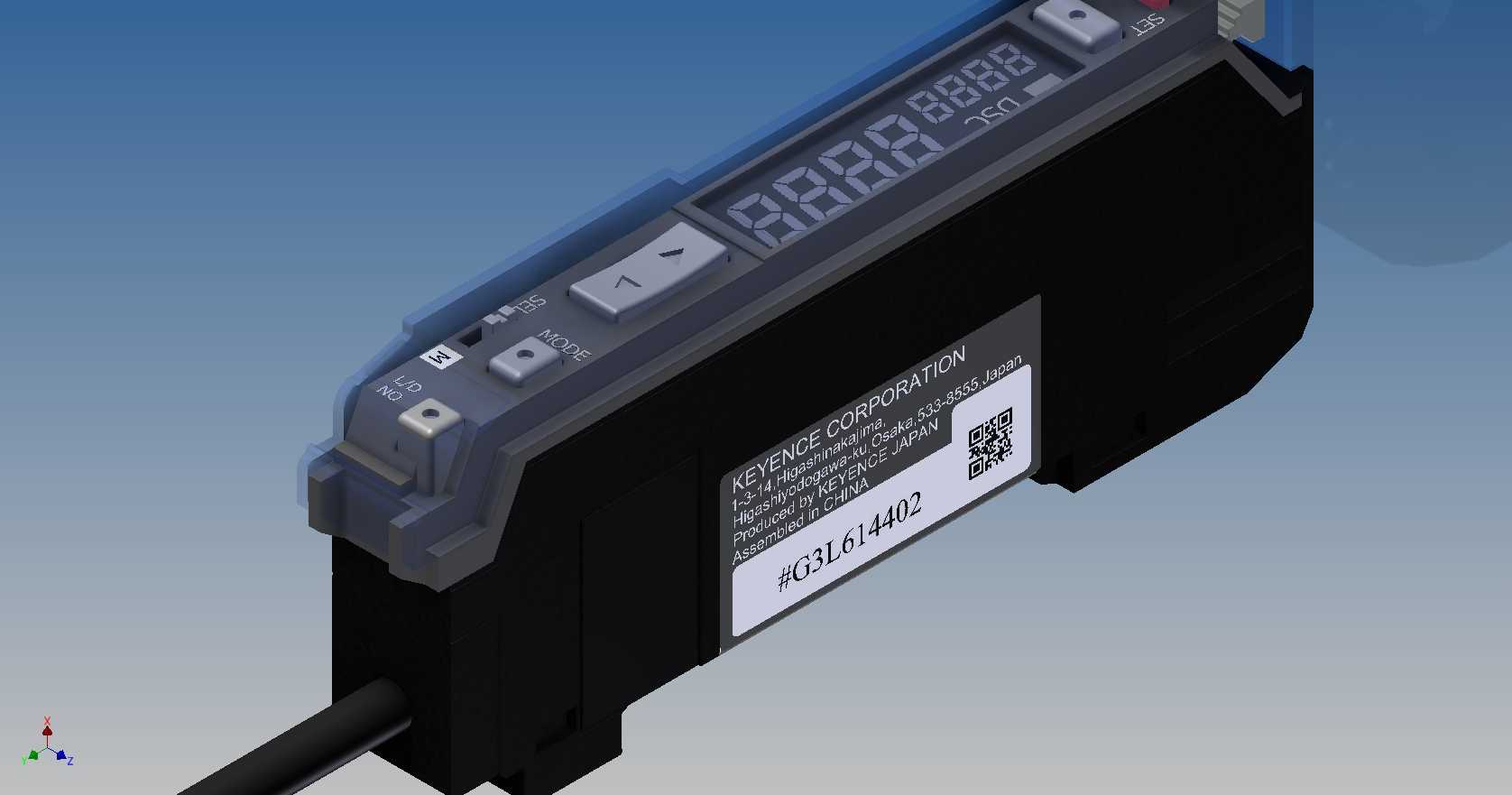

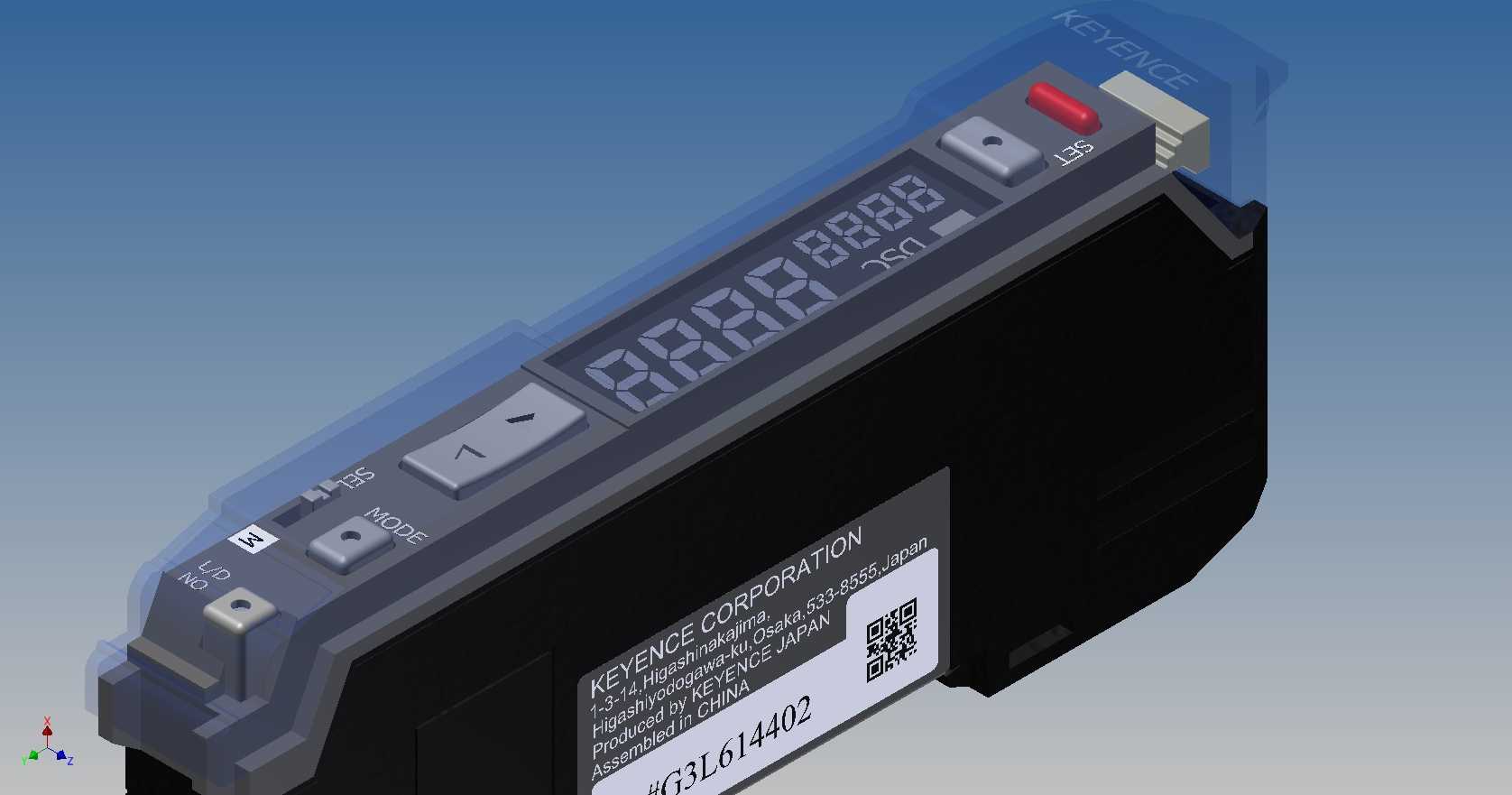

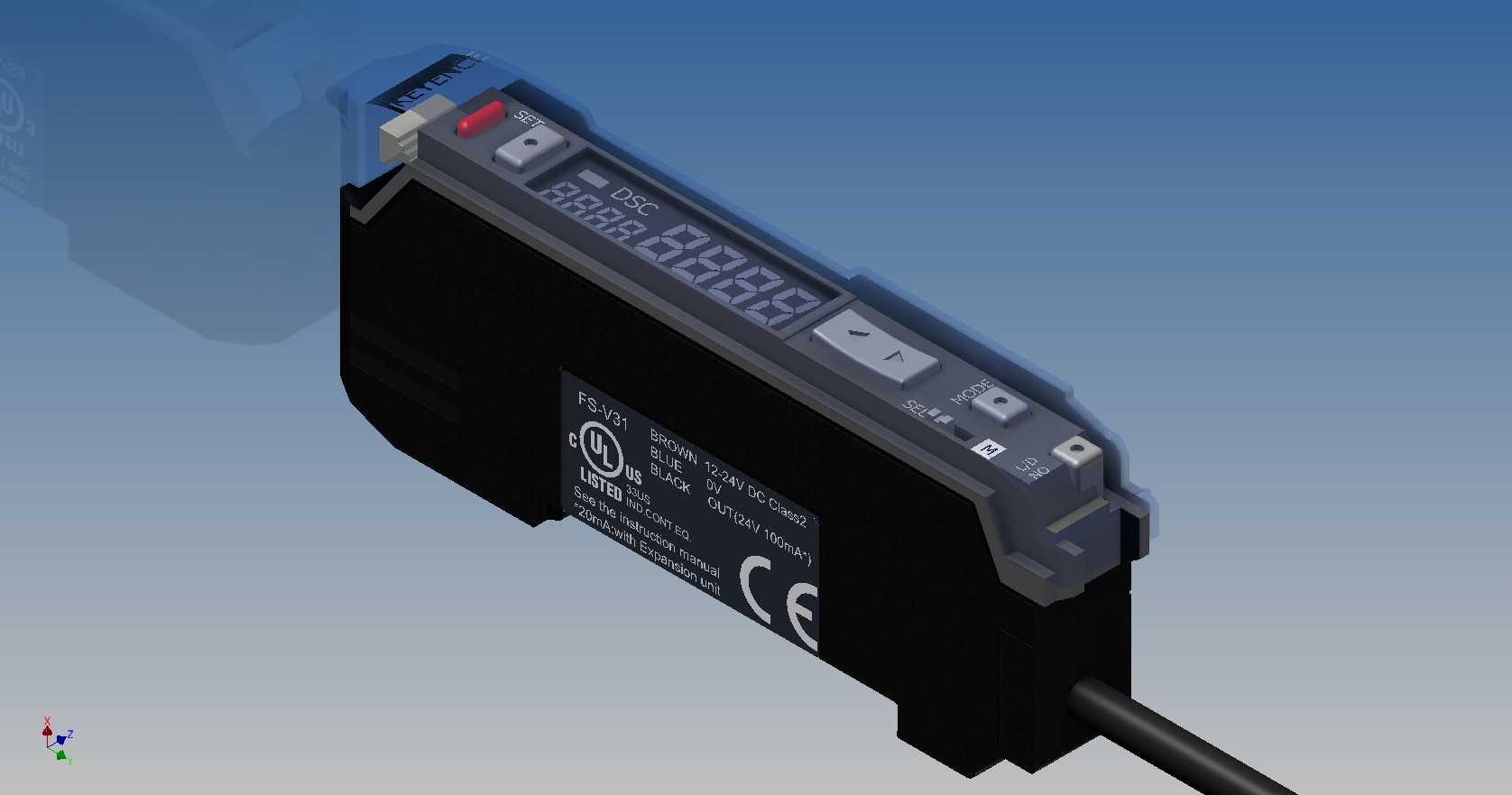

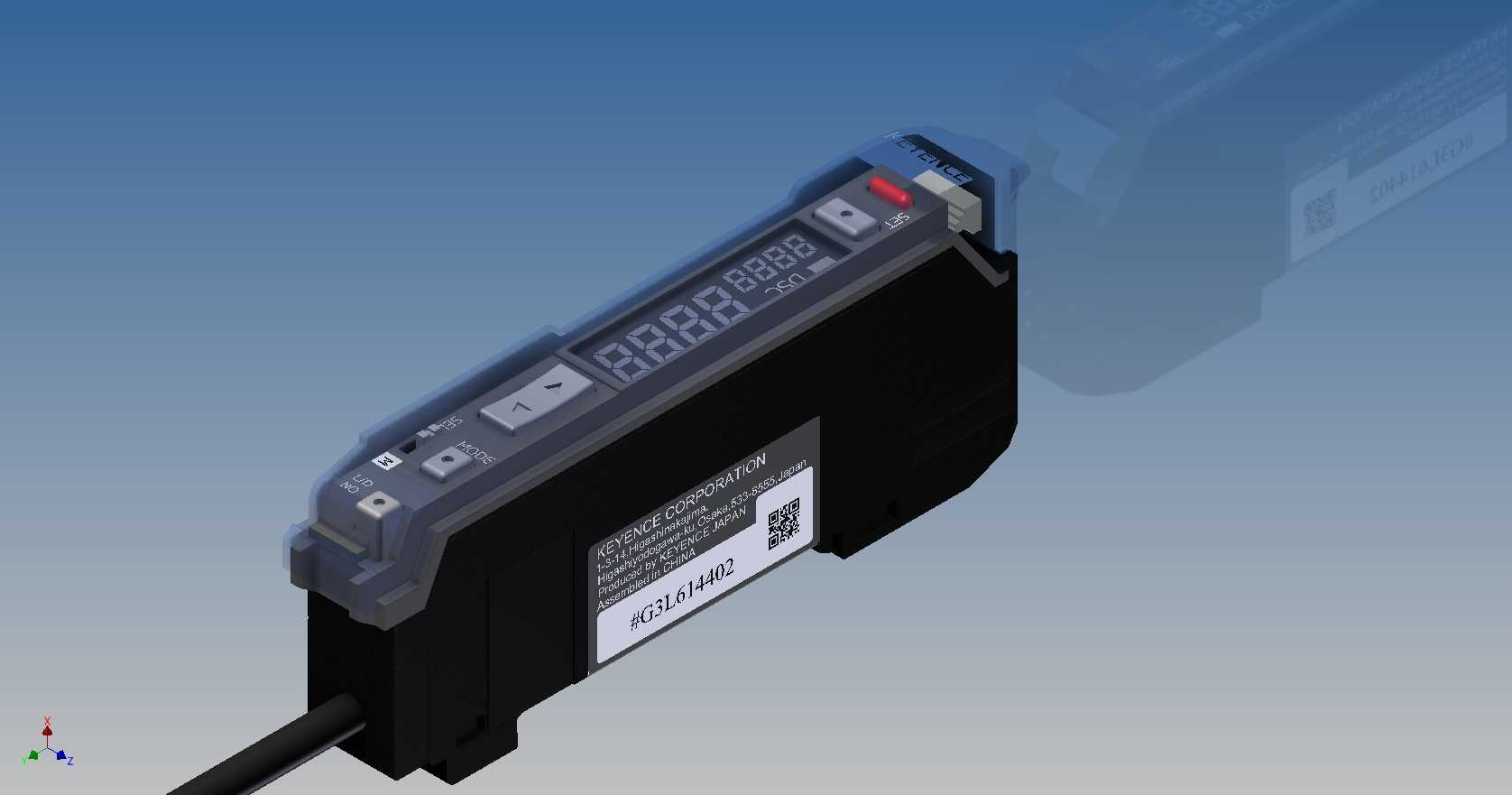

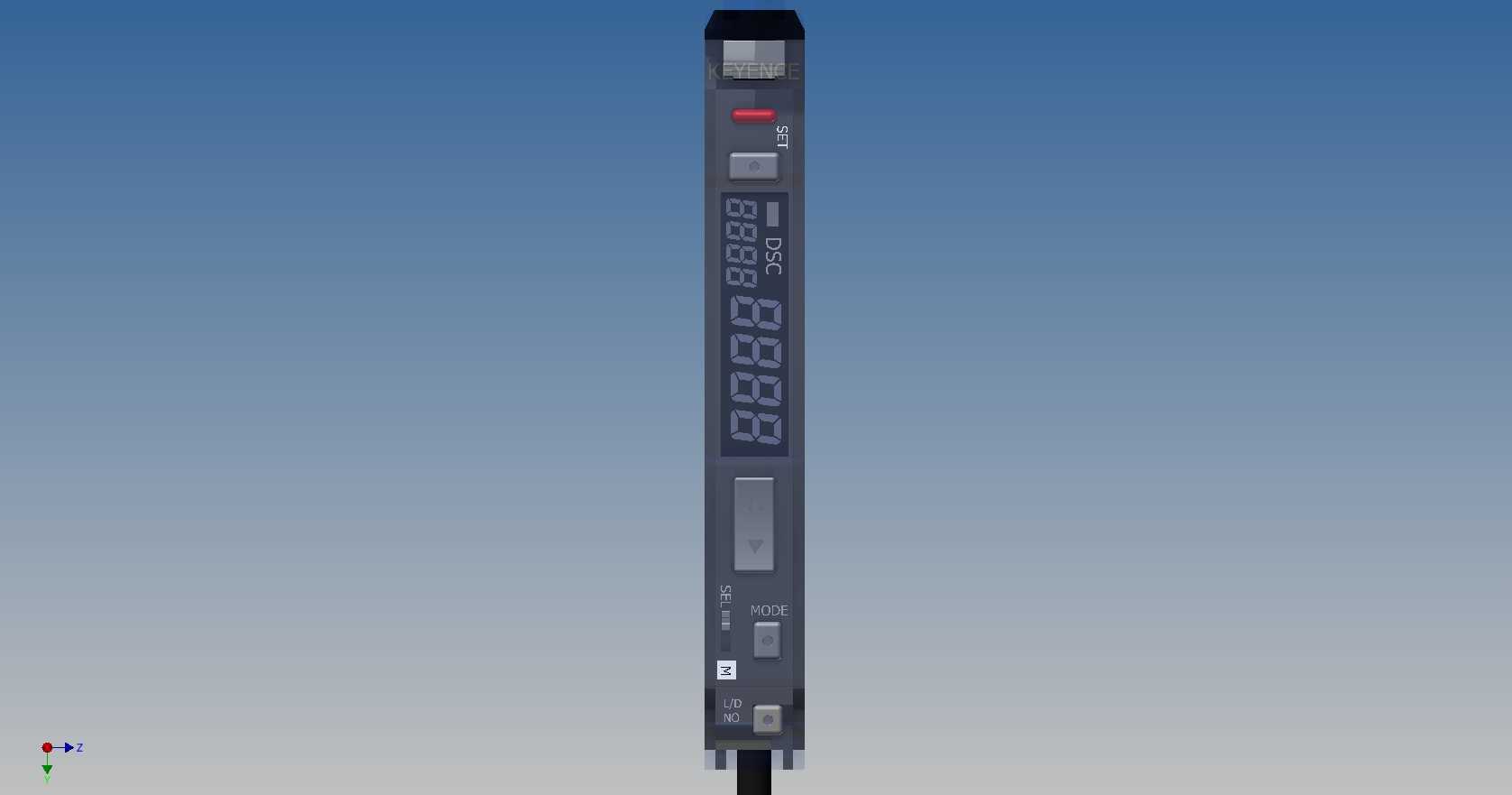

基恩士FS-V31光纤传感器放大器结构模型

　　在自动化产线的物料到位检测、工件定位、尺寸判别场景里，光纤传感器放大器是整套检测链路的核心信号处理单元，这款FS-V31型号的放大器，是目前离散制造产线里适配性较强的通用型光纤信号处理部件。从实际安装场景来看，这类放大器普遍采用DIN导轨卡扣式安装结构，整体外形为窄长条形长方体，宽度适配标准35mm电气安装导轨的槽位间距，单台设备占用的导轨安装宽度不足10mm，在排布密集的电气柜内可以多台紧密并排安装，不会额外占用过多柜内空间，出线端采用尾部直出引线设计，不会和相邻安装的其他放大器、接线端子产生结构干涉，安装边界预留了接线操作的手指操作空间，不需要额外预留过大的检修间隙。从功能设计逻辑来看，

　　这款放大器的核心作用是把光纤探头采集到的微弱光强信号进行增益放大、阈值比对，最终输出开关量信号给后端的PLC或者执行机构，正面的数显屏可以实时显示当前的光强数值，配套的三个实体按键分别对应阈值设定、模式切换、灵敏度校准功能，操作逻辑贴合现场调试人员的使用习惯，不需要连接额外的编程设备就可以完成现场参数整定。建模过程中重点还原了设备的细节结构：正面的数显窗倾斜角度做了精准还原，刚好对应站立在电气柜前调试人员的俯视视角，不需要弯腰或者垫脚就可以清晰读取屏幕数值；侧面的标签槽、顶部的光纤插接口锁紧结构、导轨卡扣的弹性让位结构都做了1:1的结构复刻，在做电气柜三维布局设计的时候，可以直接调用这个模型做干涉检查，

　　提前排查安装时可能出现的结构冲突，比如光纤插头插入后和柜内线槽的距离、接线端子和放大器本体的间隙、多台并排安装时按键操作的空间余量等问题。这类放大器在3C电子组装、包装物料检测、汽车零部件尺寸分选等场景都有大量应用，建模时还原的所有外部结构尺寸都和实物一致，包括本体上的安装定位凸点、接口的插拔行程、按键的凸起高度，都可以直接用于设备的电气安装布局设计，不需要二次测绘修正，能有效缩短电气设计阶段的建模耗时，避免因为模型尺寸偏差导致的现场安装返工问题。
