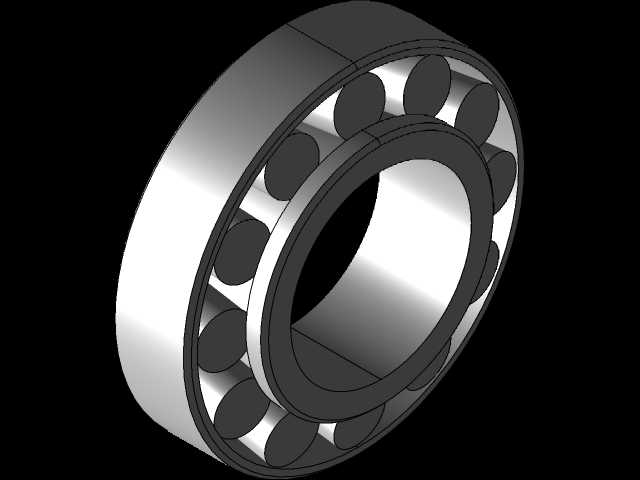

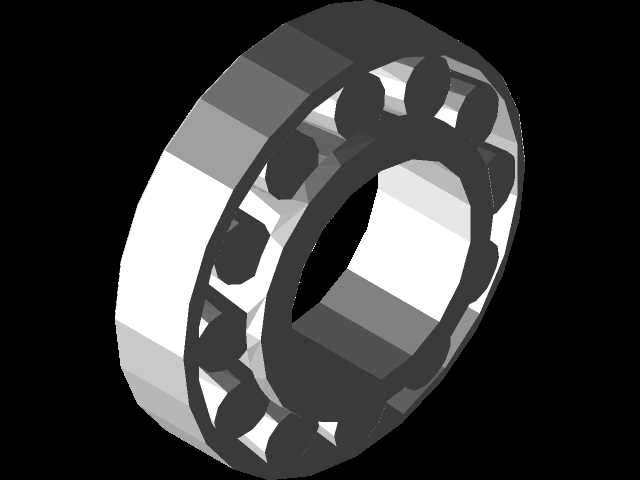

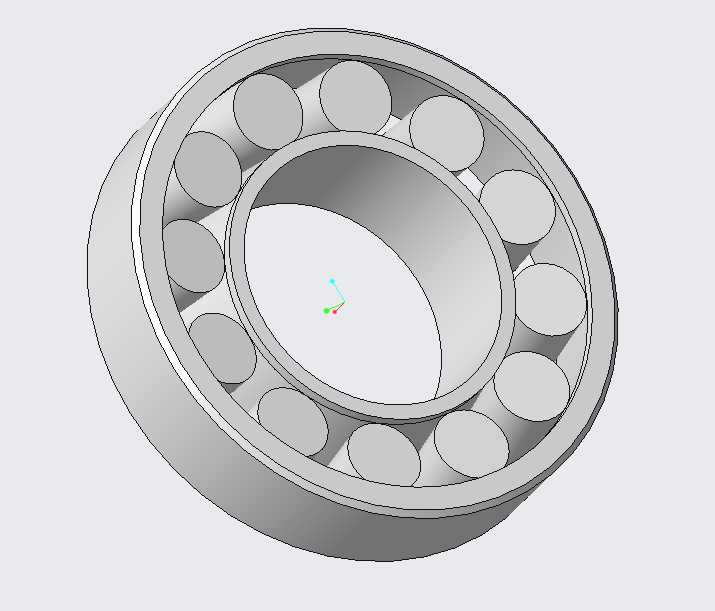

32209型挺杆滚柱轴承三维结构设计

　　在重载传动、内燃机配气机构、工程机械回转支撑这类对径向承载能力要求严苛的工况里，滚子类轴承的选型与结构合理性，直接决定整套传动系统的服役寿命与运行稳定性。这款挺杆滚柱轴承的结构设计，完全围绕高径向载荷、低摩擦损耗的核心需求展开，建模过程中严格遵循滚动轴承的设计规范，对内外圈滚道曲率、滚动体排布间隙、保持架兜孔间隙都做了精准还原。从实际应用场景来看，这类轴承常被用在内燃机挺杆组件、重型输送机托辊支撑、机床主轴辅助支撑位置，相比同尺寸的球轴承，线接触的滚柱结构能承载高出30%-50%的径向载荷，同时能耐受一定程度的安装同轴度误差，适配工况更复杂的重载传动场景。设计过程中优先考虑了安装边界的适配性，内圈孔径、外圈外径、

　　装配总宽度都严格对应标准轴承的安装尺寸要求，方便设计人员直接选型调用，不需要额外调整安装位的轴径与轴承座孔尺寸。滚柱的排布采用等距错位设计，保持架的兜孔结构做了轻量化处理，既保证滚动体运转过程中不会出现卡滞、偏磨，也能降低轴承自身的转动惯量，适配中高速运转的工况需求。内外圈的滚道做了微量的凸度修形设计，能避免边缘应力集中导致的滚道点蚀问题，在承受冲击载荷时，应力能均匀分布在滚柱与滚道的接触面上，大幅提升轴承的抗冲击能力。建模时对各部件的装配间隙做了精准还原，包括滚柱与滚道的初始接触间隙、保持架与内外圈的引导间隙，都符合实际装配的公差要求，设计人员可以直接用这个模型做装配干涉检查、运动仿真验证，也能基于这个模型做改型设计，

　　比如调整密封结构、变更滚柱尺寸来适配特殊工况的承载需求。在设备选型阶段，这个精准的三维模型能帮助设计人员直观判断轴承与周边部件的空间干涉情况，提前规避安装过程中可能出现的轴肩过高、轴承座孔深度不足等问题，减少样机试制阶段的改模成本。
