工程用弯曲型线缆防护拖链结构设计

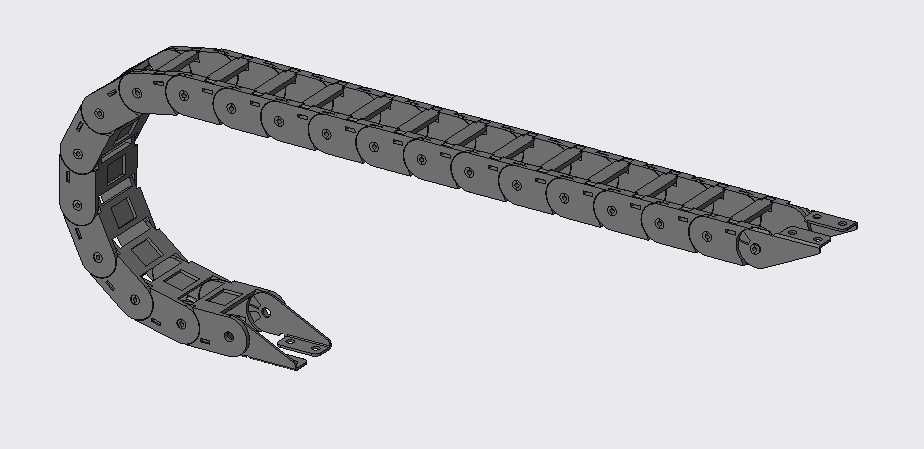

　　在各类需要往复直线运动的工业设备布局中，线缆与液压管路的防护一直是结构设计阶段需要重点考量的环节，尤其是机床工作台滑移、自动化机械手横移、仓储设备堆垛机构往复运行的场景下，裸露的线缆很容易被运动部件剐蹭、拉扯，长期运行后会出现外皮磨损、线芯断裂、管路弯折堵塞等故障，直接影响设备的运行稳定性。这款拖链的设计正是针对这类往复运动场景的线缆防护需求，采用节段式铰接结构，每一节都可以独立绕铰接轴转动，能够根据设备的运动行程形成稳定的弯曲弧度，将内置的电缆、油管、气管、水管等管线规整收纳在链体内部，避免管线与设备结构件直接接触摩擦。从结构设计逻辑来看，这款拖链的每一节链板都采用对称式布局，两侧链板通过销轴铰接，中间设置分隔式支撑板，

　　可以根据内置管线的直径、数量调整分隔间距，避免不同类型的管线在拖链运行过程中相互缠绕、挤压。链节的转动角度做了限位设计，不会出现过度弯折导致管线折损的情况，弯曲半径可以根据实际安装空间匹配不同的链节尺寸，适配不同柔性等级的线缆弯折要求。在安装边界上，拖链的两端分别设计了固定端与活动端连接结构，固定端可以通过螺栓锁紧在设备的静止基座上，活动端则与设备的运动部件同步移动，安装时需要预留拖链弯曲段的上下层间距，避免运行过程中上下链节出现剐蹭卡滞；链体的宽度方向可以根据内置管线的总排布宽度选型，长度方向则根据设备的运动行程确定链节总数量，确保运动到极限行程时拖链不会出现拉扯受力，回程时也不会出现垂度过大的问题。实际应用中，

　　这类拖链除了常规的机床、自动化生产线场景，也可以用在港口起重设备、工程车辆的活动机构管线防护上，链板本身采用耐磨工程塑料材质，自重较轻，运行时的噪音更低，同时具备一定的耐油、耐切削液腐蚀能力，能够适配车间内的复杂工况。设计时还需要考虑拖链的运行速度与加速度匹配，高速往复运动的场景下需要对拖链做导向槽支撑，避免长行程下链体出现横向摆动，保证管线始终处于受保护的规整状态，减少设备的管线维护频次，降低因管线故障导致的非计划停机时间。
