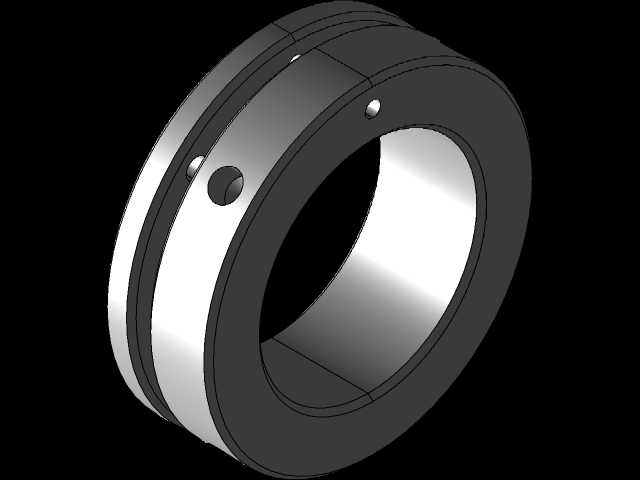

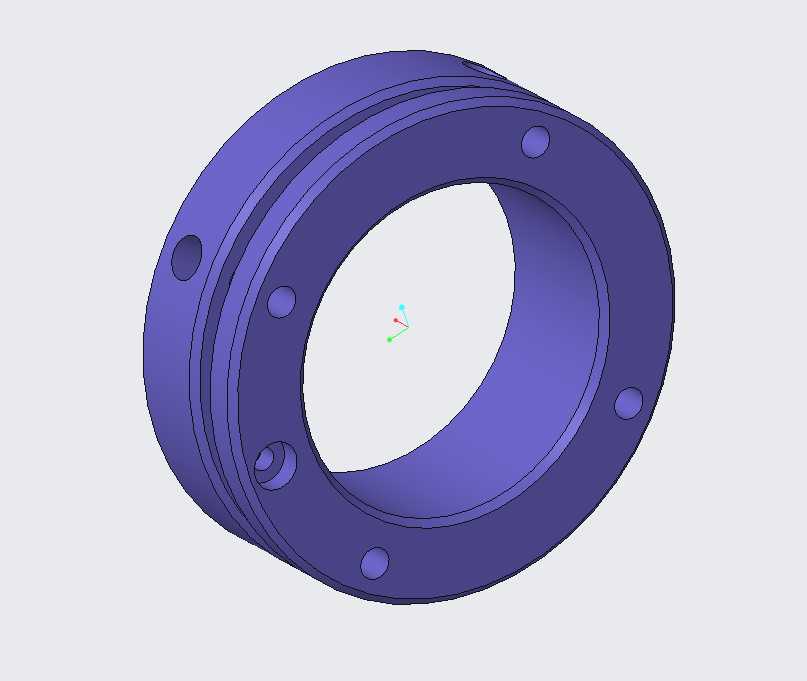

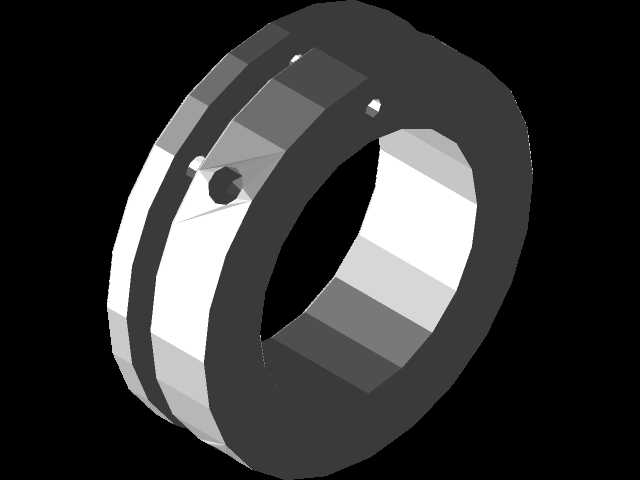

带径向锁紧孔的轴承锁紧圆螺母结构

项目分类:通用五金配件 发布时间:2021-12-10 ID:453050
  • 带径向锁紧孔的轴承锁紧圆螺母结构
  • 带径向锁紧孔的轴承锁紧圆螺母结构
  • 带径向锁紧孔的轴承锁紧圆螺母结构

  这类带径向锁紧孔的圆螺母,核心应用场景集中在旋转轴系的轴向定位环节,常见于机床主轴、减速机输入输出轴、电机端盖配套轴系、输送辊筒支撑端等需要固定轴承内圈轴向位置的部位,和普通开槽圆螺母相比,它不需要配套止动垫圈,依靠圆周分布的径向紧定螺钉实现防松,在安装空间受限、无法预留止动垫圈卡位的紧凑轴系结构里适配性更强。从实际使用逻辑来看,它的核心功能是抵消轴系运转时轴承承受的轴向窜动力,避免轴承内圈和轴颈出现相对滑移,同时在设备长期运行产生振动的工况下,依靠径向螺钉的顶紧力抵消螺纹副的间隙,防止螺母回转松脱,相比双螺母对顶防松的结构,它的轴向占用空间更小,锁紧操作不需要两个螺母配合拧紧,现场装配和后期维护调整的效率更高。设计这类零件的时候,

  首先要匹配对应轴径的细牙螺纹规格,细牙螺纹的自锁性本身就比粗牙更适合锁紧场景,螺纹公差带一般选中等配合精度,既保证拧入顺畅,又不会因为间隙过大产生定位偏差;圆周分布的径向锁紧孔数量要根据螺母的外径尺寸匹配,小规格螺母一般设置3到4个均匀分布的螺孔,大规格承载高的螺母会增加到6到8个,保证顶紧力均匀作用在轴颈表面,不会因为单点顶紧造成轴颈局部应力集中,也避免螺母受力不均出现偏斜。螺母的外形采用阶梯圆环结构,外侧的台阶面是和轴承内圈端面贴合的定位面,这个端面的平面度、和螺纹轴线的垂直度是关键形位公差,加工时需要一次装夹完成螺纹和定位端面的精加工,避免安装后轴承内圈被压偏,造成轴承旋转时的跳动超差。安装边界方面,

  螺母的最大外径要小于轴承座端盖的内孔避让尺寸,保证装配时螺母可以顺利穿过端盖内孔到达轴承安装位,径向锁紧螺钉的头部要完全沉在螺母外圆的沉孔内,不能突出螺母外圆,避免旋转时和周边的密封件、端盖内壁产生刮擦;螺母的轴向总厚度要根据承载的轴向力计算,保证螺纹啮合长度足够承受最大轴向载荷,不会出现螺纹滑牙的失效情况,同时厚度不能过大,避免挤占轴系上其他零件比如隔套、密封件的安装空间。实际选型时还要注意,径向紧定螺钉的顶紧端一般会做凹端或者平端处理,凹端螺钉适合轴颈上提前打定位凹坑的重载场景,平端螺钉适合不允许破坏轴颈表面的轻载高精度轴系,装配时要按对角顺序逐步拧紧各个锁紧螺钉,保证每个螺钉的顶紧力一致,避免螺母偏斜带来的轴系跳动问题。
