六针圆形焊料式连接器结构设计

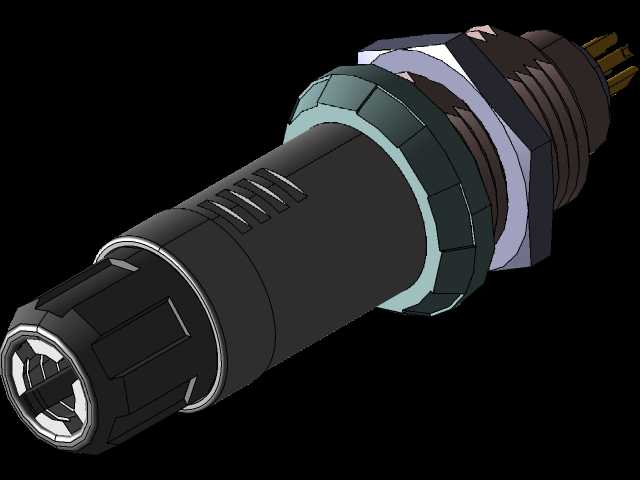

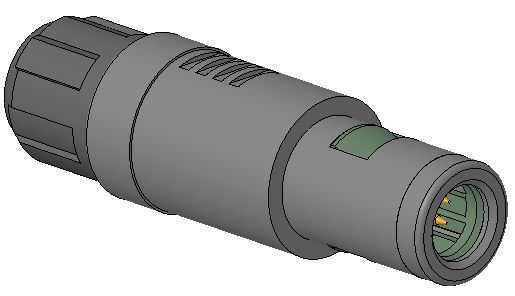

　　这类六针圆形焊料连接器，常应用在工业传感信号传输、小型机电设备内部接线、户外检测装置的线缆对接场景中，相比方形接插件，圆形结构的抗径向挤压能力更强，在设备走线存在弯折、拉扯的工况下，能更好地维持插针接触的稳定性。从结构设计来看，该连接器采用面板穿装固定方式，中部带六角锁紧螺母与密封垫圈，安装时可根据面板厚度调整螺母锁紧位置，适配1.5mm到5mm厚度的设备面板安装需求，插合端外侧带防滑滚花结构，插拔时手部施力不易打滑，尾部的焊料杯结构针对多股细铜芯线缆设计，焊杯内壁做了镀锡处理，焊接时焊锡浸润性更好，能避免虚焊、脱焊问题出现。设计过程中优先考虑了现场装配的便利性，插合端的定位槽采用不对称分布，

　　能从根源上避免插针错接导致的信号短路问题，插针采用铜合金基材镀金处理，接触电阻稳定在毫欧级，长时间工作下不会因为接触点氧化出现信号衰减。外壳选用增强尼龙材质注塑成型，兼顾绝缘性能与抗冲击强度，在常规工业环境的温度波动范围内不会出现壳体脆裂、变形问题，中部的密封胶圈在螺母锁紧后能贴合面板安装面，达到基础的防尘防泼溅效果，适配多数非强腐蚀的工业室内外安装场景。从安装边界来看，该连接器穿板安装的开孔直径为12mm，插合完成后突出面板外侧的长度为28mm，尾部接线端预留了10mm的线缆弯折空间，布线时不需要额外预留过大的操作空间，适合在设备内部空间紧凑的位置布置。六根插针均匀分布在绝缘基座上，相邻插针的中心间距为2.5mm，

　　满足强电与弱电信号隔离的安全间距要求，既可以传输低压直流控制信号，也能承载小功率的设备供电电流，在小型自动化设备、便携检测仪器、户外安防装置的接线设计中，这类连接器能替代传统的螺钉接线端子，减少现场接线的工作量，同时提升接线端的抗震能力，避免设备运行过程中因为振动导致接线松动。建模过程中对各个配合面的公差做了合理预留，外壳与绝缘基座的配合采用过盈压装结构，不需要额外打胶固定就能保证连接强度，锁紧螺母与壳体螺纹采用细牙螺纹，锁紧后防松性能更好，不会因为设备长期振动出现螺母松脱的问题。
