力士乐R-GS-24梅花型弹性联轴器结构

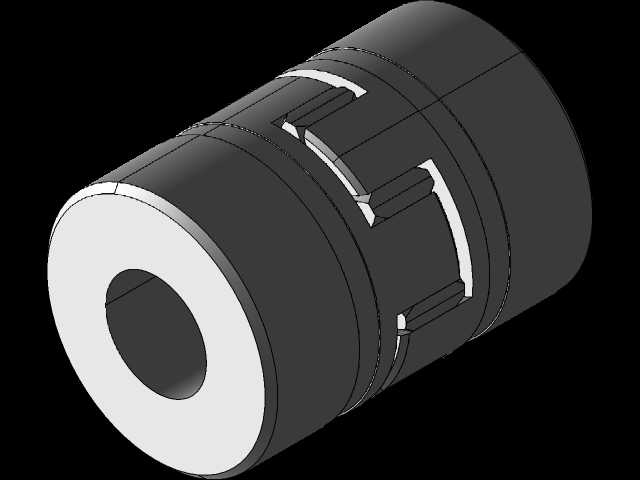

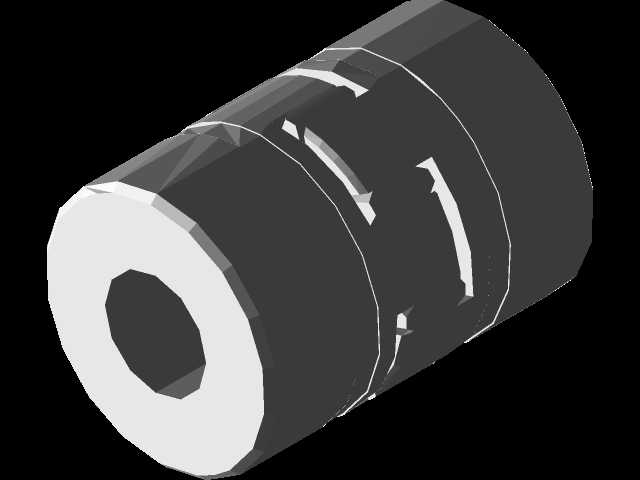

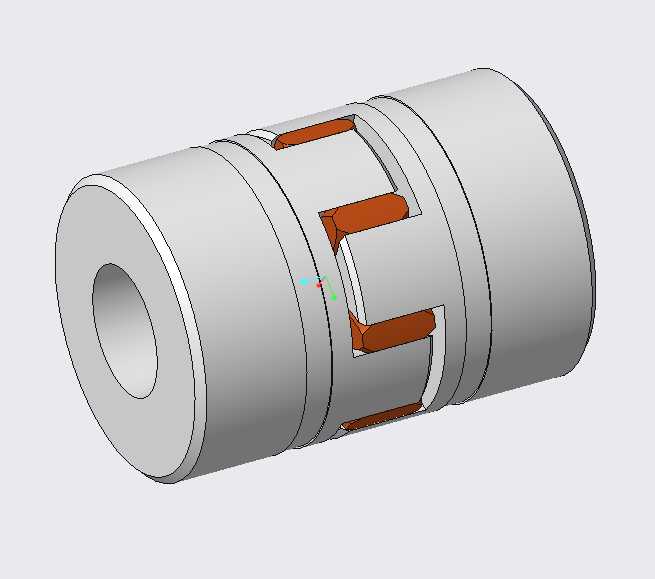

　　在伺服传动、泵组连接、轻工输送设备的动力传输环节，轴系对中偏差补偿与冲击载荷缓冲一直是结构设计需要重点考量的问题，这款梅花型弹性联轴器的结构设计，正是针对这类中低扭矩传动场景的适配方案。从结构组成来看，该联轴器分为左右两个金属轴套与中间的弹性梅花垫，金属轴套采用圆柱通孔设计，内孔可根据适配轴径做公差匹配，轴套端面加工有与梅花垫凸块对应的凹槽，装配时梅花垫的凸块嵌入两侧轴套的凹槽内，实现扭矩的柔性传递。这种结构的核心优势在于，弹性垫可在传动过程中吸收轴系间的径向、角向与轴向偏差，抵消电机启动、负载突变带来的瞬时冲击，避免刚性连接导致的轴系磨损、轴承过载问题，同时梅花垫的弹性变形可降低传动过程中的振动传导，提升整套设备运行的平稳性。

　　从安装边界来看，该款联轴器为整体圆柱外形，最大外径适配24规格对应的安装空间，轴向总长度可满足常规伺服电机与丝杠、泵体与驱动端的连接间距要求，安装时无需复杂的专用工装，只需将两侧轴套分别固定在主动轴与从动轴端，对齐凹槽后嵌入梅花垫即可完成装配，后期维护时仅需更换磨损的弹性垫，无需拆卸两侧轴端的连接结构，大幅降低运维的时间成本。在设计思路上，金属轴套的凹槽采用等距分布的三爪结构，相比多爪结构，单爪接触面积更大，可承受更高的瞬时扭矩，同时梅花垫的凸块与凹槽之间预留了微小的间隙，既保证偏差补偿的活动量，又避免间隙过大导致的传动回程误差，适配伺服传动这类对传动精度有一定要求的场景。实际选型应用中，这类联轴器常被用在包装机械的输送辊驱动、

　　数控机床的伺服进给轴连接、小型液压泵站的泵组传动等场景，可适配常规的金属切削加工、装配输送等工况，弹性垫通常采用聚氨酯材质，兼顾耐磨性与缓冲性能，在额定扭矩范围内可长期稳定运行，避免频繁更换传动件的停机损失。建模过程中，轴套的凹槽与梅花垫凸块的配合公差是需要重点把控的部分，过紧会导致装配困难、弹性补偿空间不足，过松则会产生传动冲击、噪音过大的问题，同时轴套的内孔公差需根据所配轴的公差带做对应调整，保证键连接或顶丝固定的可靠性，避免运行过程中出现轴套打滑的问题。
