SNH35力士乐双滑块线性导轨组件

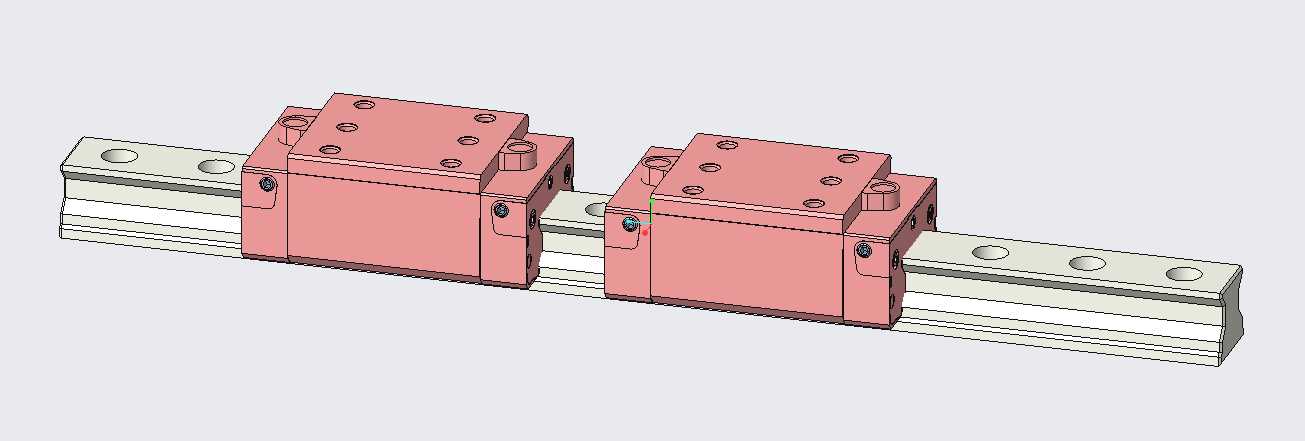

　　做非标设备设计快十二年，经手的线性传动部件选型没有一百也有八十，这次拆解建模的SNH35规格力士乐导轨副，是中重载直线传动场景里出镜率极高的一类部件。先从实际应用场景说，这类双滑块配置的导轨，最常出现在数控加工中心的进给轴、重载桁架机械手的水平移动轴、大型检测设备的平台滑移机构里，单根导轨配两个滑块的布局，能在承受大倾覆力矩的同时保证运动直线度，比单滑块布局的抗偏载能力提升至少40%，很多需要承载带偏心负载的移动工位，都会优先选这种配置。

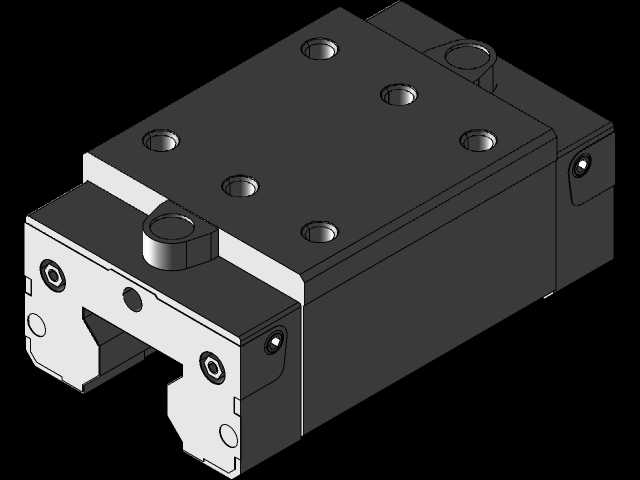

　　从功能特性上看，这款导轨的滑块采用了等载荷循环滚道设计，四列钢球与滚道45度接触，能同时承受径向、反径向、左右横向四个方向的载荷，在设备存在复合受力的工况下，不会出现单侧受力过载导致的滚道点蚀问题。滑块两端的密封端盖做了双唇密封结构，能阻挡加工产生的切屑、切削液、车间粉尘进入滑块内部的滚道循环区，延长维护周期，在金属切削类设备上使用时，不用额外加装复杂的导轨防护罩就能满足基础防护需求。

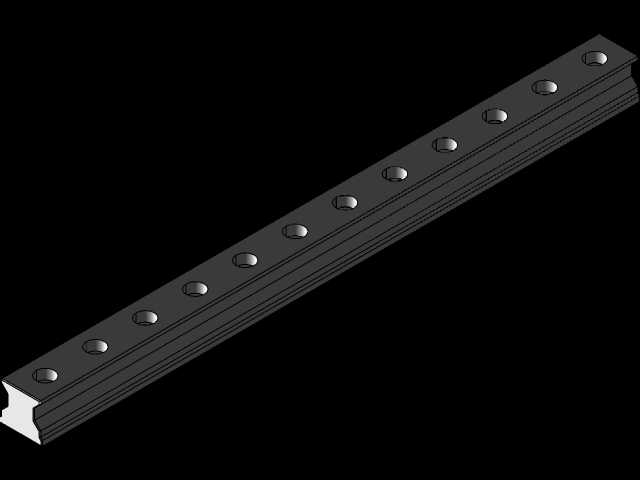

　　设计思路上，建模时首先还原了导轨的安装基准面，导轨底面为全平面贴合设计，侧面的定位边做了0.02mm的精度公差还原，滑块的安装孔位完全按照原厂安装尺寸做了参数化建模，四个沉头安装孔的孔距、沉头深度、螺纹规格都和实物一致，选型时可以直接调用模型和设备安装板做装配干涉检查，不用再反复核对二维样本尺寸。导轨上的安装沉孔间距按照标准35规格导轨的孔距做了阵列，单根导轨的长度可以根据实际行程需求做参数化调整，滑块的油嘴位置做了侧向预留，不管是采用集中润滑还是手动注油，都不会和周边安装结构产生干涉。

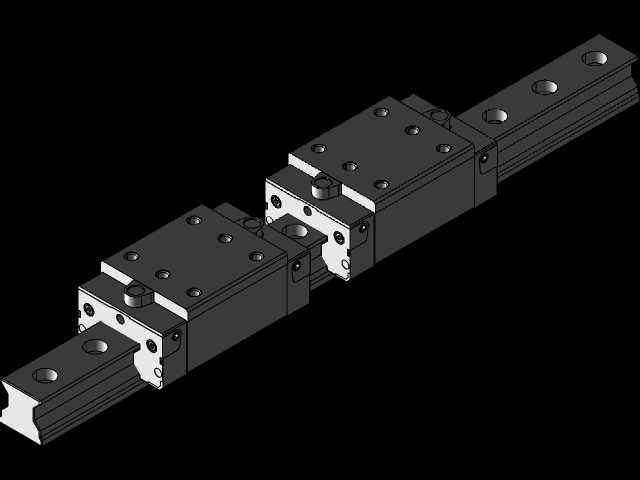

　　安装边界方面，这款35规格导轨的滑块宽度、高度都做了精准还原，两个滑块并联安装时的最小间距、滑块运动到导轨端部时的极限位置都做了限位标记，设计时可以直接用模型校核行程末端的安全距离，避免出现滑块滑出导轨或者和端部限位块碰撞的问题。滑块侧面的精度基准面做了高亮标识，装配时可以直接以此为基准打表找正，不用再额外做基准转换。另外导轨的滚道部分做了简化的结构还原，既保证了外观和实物一致，又不会因为过多细节特征导致装配体文件过大，影响大设备整体装配的运行流畅度。
