杆端关节轴承连接组件三维结构设计

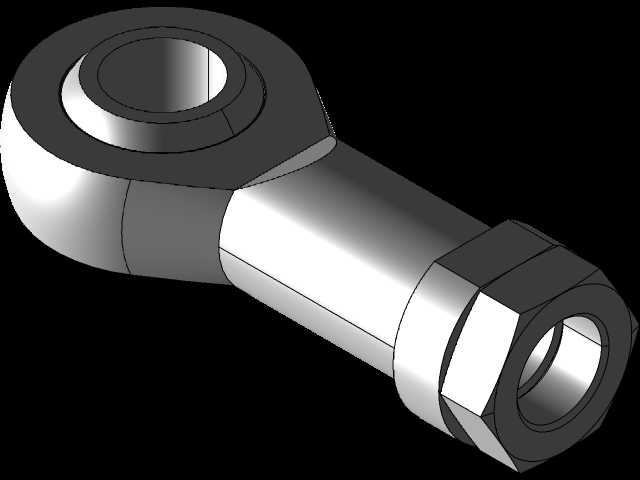

　　在自动化生产线连杆传动机构、工程机械操纵连杆、液压油缸铰接端等需要小角度摆动与径向载荷传递的场景中，杆端关节类连接部件是核心的受力铰接元件，这类部件需要同时承受径向载荷与一定的轴向载荷，同时补偿连接端的角度偏差，避免安装过程中出现的同轴度误差带来的附加应力，降低连杆机构的卡滞风险。本次设计的杆端关节连接组件，整体采用杆体与球头内圈一体化的结构思路，杆端设置外螺纹段与锁紧六角结构，方便在安装时通过扳手拧紧固定，同时六角结构的尺寸匹配常规开口扳手的夹持范围，不需要定制专用工装即可完成现场装配。球头端采用自润滑式关节轴承结构，内圈为带通孔的球环结构，可通过销轴与配套的连接耳座铰接，内圈与外圈之间预留了合适的配合间隙，

　　允许在±6度的角度范围内进行摆动，适配连杆机构运动过程中产生的角度偏移，避免刚性连接带来的应力集中问题。从安装边界来看，杆体外螺纹的公称直径与六角头的对边尺寸符合通用杆端关节轴承的安装互换标准，球头端的内孔直径与同规格的销轴尺寸匹配，安装时不需要对现有设备的连接座进行二次加工即可直接替换使用。设计过程中重点考虑了受力分布的合理性，杆体与球头外圈的过渡位置采用大圆弧过渡结构，避免截面突变带来的应力集中，在承受交变载荷的工况下能够有效降低疲劳断裂的风险。锁紧六角与杆体的同轴度控制在合理公差范围内，拧紧过程中不会出现螺纹偏斜的问题，球头内圈的内孔表面粗糙度控制在适合销轴滑动的范围，减少铰接转动过程中的磨损量，延长部件的使用寿命。

　　这类部件在实际使用中，常配套应用在气动执行元件的输出端连接、设备检修门的铰接支撑、农业机械的操纵连杆等位置，能够在多粉尘、有一定振动的工况下保持稳定的铰接性能，不需要频繁加注润滑脂即可维持较长的维护周期。建模过程中对各个配合面的公差带进行了合理预留，螺纹段的尺寸符合普通公制螺纹的公差标准，球头与外圈的配合间隙经过运动仿真验证，在极限摆动角度下不会出现卡滞或脱出的问题，六角头的厚度尺寸满足拧紧力矩下的强度要求，不会在常规安装力矩下出现六角棱边变形的情况。
