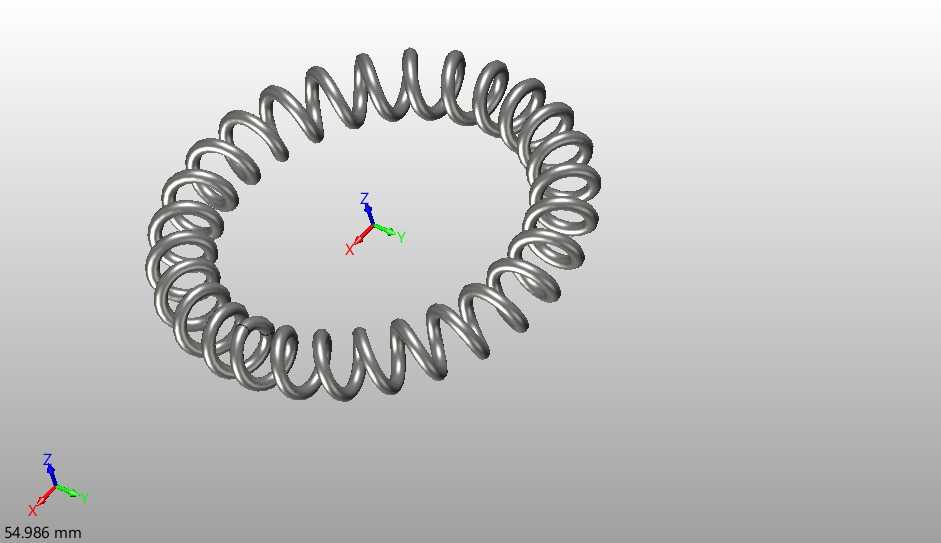

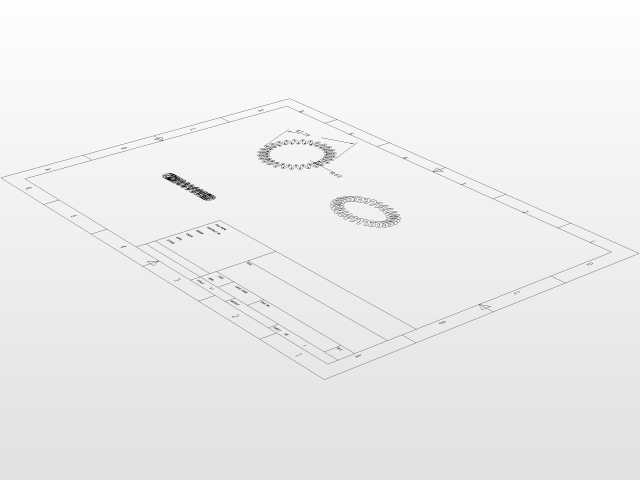

环形螺旋扭转缆索弹性构件设计

　　这类环形螺旋扭转弹性构件，常被应用在需要周向复位、柔性缓冲的机电连接场景中，比如线缆收放机构的张紧端、旋转连接部位的导电缆索承托结构，或是小型设备舱内走线的弹性固定单元，区别于普通直线圆柱弹簧，它的环形闭合形态可以直接嵌套在圆形安装位上，不需要额外设计直线导向槽，能大幅节省径向安装空间。从实际使用场景来看，这类构件既可以作为弹性承载件传递扭矩，也可以作为柔性护套包裹内部线缆，避免线缆在反复扭转过程中出现过度弯折、外皮磨损的问题，在旋转工作台走线、小型转动关节布线、手持电动工具内部线缆防护等场景中都能见到同类结构的应用。设计这类结构时，首先要确认安装边界的环形内径尺寸，确保构件能顺利套入安装基座的环形凸台，同时要控制螺旋圈的外径尺寸，

　　避免和周边的转动部件发生运动干涉，螺旋线的螺距参数需要匹配实际的扭转行程，螺距过小会导致扭转时相邻簧圈发生挤压摩擦，加速构件表面磨损，螺距过大则会降低整体的扭转刚度，无法提供足够的复位力矩。建模过程中采用扫描特征生成主体结构是效率最高的方式，先绘制环形的扫描路径，再根据簧丝直径绘制垂直于路径的截面轮廓，扫描过程中要注意控制截面的扭转角度，保证每一圈簧丝的走向均匀一致，避免出现局部螺距突变的问题，这类构件的两端通常需要设计平直的安装支脚，支脚的长度和折弯角度要匹配安装点位的固定孔位，确保装配时不需要额外修配就能直接卡入固定槽。从功能特性来看，这类环形螺旋构件同时具备轴向的缓冲能力和周向的扭转复位能力，相比普通的直线弹簧，

　　它的力值输出曲线更平缓，在大角度扭转工况下不会出现力值突变的情况，能有效降低连接部位的冲击载荷，保护内部穿过的缆绳或线缆不会因为突然的拉力出现断裂。实际选型时还要注意簧丝的材质匹配，普通工况下采用碳素弹簧钢丝即可满足强度要求，如果是在腐蚀环境中使用，则需要更换为不锈钢材质的簧丝，同时表面做钝化处理，提升构件的使用寿命。安装时要注意构件的放置方向，确保两端支脚的受力方向和设计的扭转方向一致，反向安装会导致支脚受力过大出现断裂，同时要预留足够的扭转活动间隙，避免构件在最大扭转角度时和周边结构发生剐蹭。
