多孔管式排气消声构件结构设计

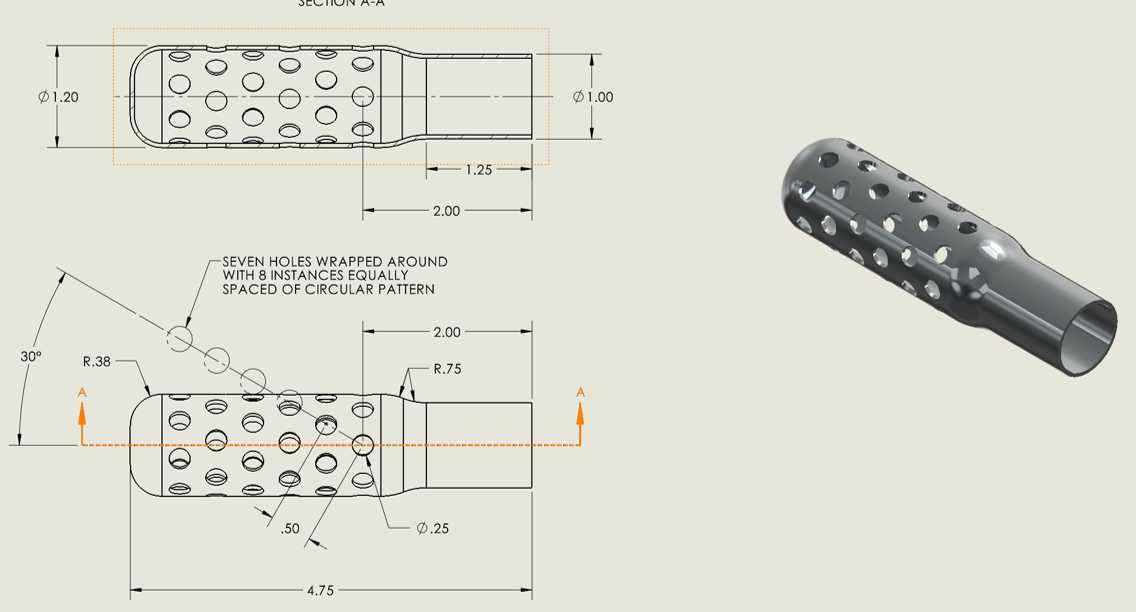

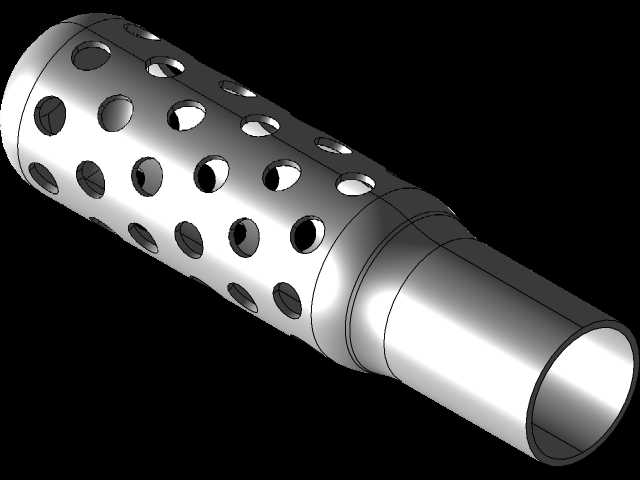

　　这类多孔管式消声构件，主要适配内燃机排气系统、气动设备排空管路、小型风机出风口这类需要控制气流噪声的场景，核心作用是在不明显增加管路排气背压的前提下，通过结构设计耗散气流脉动能量，降低中高频段的气流辐射噪声。从结构设计逻辑来看，主体采用变径管体结构，进气端为小直径光滑直管段，用于和上游排气管道对接，接口处预留标准管路配合公差，可适配卡箍、焊接或者螺纹连接的安装需求，安装时需保证管体轴线与上游管路轴线同轴度偏差不超过1mm，避免气流偏折产生额外的湍流噪声。管身中段为大直径穿孔段，是核心消声功能区，穿孔采用多排交错排布的圆孔设计，孔位沿管体周向和轴向均匀分布，孔径、孔距以及穿孔率的匹配是设计核心，穿孔率控制在合理区间时，

　　气流通过穿孔时会产生多次节流、摩擦，将气流的脉动声能转化为热能耗散，同时交错排布的孔位可以避免气流直接贯穿穿孔区，提升对不同频段噪声的耗散效果。设计时需要兼顾消声量和排气阻力的平衡，若穿孔率过低，会导致排气背压升高，影响上游动力设备的输出效率；若穿孔率过高，则会大幅降低消声效果，无法满足噪声控制要求。管体整体采用薄壁金属结构设计，在保证结构强度的前提下尽可能降低构件自重，管壁厚度根据适用的排气压力等级选取，常规低压排气场景下1.5-2mm壁厚即可满足使用强度要求，高压场景则需要适当增加壁厚并做孔口倒角处理，避免长期气流冲蚀导致孔边变形。安装边界方面，构件整体长度根据适配的管路通径匹配，

　　小通径应用场景下整体长度控制在150-200mm区间，安装时需在构件外围预留足够的填充腔空间，若配套阻性消声结构使用，可在穿孔管外侧包裹吸声材料，进一步拓宽消声频段，提升低频噪声的控制效果。实际选型应用时，需要根据上游设备的排气流量、噪声频谱特性确定穿孔参数和管体尺寸，避免出现选型不匹配导致的消声效果差或者排气阻力过大的问题，同时管体表面需做耐高温防腐处理，适配排气场景下的高温、带冷凝水的复杂工况，延长构件的实际使用寿命。
