液压管路用带法兰连接式电磁阀结构

　　这款电磁阀主要适配液压系统的管路连接场景，在液压站、工程机械液压回路、工业液压设备的流体通断控制环节中承担核心执行作用，区别于常规螺纹连接的电磁阀，其两端自带法兰连接结构，能够直接与带配对法兰的液压管路对接，无需额外加装过渡转接头，可有效减少管路连接点的泄漏风险，在中高压液压工况下的连接可靠性更具优势。从结构设计来看，该阀采用电磁驱动的滑阀式结构，上部为电磁驱动头部分，集成了电磁线圈与衔铁组件，接线端采用标准的电气接插件结构，可直接适配工业现场常用的接线端子，防护等级满足常规工业车间的使用要求，能够在有少量油污、粉尘的液压站周边环境稳定工作。阀体流道经过优化设计，介质流通时的压损控制在较低水平，可适配液压油等常规液压工作介质，

　　响应速度满足常规液压回路的通断控制需求，不会出现动作滞后导致的回路压力波动问题。两端的法兰连接端严格遵循液压法兰的通用连接尺寸，法兰盘上的螺栓孔位置、密封面形式均匹配行业通用标准，安装时无需对现有管路法兰进行二次加工，可直接替换同通径的法兰式液压阀，安装边界清晰，阀体上部电磁头的高度、接线端的朝向均预留了足够的接线与维护空间，日常检修时无需拆卸周边管路即可完成电磁线圈的更换作业。阀体下部的流向标识清晰，安装时可根据标识快速确认介质流向，避免装反导致的阀件功能失效。整体结构紧凑，在保证通流能力的前提下尽可能压缩了轴向安装尺寸，适合在管路排布空间紧凑的液压设备中使用，比如小型液压动力单元、集成式液压阀组的外接管路控制等场景，

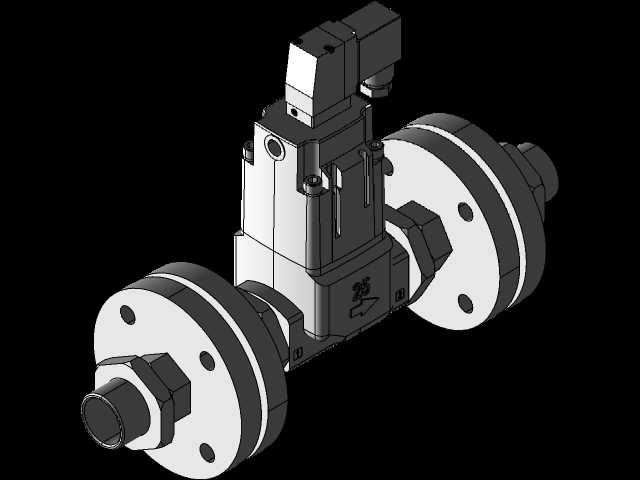

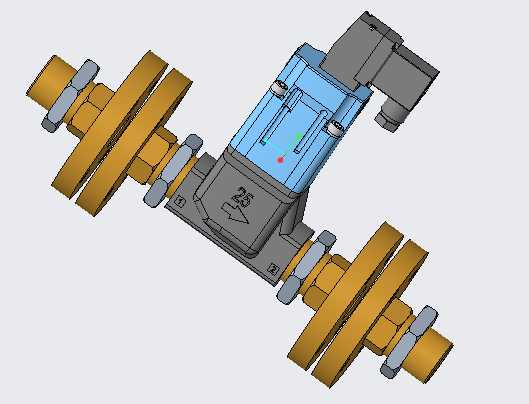

　　能够在有限的安装空间内完成流体通断的控制功能。建模过程中对法兰密封槽、阀体与电磁头的连接配合面、内部流道的过渡圆角都做了精准还原，可直接用于液压管路的装配干涉检查、阀件选型的空间校核，也可作为液压系统教学演示的具象化模型，帮助设计人员直观理解法兰式液压电磁阀的结构组成与安装要点。
