法兰式圆顶阀三维结构设计方案

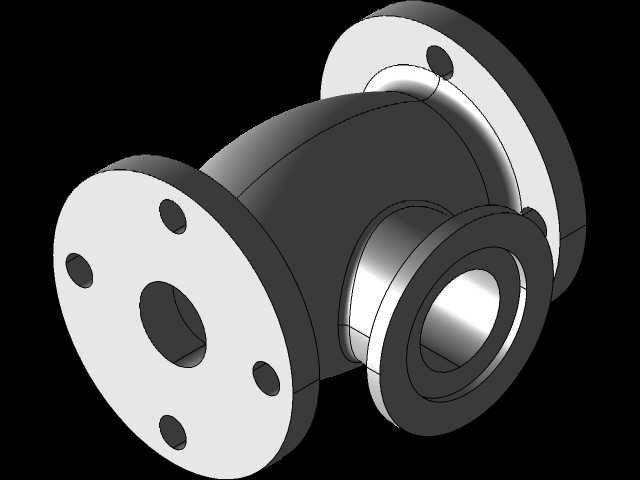

　　在粉体输送、烟气处理、化工物料管路系统中，圆顶阀的应用场景覆盖了从料仓启闭到管路通断控制的多个核心环节，这类阀门的核心优势在于可以在带料工况下实现可靠密封，避免物料卡涩导致的密封失效问题，尤其适配含固体颗粒的气固两相流输送管路，在电厂除灰、冶金粉料输送、建材生料转运等工况中，是替代传统闸板阀、蝶阀的核心控制部件。本次设计的圆顶阀采用三法兰连接结构，三个接口分别对应进料、出料与驱动端安装位，安装边界充分考虑了现场管路对接的同轴度要求，法兰端面的螺栓孔采用均布设计，可适配国标PN10/PN16压力等级的配对法兰，安装时无需额外加工转接板，直接通过螺栓紧固即可完成管路对接，法兰密封面采用突面结构，可搭配非金属垫片实现端面静密封。

　　从功能特性来看，该圆顶阀的阀芯采用球面圆顶结构，启闭过程中阀芯与密封圈之间无相对摩擦，仅在完全关闭位置时密封圈充气抱紧球面实现密封，这种结构可以有效避免物料颗粒夹在密封副之间造成的磨损，相比传统硬密封阀门，其使用寿命在含颗粒工况下可提升数倍。设计过程中首先确定了流通通径与管路通径的匹配关系，保证流道无突变缩径，避免物料在阀腔内堆积造成堵塞；其次对三个法兰的相对位置进行了空间校核，确保相邻法兰的螺栓安装空间互不干涉，现场安装时扳手可顺利操作每一颗紧固螺栓；阀腔内部的过渡圆角全部采用大圆弧设计，减少物料流动的阻力，避免锐角位置长期受物料冲刷造成的局部磨损。驱动端的法兰接口尺寸按照通用气动执行器的安装标准设计，

　　可直接适配市面常见的角行程气缸，无需额外定制连接支架，降低现场改造的适配成本。密封槽的尺寸设计充分考虑了密封圈的充气膨胀量，保证关闭状态下密封圈能均匀贴合球面，同时在开启状态下密封圈完全缩回槽内，不与阀芯产生接触摩擦。整体结构的壁厚按照公称压力1.6MPa进行强度校核，关键受力位置的壁厚预留了足够的腐蚀裕量，适配多数工业现场的介质腐蚀环境。
