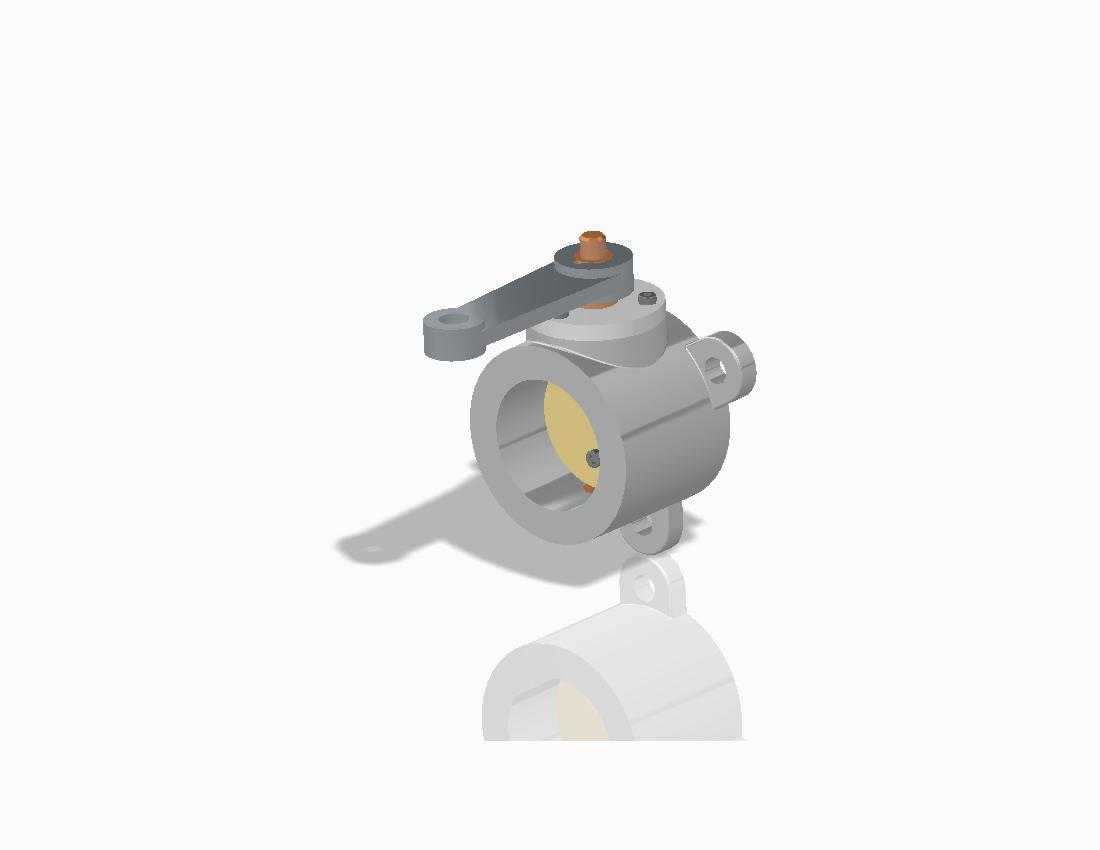

法兰式手动蝶阀三维结构设计

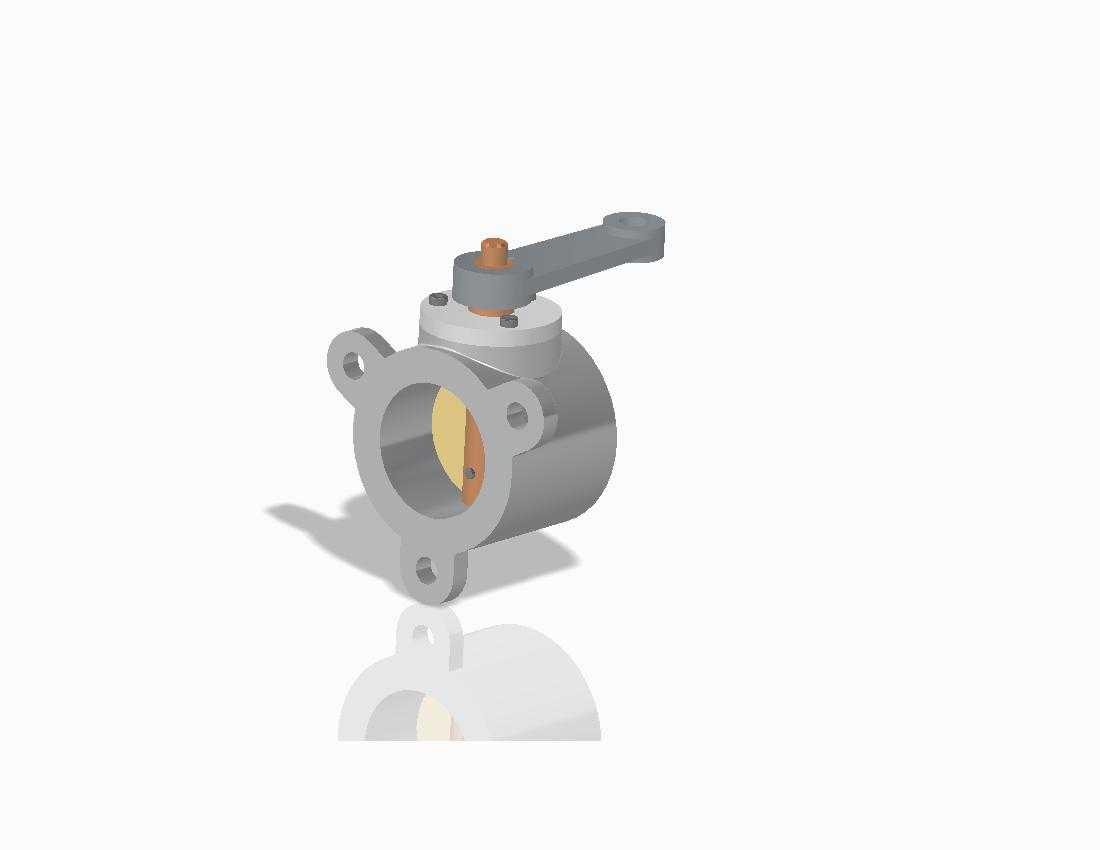

　　这款手动蝶阀的结构设计，核心围绕低压流体管路的通断控制需求展开，在液压站冷却回路、给排水支管、小型化工介质输送管路中都有广泛适配场景。从结构布局来看，阀体采用对夹法兰式连接结构，两端法兰预留四个对称安装孔，安装时可直接对接同通径的管路法兰，无需额外加工转接结构，安装边界的孔位公差按IT12级控制，能适配多数常规管路的安装精度要求，避免现场配装时出现孔位错位问题。

　　驱动部分采用杠杆式手柄结构，手柄长度经过力矩核算，操作人员无需借助辅助工具，仅靠手部力量即可完成阀板的90度回转动作，实现管路的全开与全关，手柄上预留的锁止孔可在阀位调整完成后插入锁销，防止现场误碰导致阀位变动，适配需要固定阀位的长期运行工况。阀板采用偏心密封结构，密封面贴合角度经过反复调整，全开状态下阀板与流道方向平行，流道阻力系数仅为0.2左右，不会对管路内的介质输送造成过多压损，全关状态下密封面均匀贴合，可满足低压工况下的零泄漏要求。

　　建模过程中优先考虑了装配干涉校验，阀杆与阀体衬套的配合间隙控制在0.1-0.15mm之间，既保证阀杆回转顺畅无卡滞，又避免间隙过大导致的阀板晃动问题。阀体中部的定位凸台结构，可在安装时快速与管路法兰找正，减少现场安装的调整时间。整体外形结构紧凑，轴向尺寸相比同通径闸阀缩短40%以上，适合安装空间局促的设备内部管路布局，比如小型液压动力单元的集成阀组周边、移动设备的流体管路排布场景。

　　从结构细节来看，阀杆与手柄的连接采用扁方定位结构，装配时无需额外打销固定，依靠扁方的扭矩传递即可带动阀板转动，后期维护拆卸也更为便捷。阀体底部的定位凸耳可在安装时支撑在管路支架上，减少法兰连接螺栓的承重负荷，延长管路连接的使用寿命。密封件采用嵌入式安装结构，更换密封时无需拆解整个阀体，仅需拆下阀板即可完成密封件替换，降低后期运维的工作量。
