双出杆耳环安装式液压执行元件结构

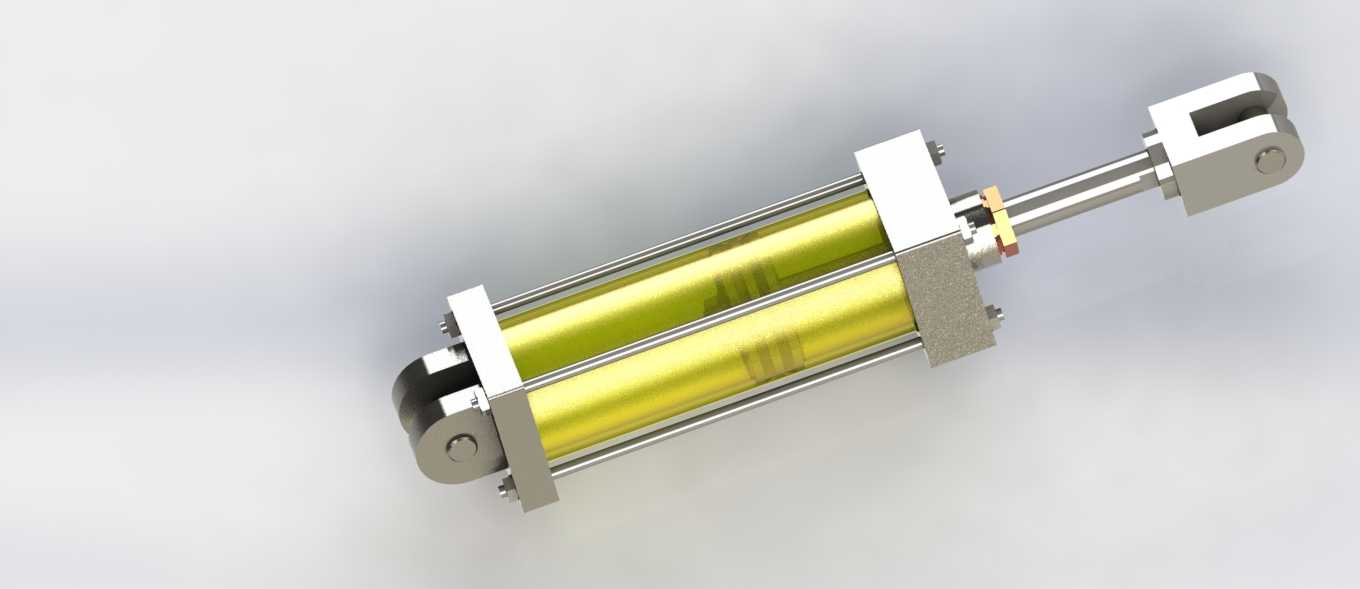

　　该液压执行元件采用双缸并联的结构布局，在同等安装空间下可提供更大的输出推力，适配重载工况下的直线驱动需求，常见于冶金设备的轧辊压紧、工程机械的工作装置驱动、重型工装夹具的夹紧动作等场景，相比单缸结构，双缸布局的抗偏载能力更强，活塞杆伸出过程中侧向受力更均匀，能有效降低活塞杆密封件的偏磨风险，延长元件的整体使用寿命。从结构设计来看，两端采用耳环式安装接口，安装端自带铰接轴承，可补偿设备运行过程中产生的小角度安装偏差，避免缸筒承受额外的径向弯矩，缸筒部分采用透明可视化的外罩设计，可直接观察内部活塞杆的运行位置与缸内介质状态，方便日常巡检时快速判断元件是否存在爬行、内泄等故障。设计过程中，两根缸筒的进回油道采用集成式连通设计，

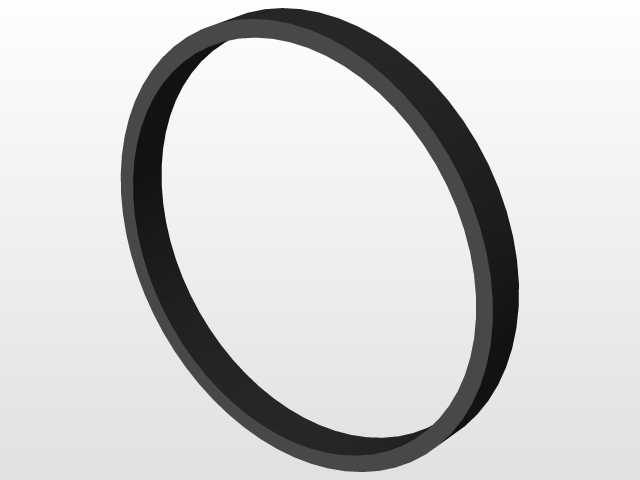

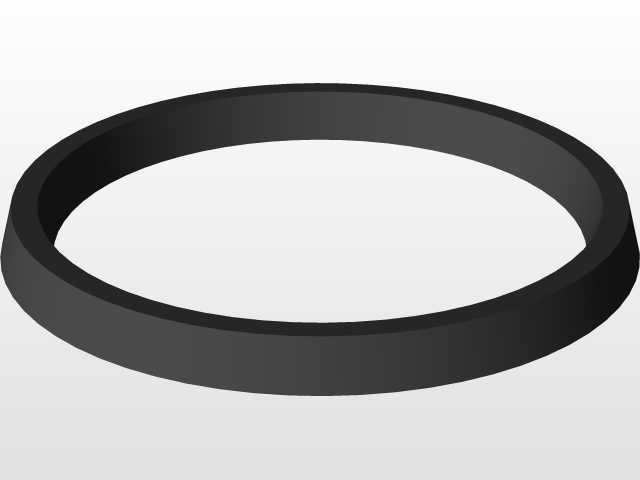

　　保证两缸的动作同步性误差控制在极小范围内，避免因两缸推力不同步导致的负载卡滞问题，活塞杆表面做了硬化处理，表面粗糙度控制在合理区间，配合组合式密封结构，可在高压工况下减少介质泄漏，同时抵御外界粉尘、水汽的侵入。安装边界方面，元件整体为长条形布局，两端耳环的铰接孔中心距为核心安装尺寸，选型时需预留足够的活塞杆伸出行程空间，同时要考虑缸体径向的安装间隙，避免运行过程中与周边设备构件发生干涉，缸体上的油口位置设置在侧面集成阀块处，接管时需预留油管的弯曲半径，避免油管弯折过度导致通流面积减小。这类执行元件在实际使用中，通常搭配方向控制阀、压力控制阀组成完整的液压驱动回路，可根据负载需求调整工作压力，适配不同的出力要求，相比气动执行元件，

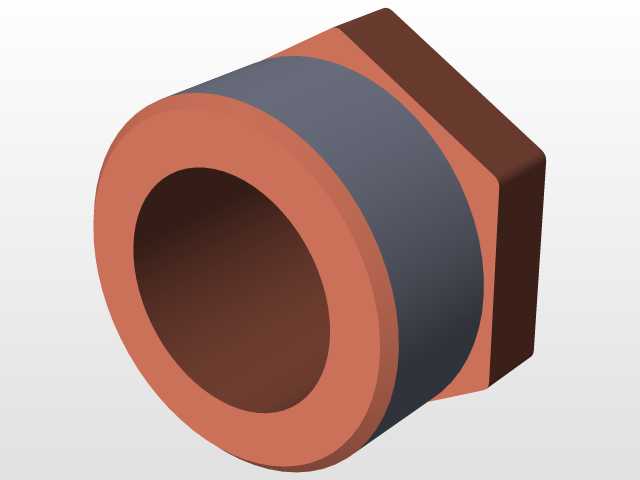

　　其输出推力更大，运行更平稳，可在低速工况下实现稳定的动作输出，不会出现气动元件常见的爬行问题，适合需要精准控制推力、重载驱动的工业场景。结构上的导向套采用加长设计，增加了活塞杆的支撑长度，进一步提升了元件的抗侧向负载能力，即使在存在一定偏载的工况下，也能保证活塞杆的直线运行精度，减少密封件的磨损。
