手动订书机钣金结构拆解设计方案

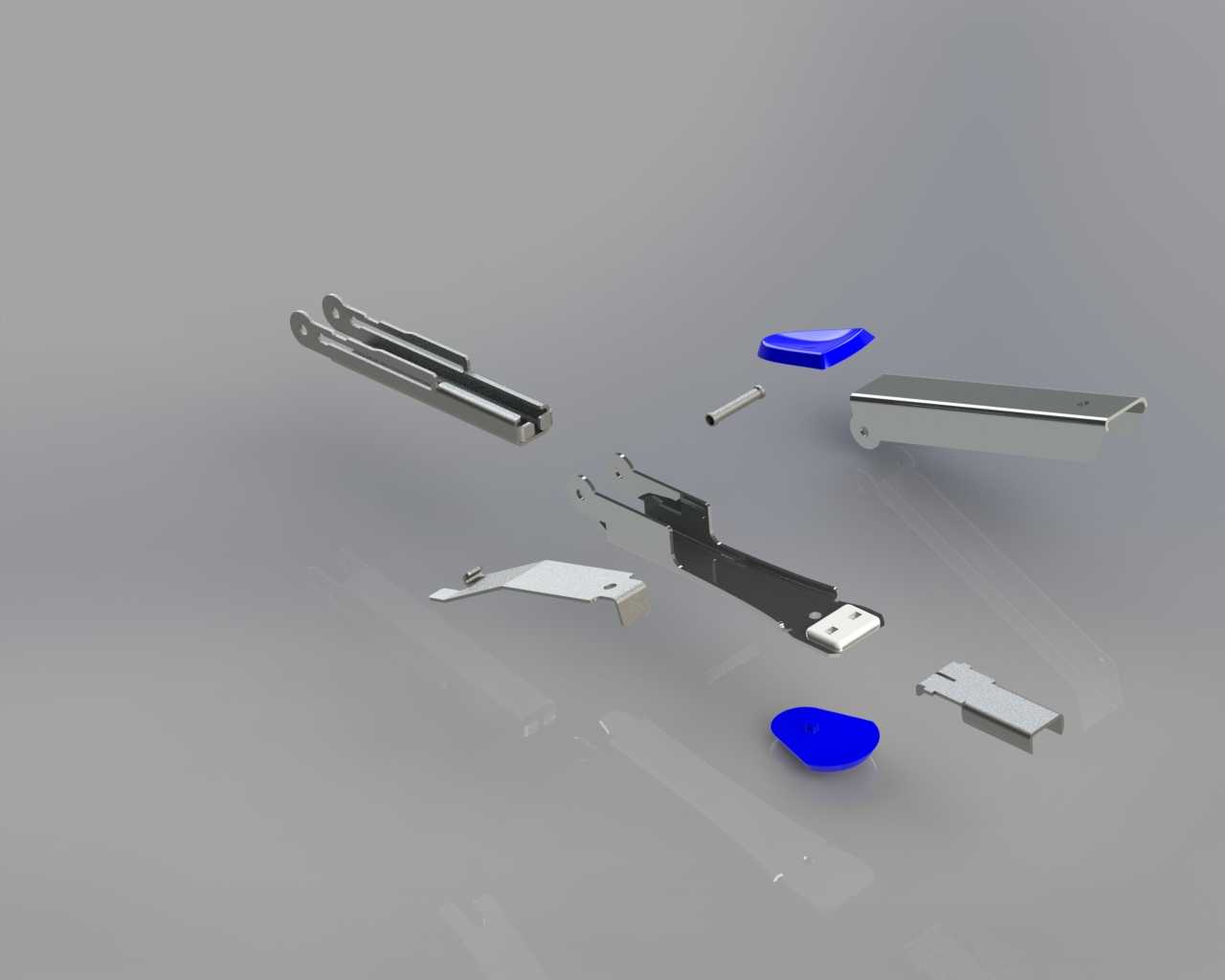

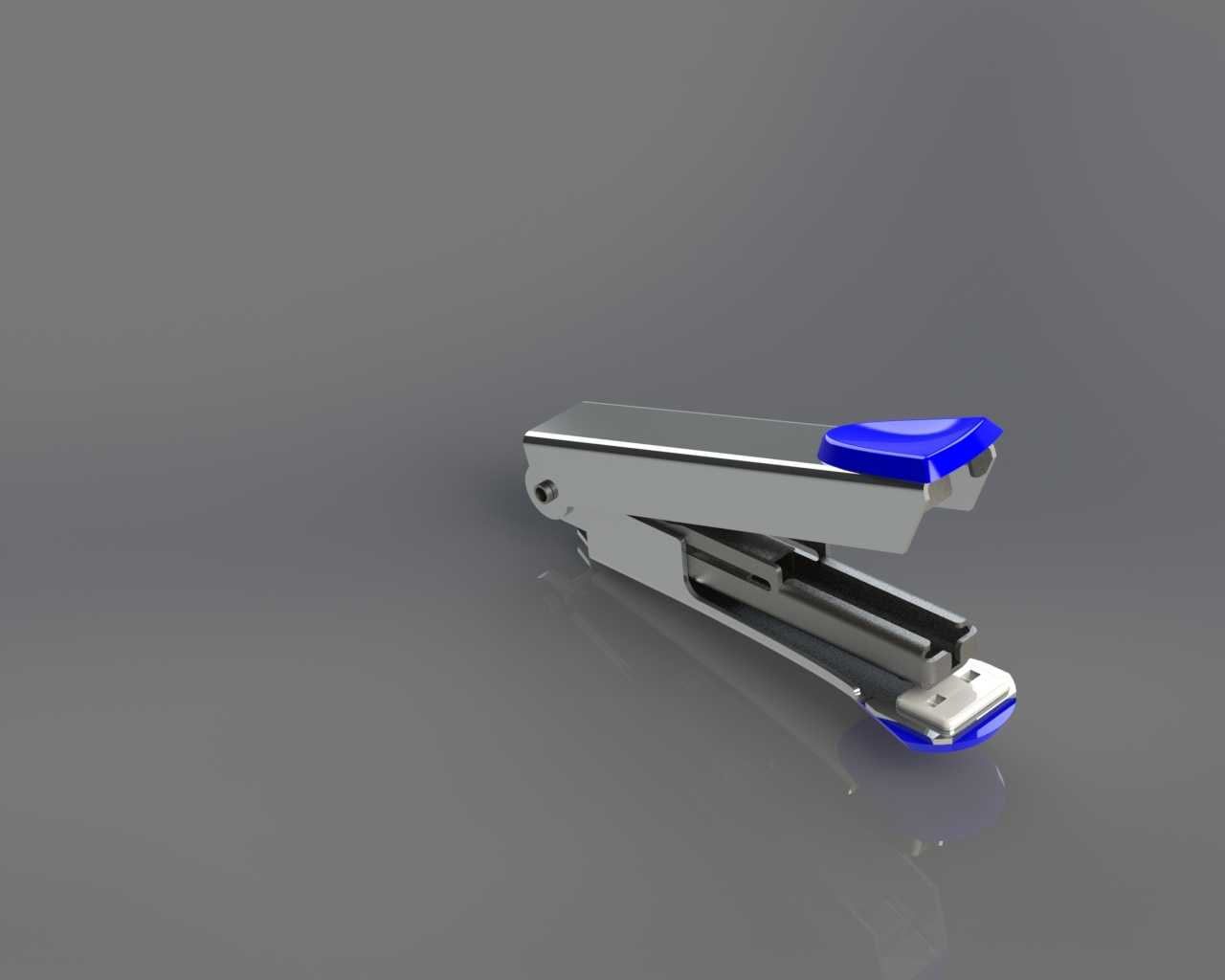

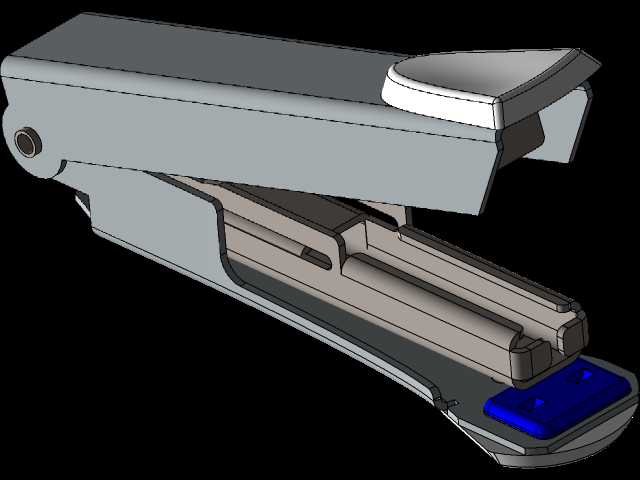

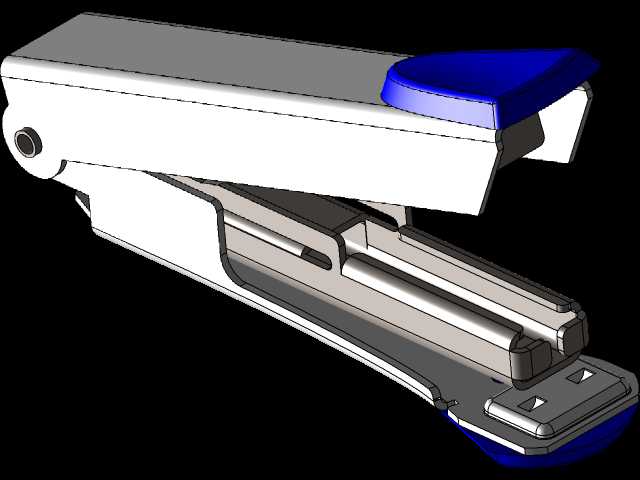

　　日常办公场景中，手动订书机是文档装订环节的核心手持工具，其结构设计直接影响装订手感、装订厚度与长期使用寿命，本次拆解的钣金结构订书机，完全采用钣金冲压工艺完成核心承载部件加工，兼顾生产效率与使用可靠性。从实际使用场景来看，该类订书机适配常规办公桌面作业，可完成2-20页常规A4打印纸的装订作业，手持按压区域的弧度贴合手掌施力角度，操作时无需额外施加过大握力即可完成钉针穿透与弯折定型。从结构设计思路来看，整机采用模块化拆分设计，核心受力件均采用冷轧钢板冲压成型，上盖压臂采用长条形钣金弯折结构，通过销轴与底座支架形成铰接副，按压过程中压臂绕铰接点做圆弧运动，将手部下压力转化为钉针的垂直冲裁力；出钉槽采用一体冲压成型的导轨结构，

　　槽体内壁尺寸与标准订书钉宽度公差控制在0.1mm以内，保证钉针推送过程无卡滞、无偏移；底座部分设置可旋转的钉槽成型座，支持常规订与临时订两种装订模式切换，成型座的凹槽弧度匹配标准订书钉的弯折角度，保证装订后钉脚平整贴合纸张背面，无刮蹭风险。从安装边界与尺寸控制来看，整机收拢状态下长度控制在120mm左右，宽度方向最大尺寸为40mm，按压行程为25mm，各铰接位置的销轴与安装孔采用间隙配合，配合间隙控制在0.05-0.1mm之间，既保证转动灵活无卡涩，又避免长期使用后出现结构松垮；两侧的塑料装饰盖采用卡扣结构与钣金主体连接，无需额外螺丝固定，装配工序简单，后期维护拆解也十分便捷。钉针推送机构采用内置弹簧复位结构，弹簧预紧力经过调校，

　　每次出钉后推钉块可自动前移，保证连续装订过程中钉针供给稳定，不会出现空钉、连钉问题。底座底部预留防滑胶垫安装位，可粘贴橡胶防滑垫增大与桌面的摩擦力，装订过程中整机不会出现滑移偏移。所有钣金部件的边缘均做倒圆角处理，去除冲压产生的毛刺飞边，避免使用过程中划伤操作人员手部，压臂与底座的铰接位置设置限位结构，限制压臂的最大下压行程，避免过度按压导致钉针变形或者结构件弯折损坏。
