汽车发动机四缸排气歧管结构设计

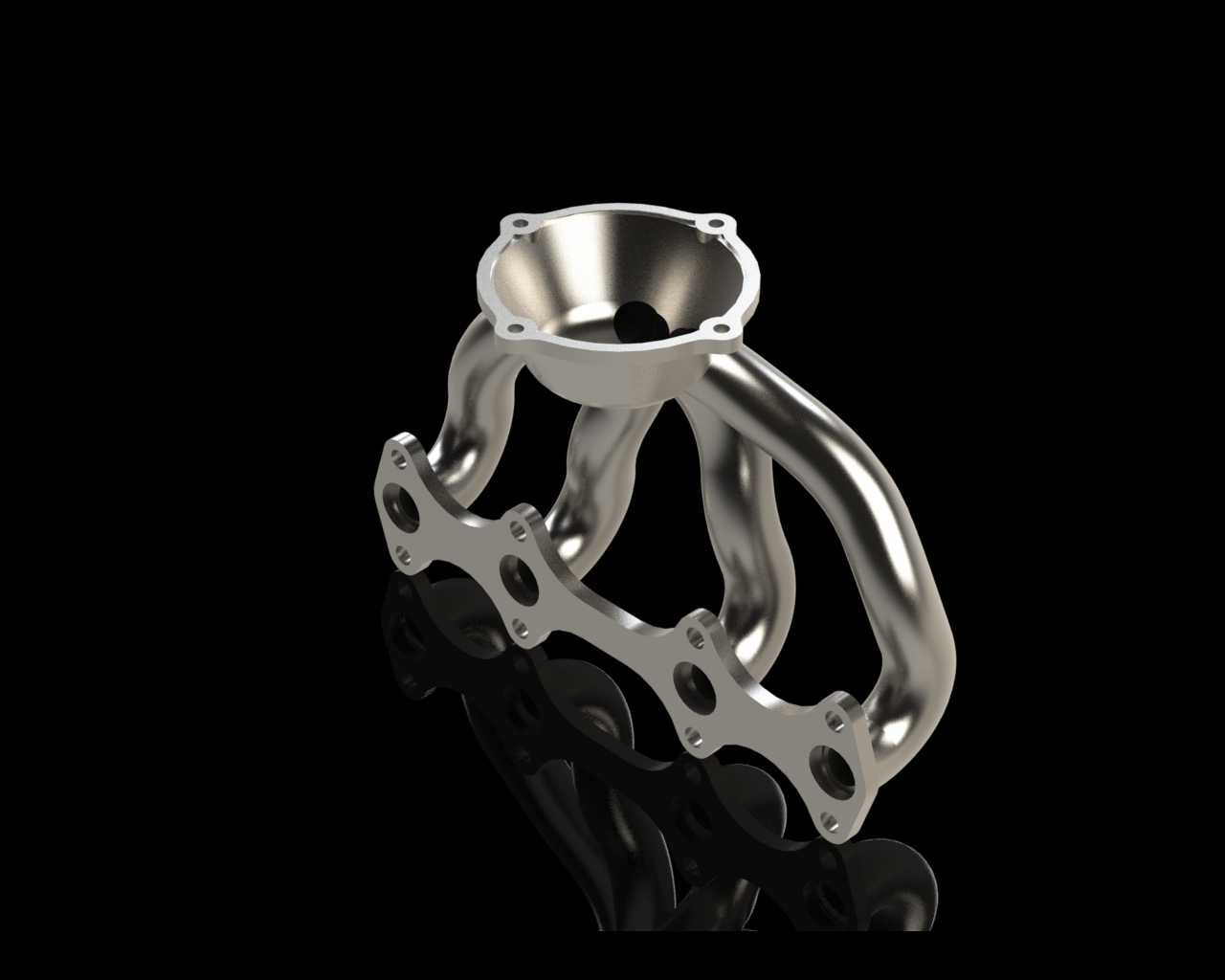

　　这款排气歧管适配直列四缸发动机的排气端布局，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，导入下游排气三元催化、消声总成管路中，同时要兼顾各缸排气背压的均匀性，避免出现排气干涉导致的发动机充气效率下降问题。从结构设计来看，四个支管采用不等长弯曲走向排布，每段管路的弯折弧度都经过流道阻力校核，既保证各缸排气脉冲不会相互干扰，也能在有限的发动机舱安装空间内完成管路走向避让，不会和周边的发动机缸盖附件、线束、冷却管路产生干涉。上端的法兰盘对应发动机缸盖的排气侧安装位，法兰上的四个安装孔位严格匹配缸盖螺栓孔的位置度公差，法兰密封面做了平面度精度控制，安装后配合排气密封垫可避免高温废气泄漏，法兰的加厚设计也能承受长期高温工况下的热变形，

　　减少密封失效的概率。下端的汇集法兰对应下游排气系统的对接接口，孔位布局和密封面尺寸匹配常规三元催化器的入口端规格，可直接适配同排量机型的排气系统改装或原厂替换需求。支管的管壁厚度均匀，弯曲段做了变径过渡处理，既保证管路整体结构强度，能承受发动机运行时的持续振动与高温废气的冲刷，也能减少气流在弯折处的紊流产生，降低排气阻力。整个构件的外形轮廓完全贴合直列四缸发动机排气侧的安装边界，所有向外突出的结构都做了避让设计，安装时不需要额外改动周边发动机附件的位置，支管的弯曲走向充分考虑了发动机运行时的热膨胀量，预留了足够的形变空间，避免长期热胀冷缩导致的管路开裂问题。这类排气歧管多用于民用小排量乘用车的动力系统中，

　　设计时除了满足排气导通的基础功能，还要平衡制造成本与使用寿命，管路的曲率半径控制兼顾了铸造或弯管加工的工艺可行性，不需要复杂的异型加工工序即可实现批量生产，同时结构强度可满足发动机全工况下的使用需求，不会出现长期使用后的管路变形、接口漏气等问题。
