单缸活塞式动力机构剖面结构展示

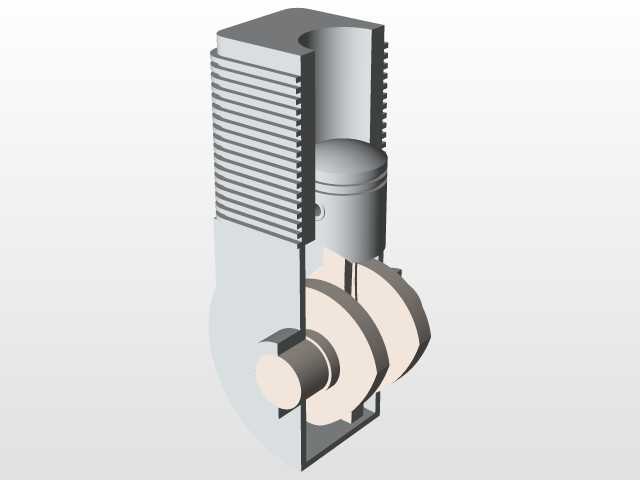

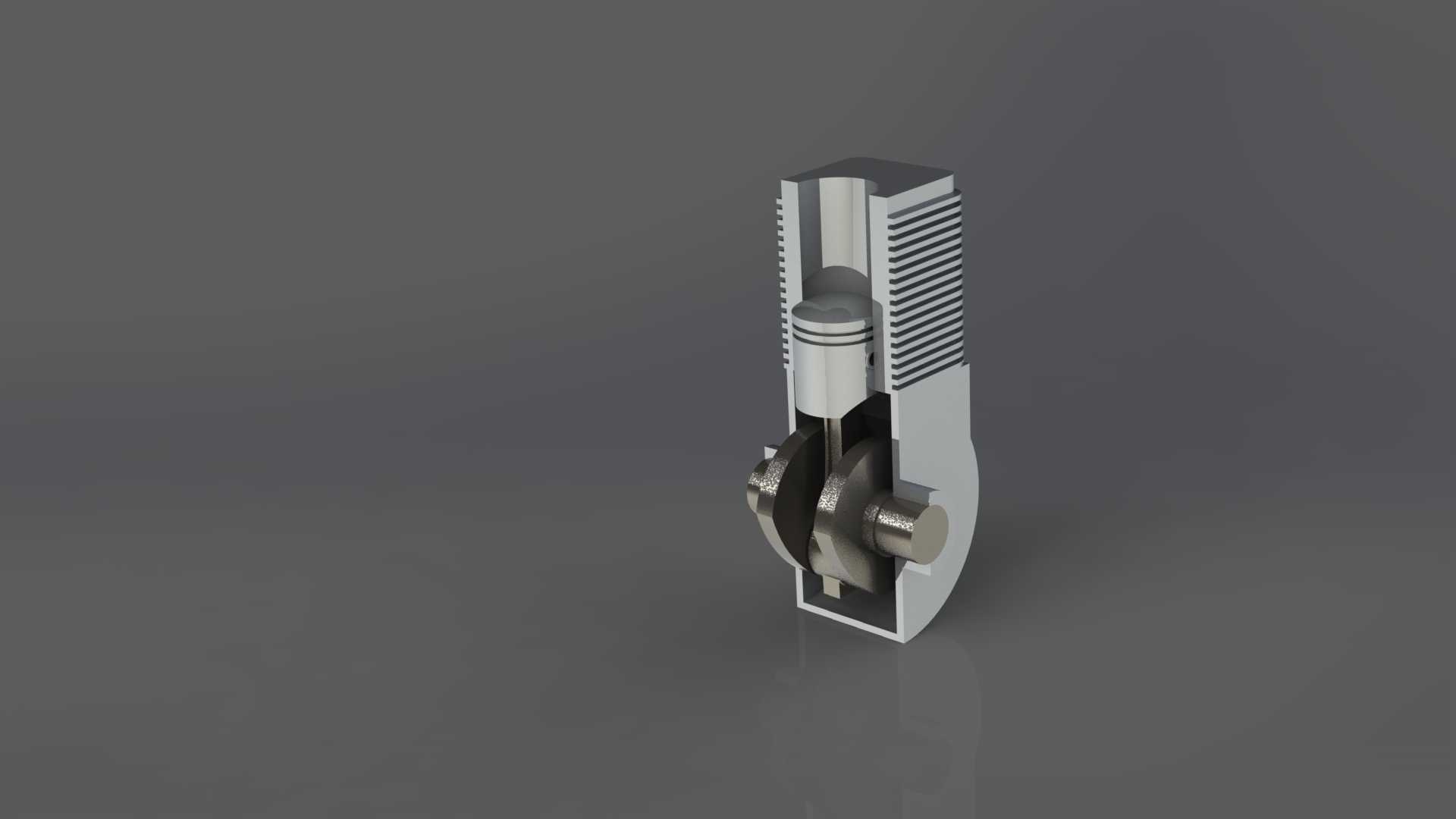

　　本次呈现的剖面结构，针对单缸往复式动力核心做了完整的剖切展示，日常在小型通用动力设备、教学实训台、农机配套动力单元的结构讲解场景中，这类剖切模型能帮结构设计人员快速理清内部运动副的配合逻辑，也能给维修实训提供直观的参照。从实际功能来看，这套结构完整复现了活塞往复运动转换为曲轴旋转输出的全过程，剖切处理特意保留了缸体散热鳍片的完整形态，活塞环的安装槽位、活塞销与连杆小头的配合间隙、曲轴曲柄的配重结构都做了等比例还原，没有做简化省略。设计思路上，剖切平面沿着气缸轴线与曲轴回转中心的共面做纵向切开，既保留了外侧缸体的半侧完整轮廓，能直观看出外部安装面的定位特征，又把内部所有运动构件的装配关系完全暴露，

　　不需要做额外的构件隐藏就能观察到每一处配合位置。外形尺寸方面，这套剖切模型的整体轮廓高度对应常规152F通用汽油机的缸体高度范围，宽度方向保留了完整的散热片外沿尺寸，安装边界上，底部曲轴端的轴承安装座、侧面的缸盖连接螺孔位置都和实际量产机型保持一致，做教学演示台架安装时，可以直接参照通用单缸机的安装孔位做固定支架设计。实际应用中，这类剖面结构除了用于教学演示，也能作为新入职结构工程师熟悉动力核心装配关系的参照样件，建模时所有配合面的公差带都按照实际量产要求做了预留，活塞与缸壁的间隙、连杆大头与曲轴曲柄销的配合宽度都符合通用小型动力的设计规范，观察时可以顺着运动传递路径，从活塞顶部受气体压力推动开始，依次看活塞销传力到连杆、

　　连杆带动曲轴做回转运动的完整路径，外侧保留的半侧缸体散热鳍片，也能直观展示风冷机型的散热结构布局，鳍片的间距、厚度都和实际量产机型一致，没有做艺术化夸张处理，能直接作为风冷散热结构设计的参考样例。曲轴端的输出轴伸长度、轴径尺寸也保留了实际机型的参数特征，做配套负载连接设计时可以直接参照这个边界尺寸做对接结构的初步规划，避免出现安装干涉问题。
