内燃机核心传动部件曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453221
  • 内燃机核心传动部件曲轴结构设计
  • 内燃机核心传动部件曲轴结构设计

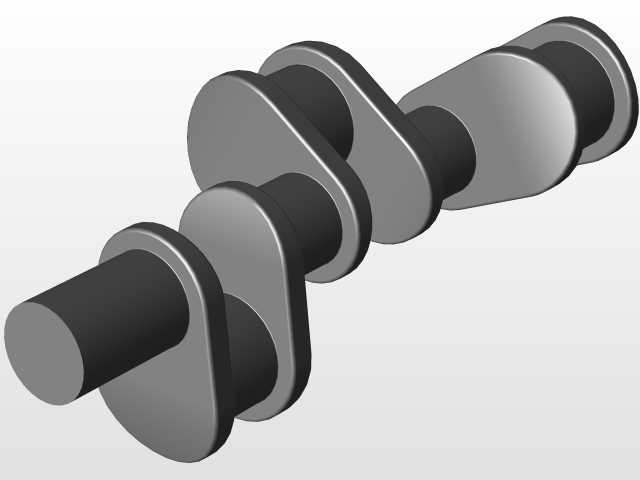

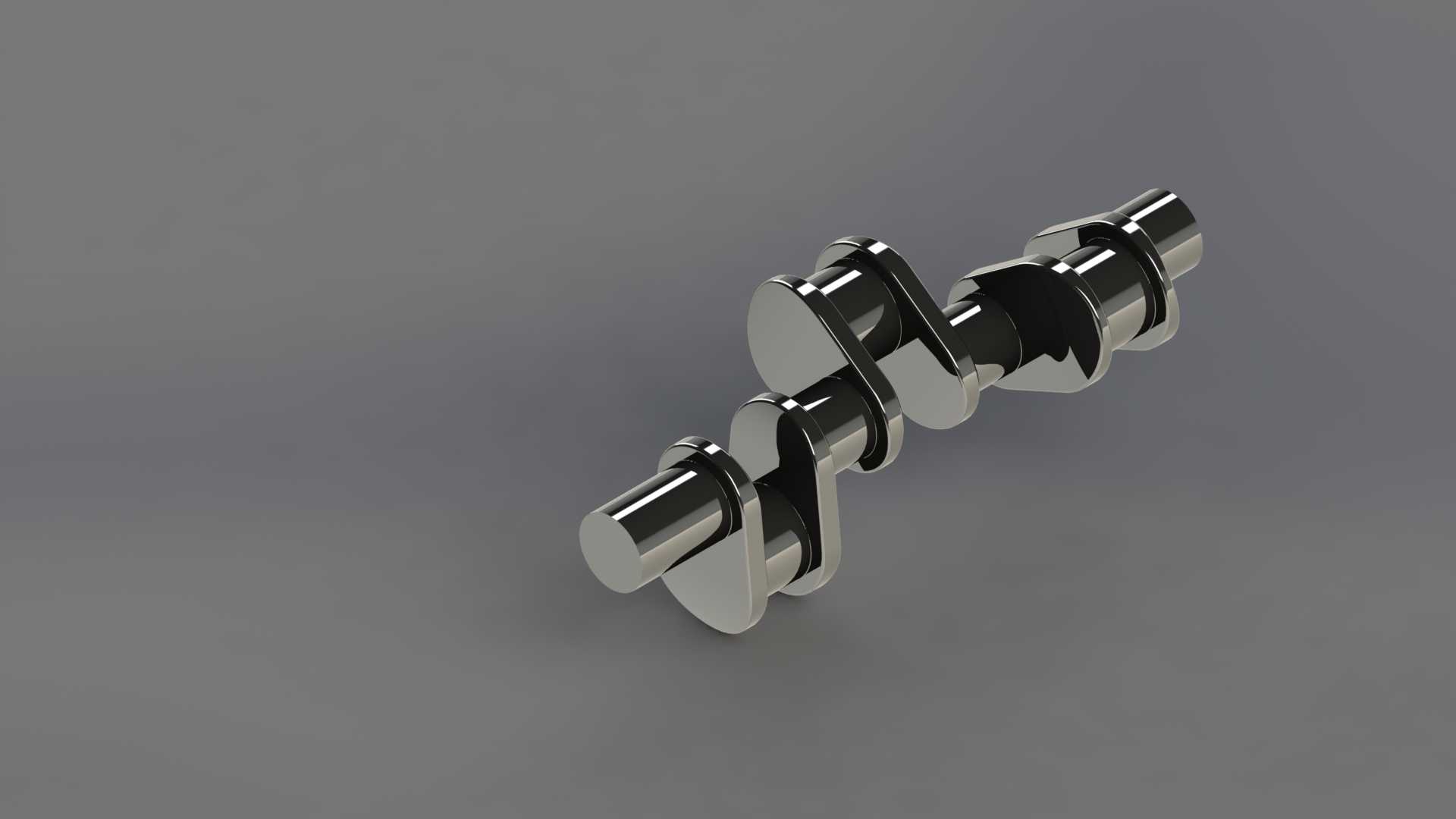

  作为内燃机动力输出链路里的核心承载部件,曲轴的结构合理性直接决定整套动力单元的运行稳定性与服役寿命,在车用动力、工程机械动力、固定式发电机组等场景中,这类部件需要持续承受活塞连杆组传递的交变冲击载荷,同时完成往复直线运动到旋转运动的转换,为后续传动系统输出可用扭矩。从结构设计逻辑来看,这款曲轴采用整体式锻造结构布局,主轴颈与连杆轴颈的排布完全匹配直列四缸内燃机的点火间隔角,相邻曲拐之间设置有平衡配重块,配重块的外形轮廓经过偏心质量配平计算,能够抵消曲轴高速旋转时产生的一阶、二阶往复惯性力,降低整机运行过程中的振动幅值,避免轴颈与轴瓦之间出现偏磨、载荷集中等问题。在安装边界的设计考量上,各段主轴颈的同轴度公差严格控制在0.

  02mm以内,轴颈表面预留有符合行业规范的磨削加工余量,适配标准规格的滑动轴瓦安装,轴颈两端分别设置有油封安装位与飞轮连接法兰,前端的轴伸结构可直接挂载正时齿轮、皮带轮等附件,不需要额外做结构改制就能适配多数同排量内燃机的安装舱位。从实际功能特性来看,曲轴的连杆轴颈与主轴颈之间的过渡圆角采用大圆弧平滑过渡设计,能够有效分散交变载荷作用下的应力集中点,避免长期高负荷运行时出现疲劳裂纹;润滑油道采用斜向贯通式设计,从主油道引入的压力润滑油可以直接到达各连杆轴颈与主轴颈的摩擦表面,保证高转速工况下的润滑可靠性,不会出现干磨烧瓦的故障。在建模过程中,各轴颈的圆柱度、配重块的偏心距、曲拐的夹角都严格按照内燃机设计规范做参数化约束,

  后续如果需要调整排量、调整气缸间距,只需要修改对应参数就能快速完成结构迭代,不需要重新搭建整体模型;油孔的位置、倒角尺寸、法兰端的螺栓孔排布都完全匹配量产机型的通用规格,不管是做结构教学演示、新机型方案验证,还是做维修替换件的结构参考,都能直接复用这套模型的结构基准,不需要额外做尺寸校核。这类曲轴在实际选型匹配时,需要重点关注主轴颈的中心距是否匹配机体的主轴承座安装孔位,连杆轴颈的直径是否适配对应规格的连杆大头轴瓦,后端法兰的螺栓孔分布圆是否与飞轮的安装孔位对齐,前端轴伸的长度与直径是否能满足正时机构、附件驱动轮的安装空间要求,任何一个尺寸出现偏差,都会导致整套动力单元无法完成装配,甚至在运行过程中出现运动干涉、部件损坏的问题。
