双轴直线滑台物料移送执行机构

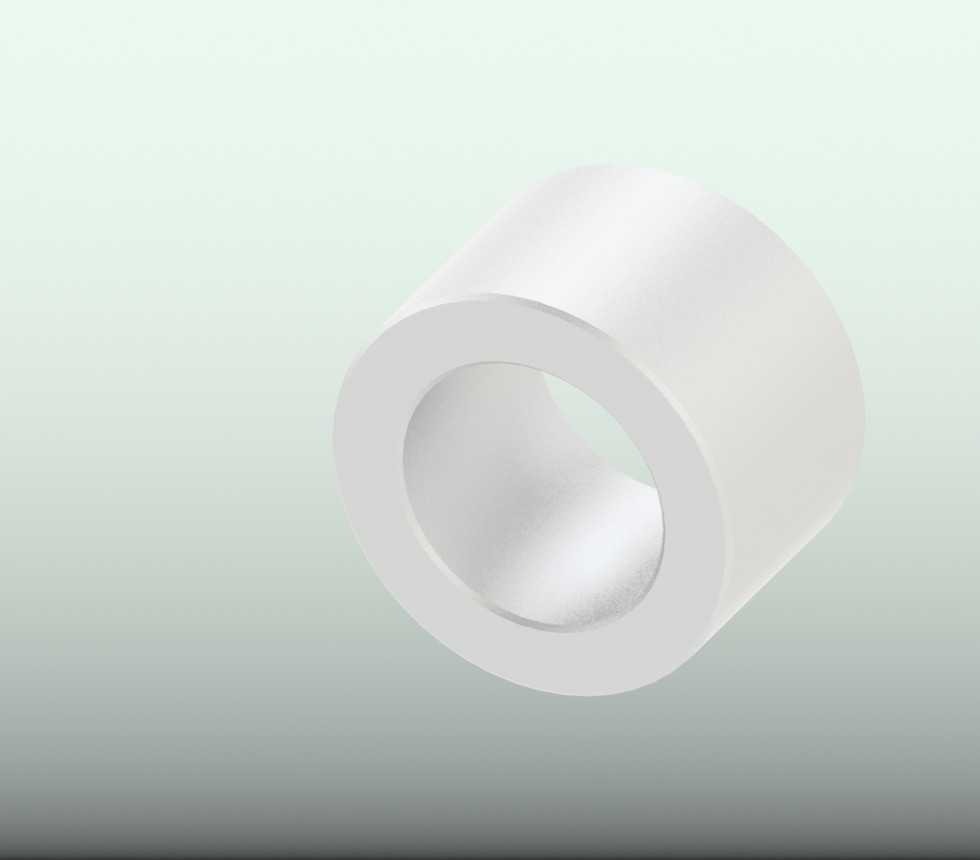

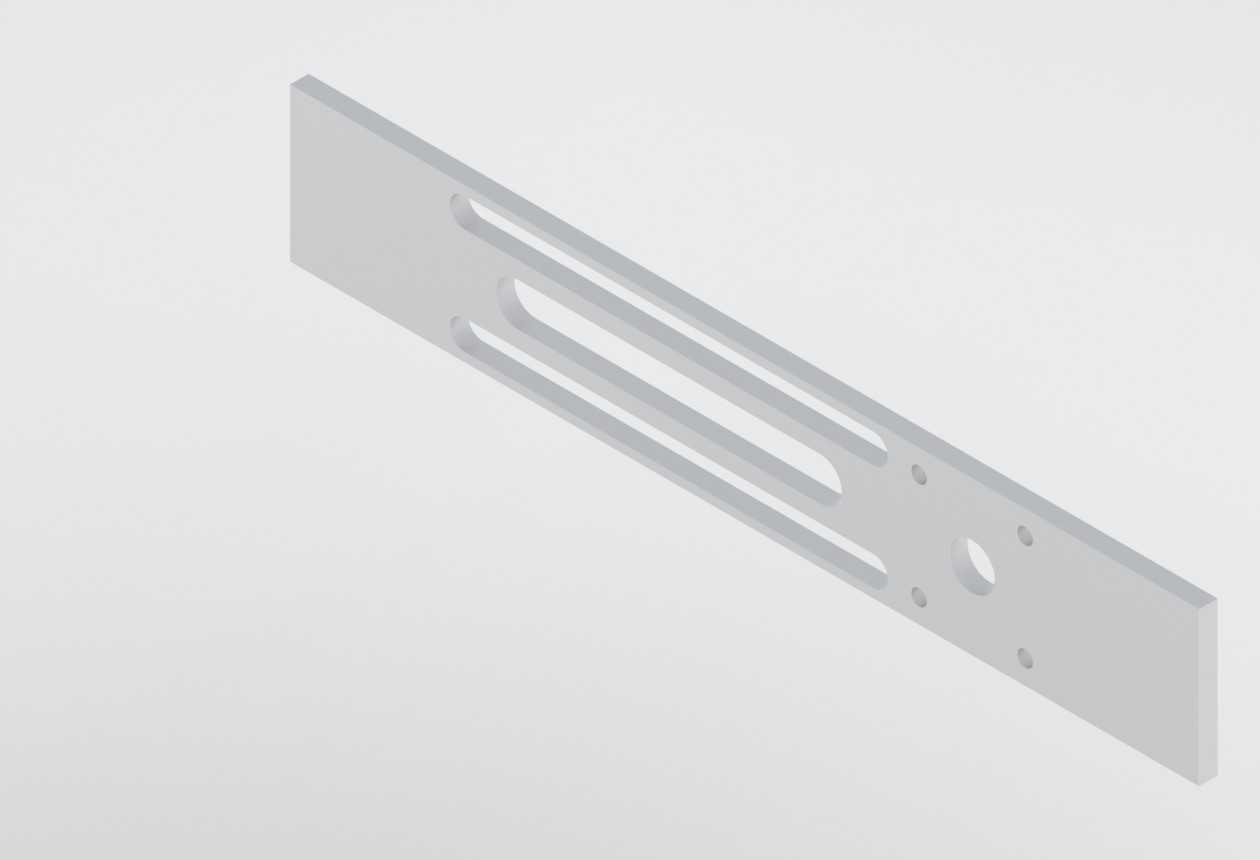

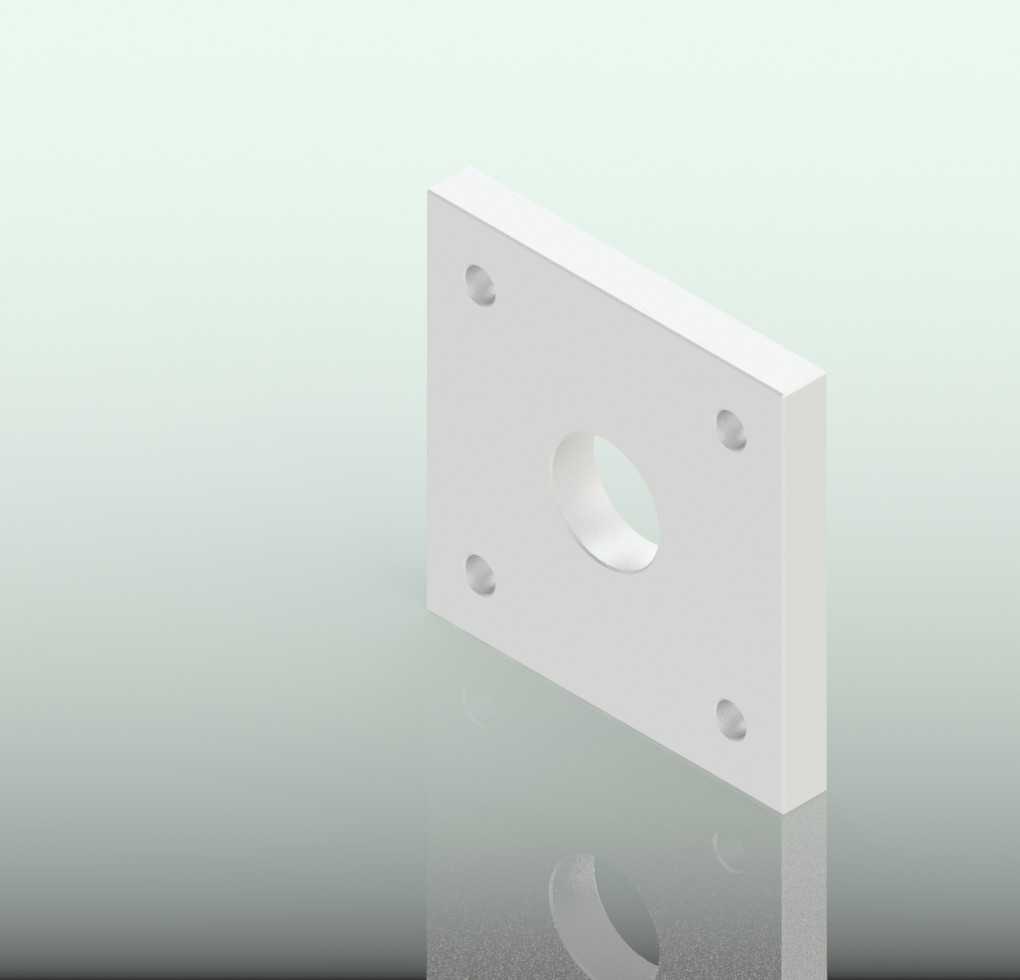

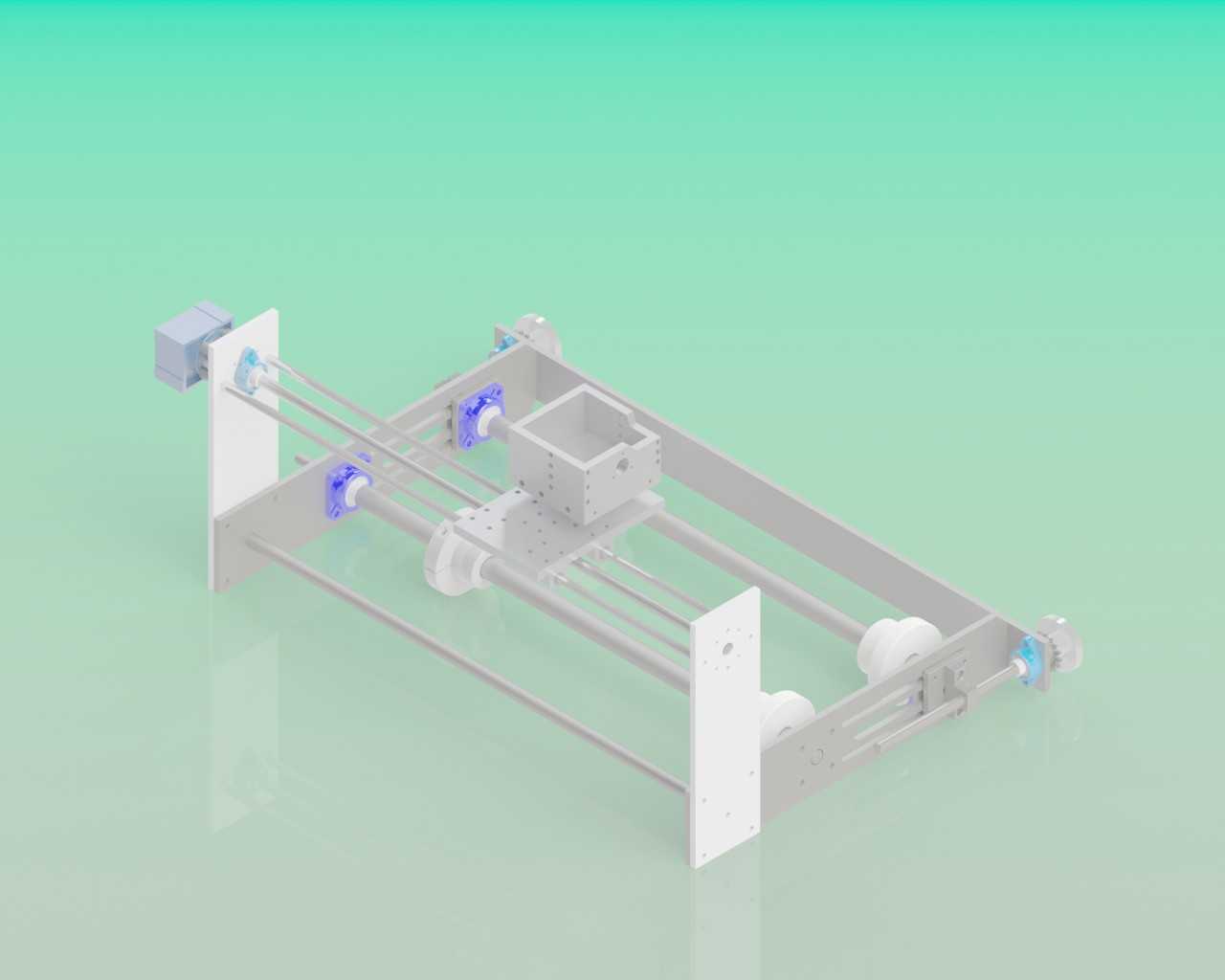

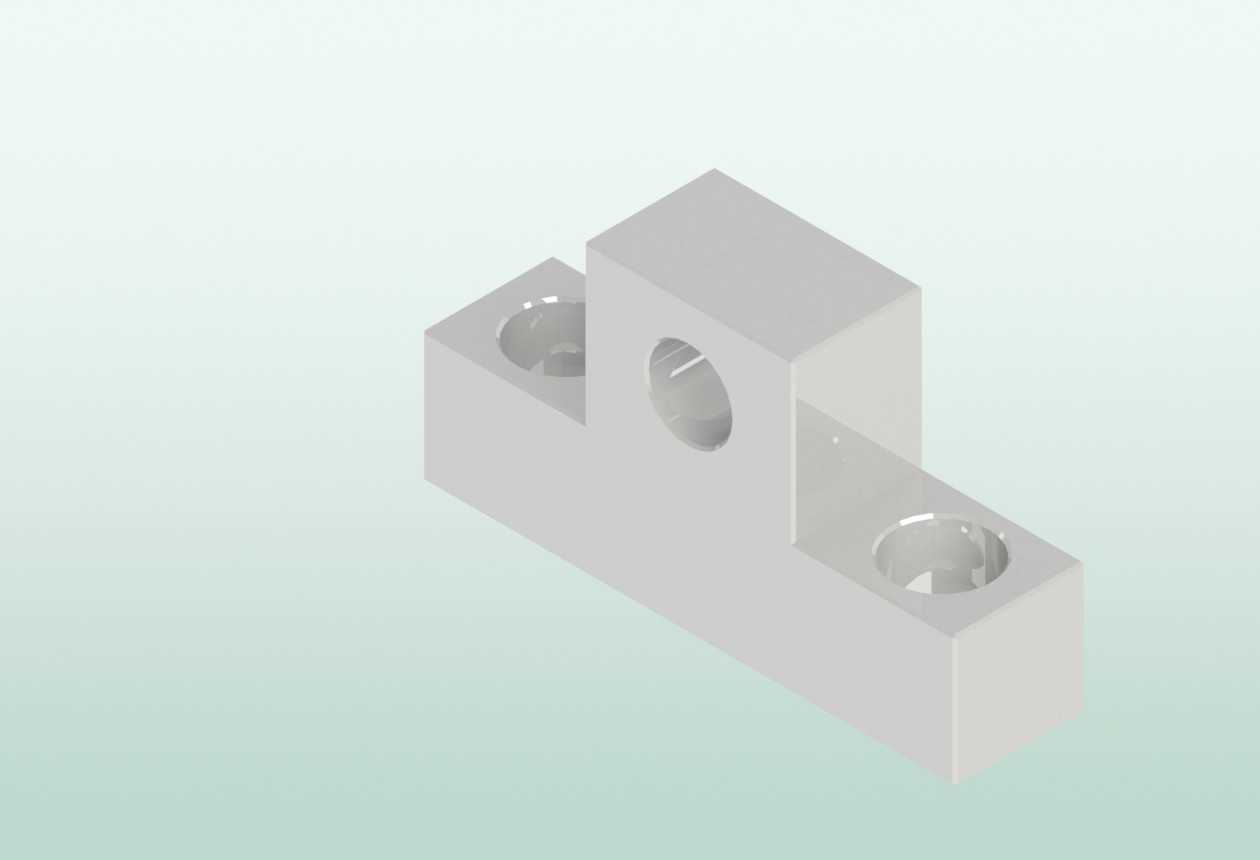

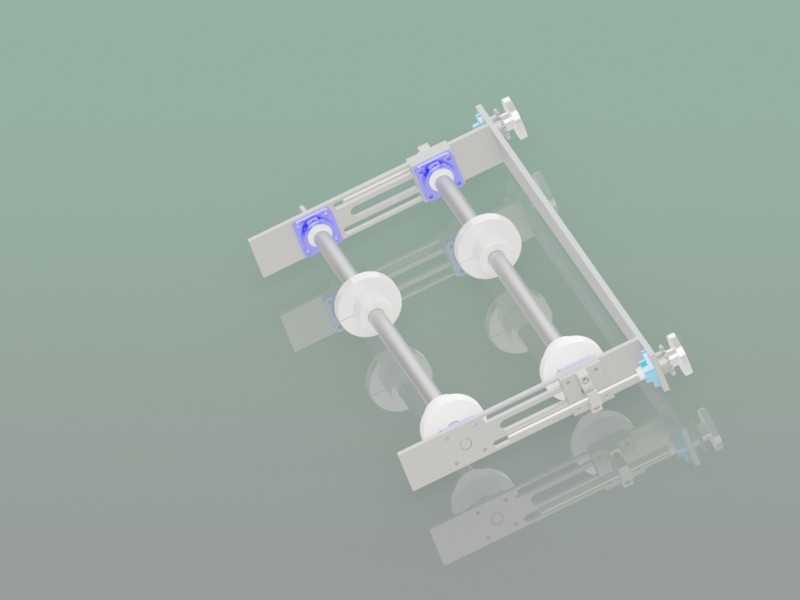

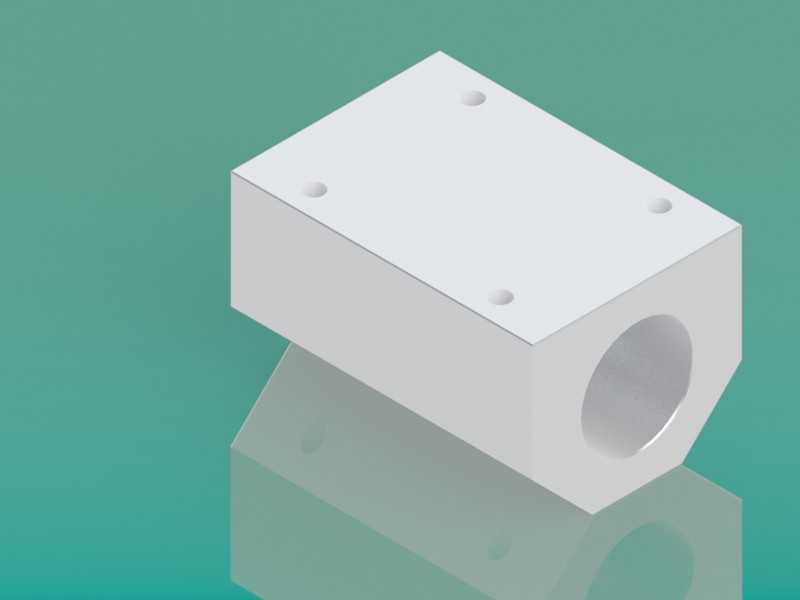

　　这套双轴直线移送执行机构，主要应用在轻工生产、电子元器件组装、小型工件分拣等产线的工位间物料转运场景，可作为自动化产线的末端执行承载单元，完成固定行程内的工件精准移位、工位对接动作。从结构布局来看，整体采用平行双光轴作为导向支撑，搭配两根平行布置的传动丝杆实现滑台的往复直线运动，光轴两端通过立式支撑座固定在两侧的安装立板上，支撑座与立板之间通过定位销与紧固件锁紧，保证导向轴的平行度公差控制在合理范围内，避免滑台运行过程中出现卡滞、爬行的问题。滑台主体采用镂空式方箱结构设计，在保证安装面平面度与结构刚性的前提下，尽可能降低运动部件的整体重量，减少传动副的负载惯量，提升启停阶段的响应速度，滑台与导向轴之间配置直线轴承作为滑动支撑，

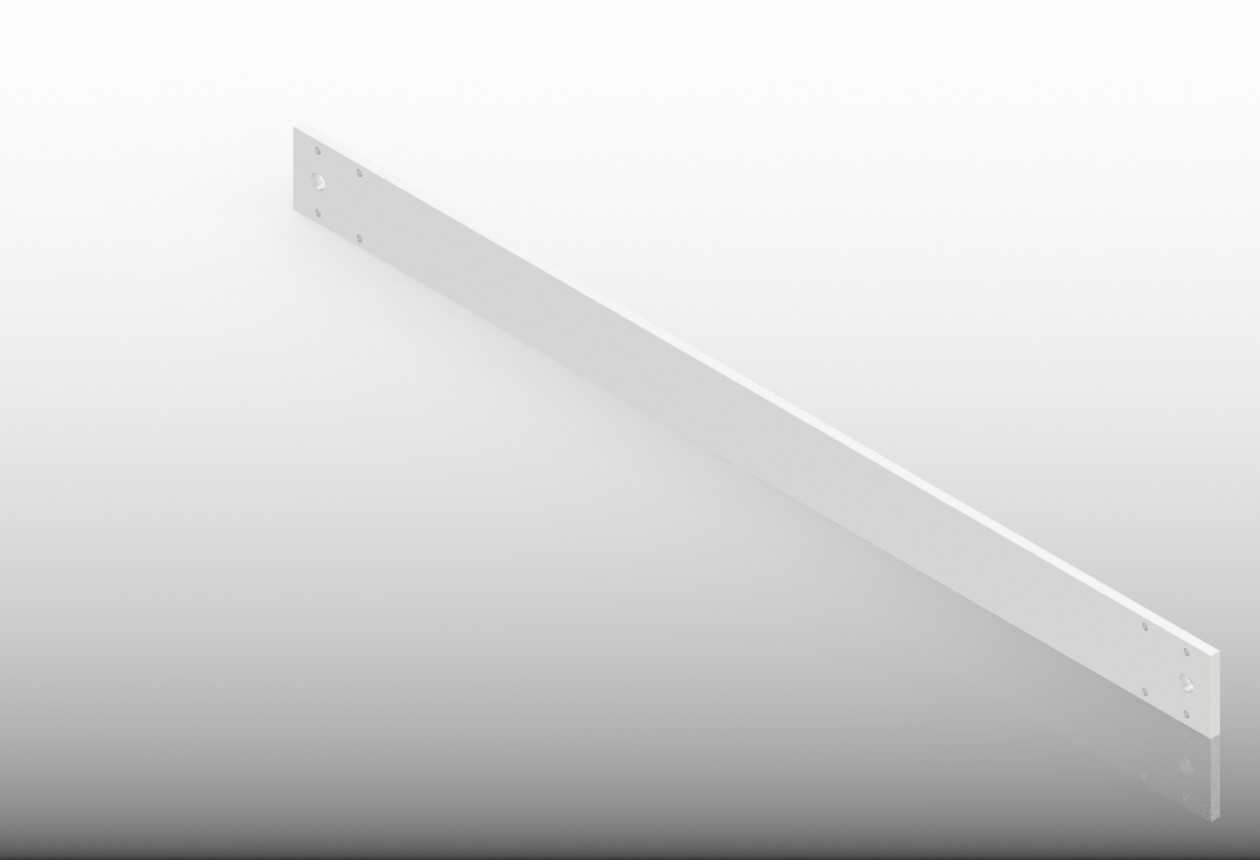

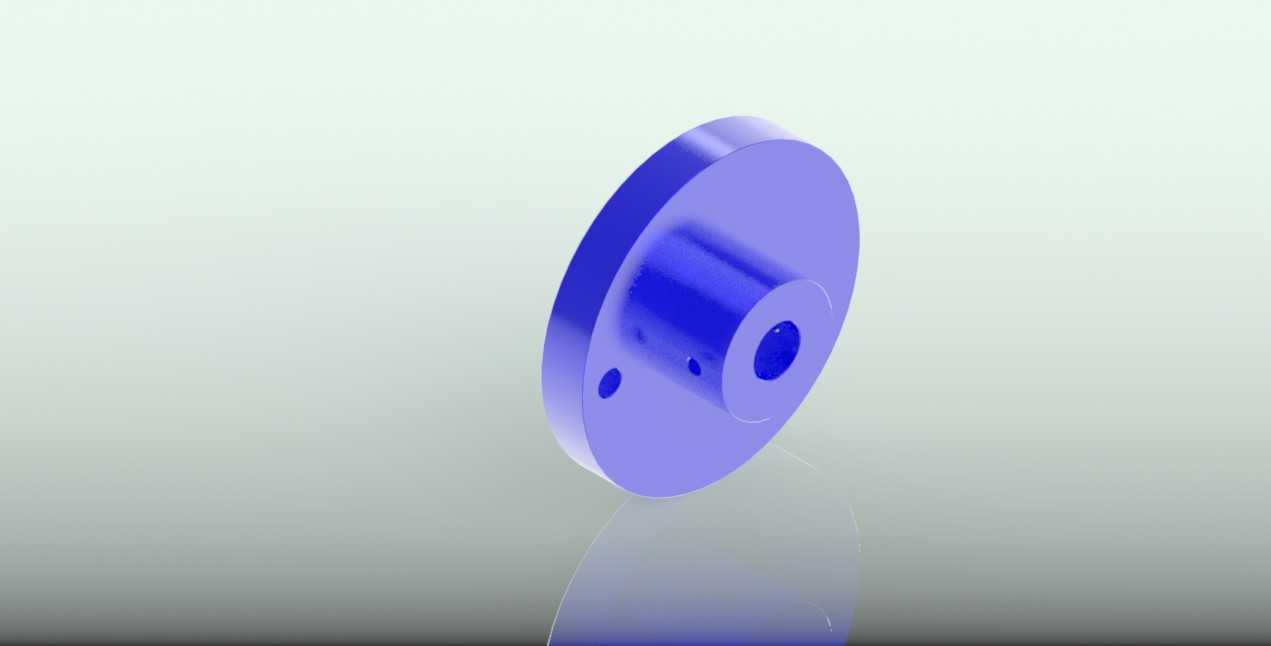

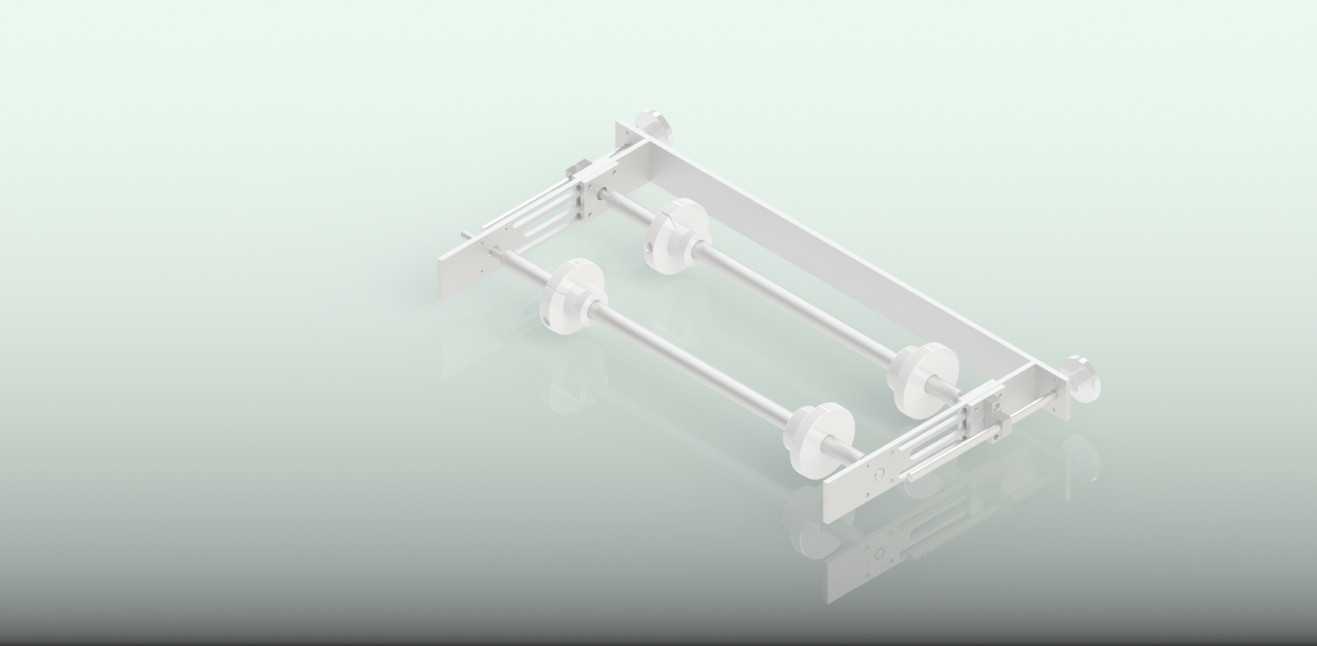

　　与丝杆之间通过丝杆螺母副连接，将丝杆的旋转运动转化为滑台的直线位移。机构一端的立板外侧预留了动力源安装位，可适配伺服电机或步进电机的安装法兰，动力输出端通过联轴器与丝杆端部直连，减少传动环节的间隙累积，保证位移精度。两侧立板底部通过两根平行的横向连接梁加固，连接梁采用矩形截面型材，通过端部的紧固件与立板锁紧，形成稳定的框架式支撑结构，整体安装边界可根据产线的工位间距调整支撑梁的长度，适配不同行程的移送需求。设计过程中，导向轴的直径选型结合滑台最大承载重量、最大行程下的挠度变形量做了校核，避免长行程下导向轴下挠影响运行平稳性；丝杆的导程选择匹配产线要求的移送速度与定位精度，高速移送场景可选择大导程丝杆，高精度定位场景则适配小导程丝杆。

　　滑台的上表面预留了成组的安装螺纹孔，可直接固定工装夹具、吸盘支架、夹爪安装座等末端执行件，不需要额外做转接板加工，缩短现场安装调试的周期。机构两端的立板上可根据使用需求加装限位开关、原点传感器的安装位，实现滑台的软限位与原点复位功能，避免滑台超程运行造成结构碰撞损坏。整套结构的所有外露加工面都做了倒角去毛刺处理，装配过程中传动副与导向副预涂润滑脂，降低运行过程中的磨损，延长部件的使用寿命，框架式的整体结构可直接通过底部的安装孔固定在设备机架或者铝型材工作台上，不需要额外做复杂的调平工序，适配多数中小型自动化设备的集成需求。
