椭圆楚梅远一点运动机构三维建模

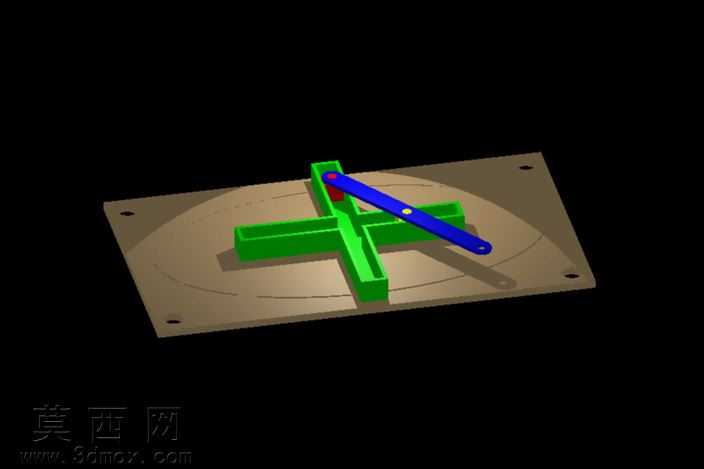

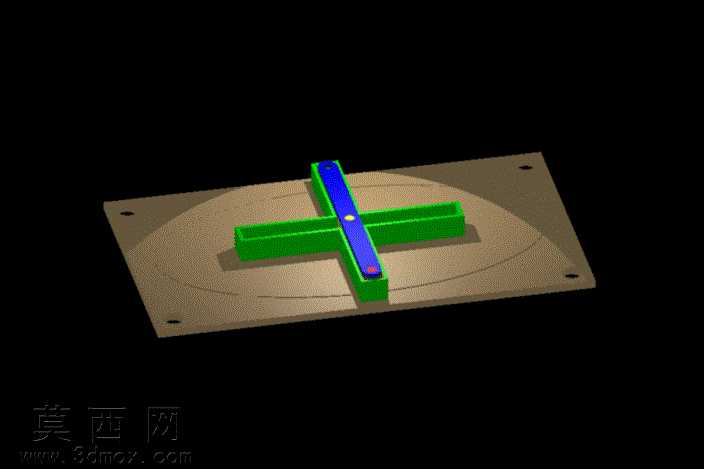

本作品为椭圆楚梅远一点运动机构的三维建模成果，整体采用参数化建模思路完成结构搭建，首先基于椭圆轨迹生成的运动学原理，确定机构的核心运动副与约束关系，将十字交叉导轨作为基础承载结构，固定于带安装孔的矩形底板之上，底板四角预留标准安装位，可适配不同实验台架的装配需求。建模过程中对十字导轨的配合间隙做了精细化参数设置，蓝色滑动杆与绿色横向导轨之间采用滑动副约束，滑动杆上的两个定位销分别对应椭圆轨迹的长短轴约束点，通过销柱在导轨槽内的相对滑动，即可带动滑动杆末端走出标准椭圆轨迹，完整复现楚梅远一点机构的运动学特性。材质渲染阶段，底板采用哑光金属材质模拟铝合金加工件的质感，十字导轨部分选用亮面工程塑料材质区分不同构件，滑动杆采用深蓝色哑光涂层材质，定位销采用红色高亮金属材质做视觉区分，渲染时添加了柔和的环境漫反射光，在黑色背景下清晰凸显机构的结构层次与装配关系。结构设计上充分考虑了机构的运动流畅性，所有运动接触面均做了倒角处理避免卡滞，导轨槽的宽度与滑动销的直径采用间隙配合公差，既保证运动精度又降低滑动阻力，整体装配关系完全符合实际机械加工的装配逻辑，可直接用于运动学仿真演示、机械原理教学展示，也可作为非标自动化设备中椭圆轨迹生成模块的设计参考，通过调整导轨长度与销柱位置参数，还可快速生成不同长短轴比例的椭圆运动轨迹，具备较强的参数化修改适配性。
