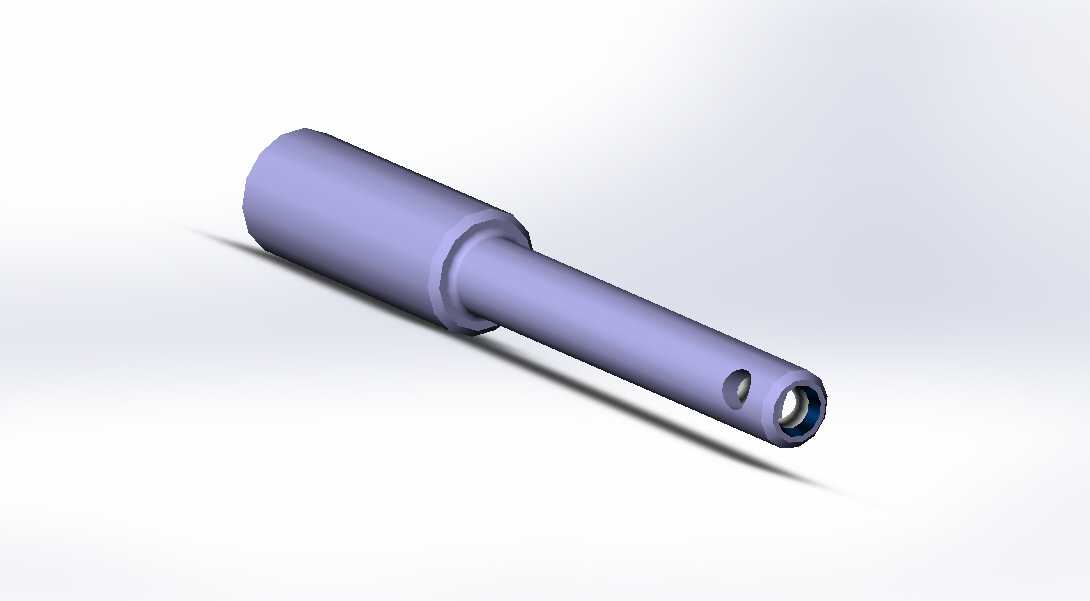

带侧孔阶梯式长轴连接构件

　　该阶梯轴类构件在流体输送、小型动力传输场景中应用广泛，常见于小型气动工具、低压流体管路的终端执行端，作为动力传递与介质导流的复合承载零件，既承担周向旋转扭矩的传递作用，也可通过端部内孔与侧孔完成流体介质的导通，适配需要同时完成动力输出与介质输送的紧凑安装空间。从结构设计来看，零件采用大直径端与小直径长轴的阶梯布局，大直径端为安装对接端，外圆做了过渡圆角处理，避免装配时应力集中导致的配合面卡滞，内孔可与驱动端的输出轴做间隙配合，通过侧面的径向孔穿装销钉完成周向固定，防止传动过程中出现相对转动；小直径长轴段为工作延伸端，长度尺寸经过匹配安装腔体的深度核算，端部内嵌的硬质嵌件为耐磨接触端，可与配套的密封件、顶触构件形成低摩擦配合，

　　侧孔位置距离轴端的尺寸经过精准计算，既保证介质导通的流量需求，也不会削弱轴端的结构强度，避免长期受交变载荷出现断裂风险。设计过程中优先考虑了装配的便捷性，阶梯过渡处的倒角角度统一为15度，既可以在装配时起到导向作用，也能减少热处理环节的应力集中，轴身的直线度公差控制在0.02mm以内，保证高速旋转时不会出现过大的径向跳动；外圆表面的粗糙度要求适配常规的转动配合场景，大直径端外圆可与安装座的衬套形成滑动配合，长轴段的外圆无需过高的精度要求，降低加工成本。安装边界方面，该零件的最大外径为大端圆柱尺寸，安装时需要预留对应直径的装配通孔，长轴段的长度决定了安装腔体的最小深度，侧孔的径向尺寸需要匹配对应规格的固定销，

　　端部内孔的深度需要与对接轴的插入长度匹配，避免装配后出现轴向窜动；零件整体采用金属基材做表面钝化处理，适配常规的非强腐蚀工作环境，可在-20℃到120℃的工作温度区间内稳定运行，既可以传递不超过额定值的旋转扭矩，也可通过内孔通道输送低压气体、液体介质，在小型手持气动工具、自动化设备的流体执行单元、小型喷淋装置的传动端都能适配，结构紧凑无多余冗余设计，在有限安装空间内可同时实现传动与导流的双重功能，减少了额外的管路连接件，降低整体装配的复杂度。
