数控车床棒料进给导向支撑单元结构

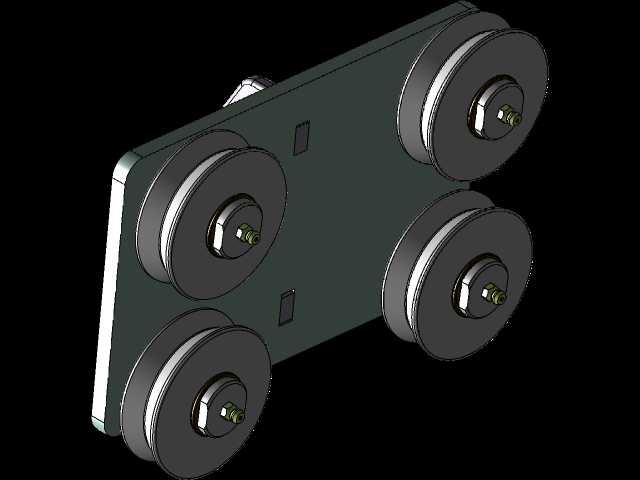

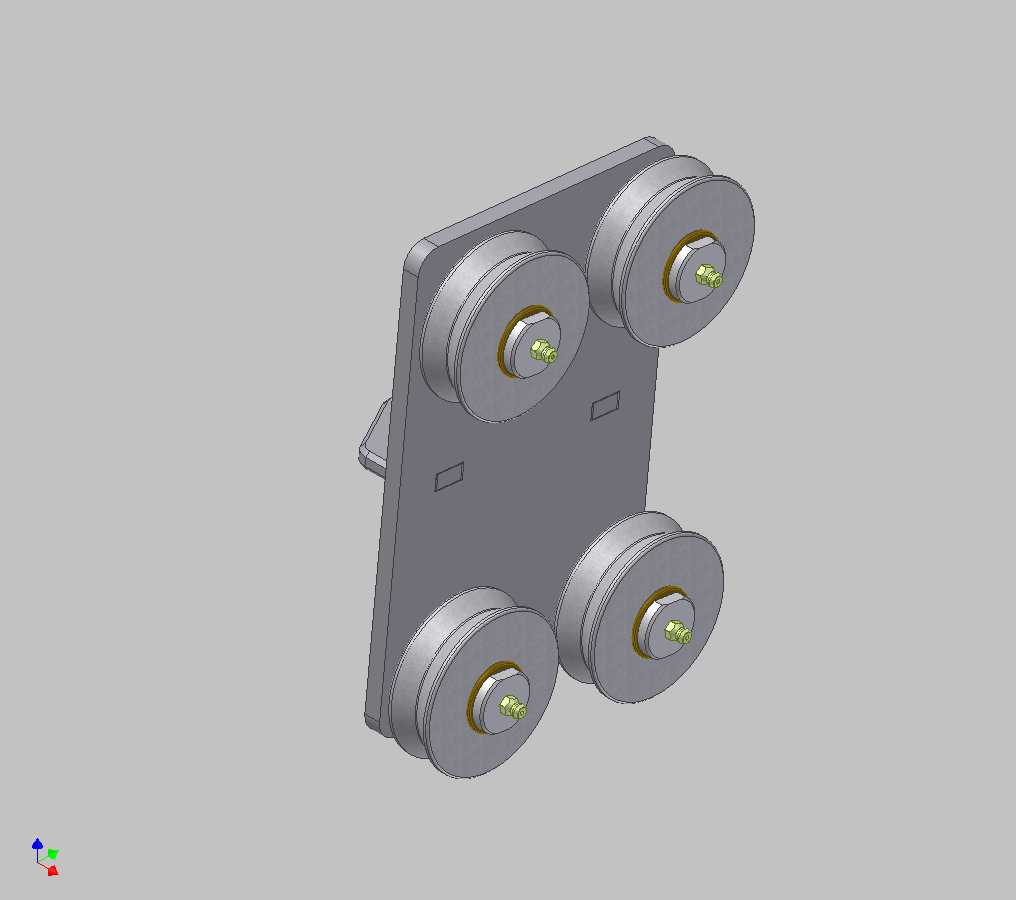

　　在数控车床的长棒料连续加工场景中，棒料进给单元是保障送料精度、避免棒料高速旋转甩动的核心配套构件，这套支撑导向模块主要安装在车床主轴后端的送料通道与主轴入料口之间，承担棒料送入过程中的径向约束、导向支撑作用，解决长棒料悬伸过长带来的振颤、送料偏移问题，直接影响棒料加工的同轴度与表面加工质量。从结构设计来看，该模块采用平板式安装基座作为承载主体，基座上对称布置四组带锁紧结构的V型槽滚轮组件，滚轮采用内嵌轴承的转动结构，滚轮外圈做圆弧槽型设计，可适配一定直径范围内的圆形棒料通过，四个滚轮两两对向分布，形成对棒料四周的环抱式支撑，棒料轴向送进时滚轮随动转动，既可以约束棒料的径向窜动，又不会产生过大的送进阻力。

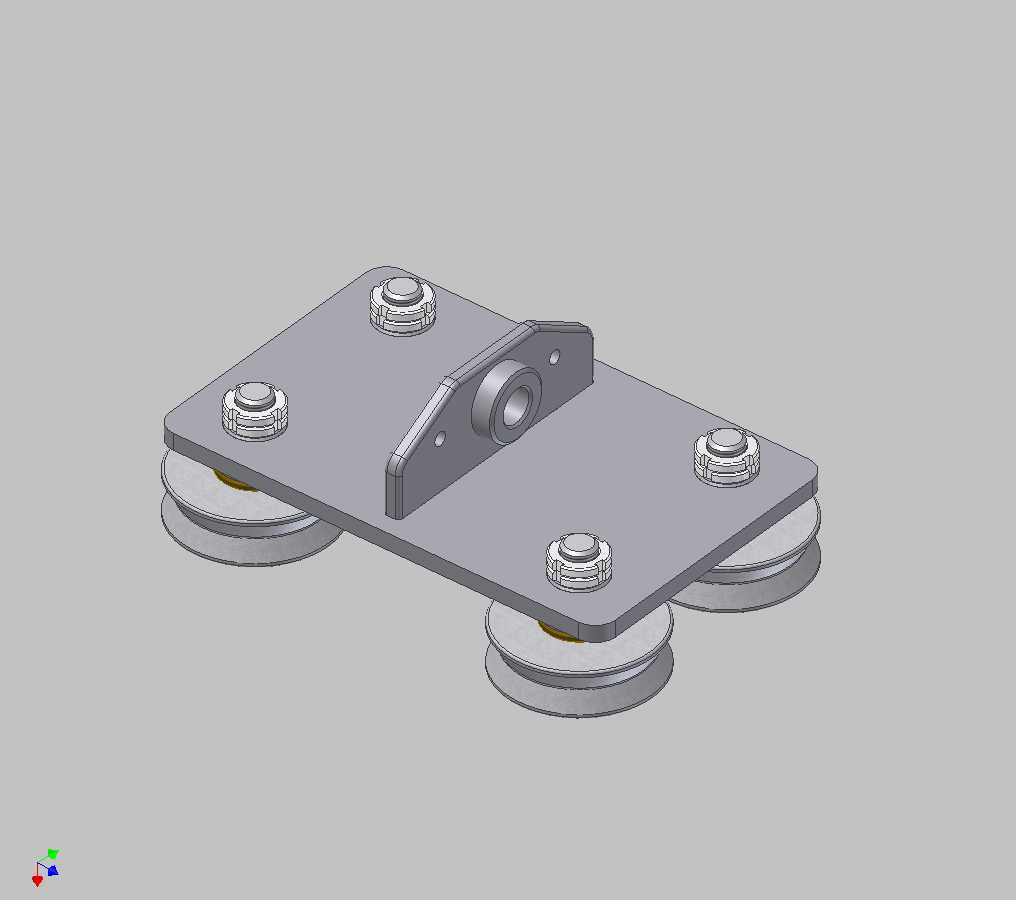

　　基座上方设置带铰接转轴的立板支撑结构，该结构可配合送料架的摆角调整需求，适配不同送料高度的安装场景，立板与基座之间采用三角加强筋结构提升连接刚性，避免大重量棒料送进时出现支撑变形。安装边界方面，整套模块的基座采用矩形平板设计，四个角位预留螺栓安装孔，可直接固定在送料架的安装横梁或者车床后端的配套安装台面上，安装孔位采用长圆孔与圆孔组合的形式，允许安装时做小范围的位置调整，补偿安装面的加工误差。滚轮组件的高度可通过下方的调节螺母进行微调，根据加工棒料的实际直径调整四个滚轮的合围间隙，保证棒料既能顺畅滑动，又不会出现过大的径向间隙，调整到位后通过顶部的锁紧螺母锁死固定，避免加工过程中滚轮位置偏移。在实际应用中，

　　这类支撑单元通常会沿长棒料的送进方向间隔布置多组，根据棒料的总长度确定布置间距，长径比越大的棒料需要布置的支撑点数量越多，以此将棒料的悬伸段长度控制在合理范围内，抑制棒料高速旋转时的离心振颤，降低加工过程中的噪音，同时避免棒料因振颤产生的弯曲变形。设计过程中重点考量了滚轮的耐磨性能与转动灵活性，滚轮与棒料接触的部位采用低摩擦系数的耐磨材质，减少棒料表面的划伤，滚轮内置的轴承选用密封型结构，可抵御加工环境中的切削液、金属碎屑侵入，延长构件的维护周期。整套结构没有复杂的传动组件，纯机械被动式支撑的设计可靠性高，故障点少，适配各类常规数控车床的长棒料自动送料场景，不管是配套油浴式送料机还是普通的架子式送料架，都可以通过调整安装位置直接适配使用。
