双工位圆形嵌件定位承载托盘结构

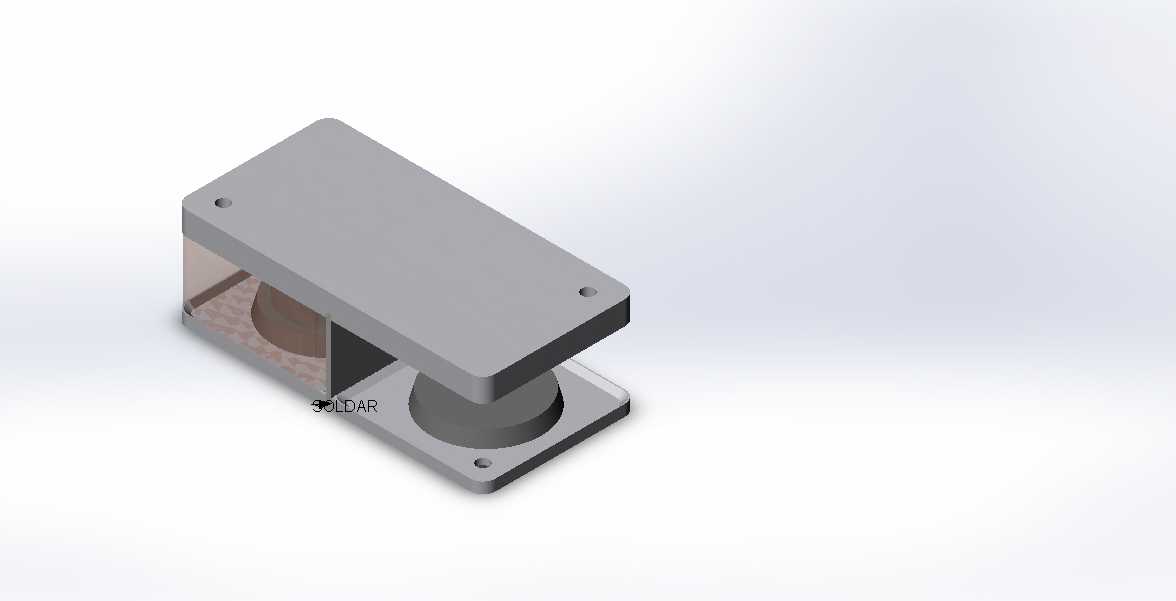

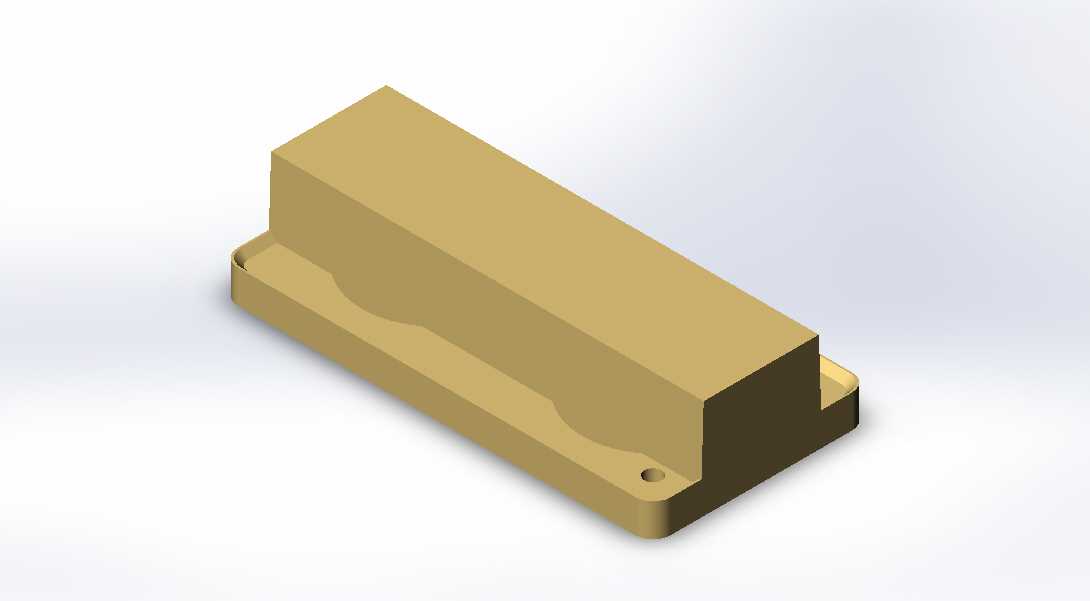

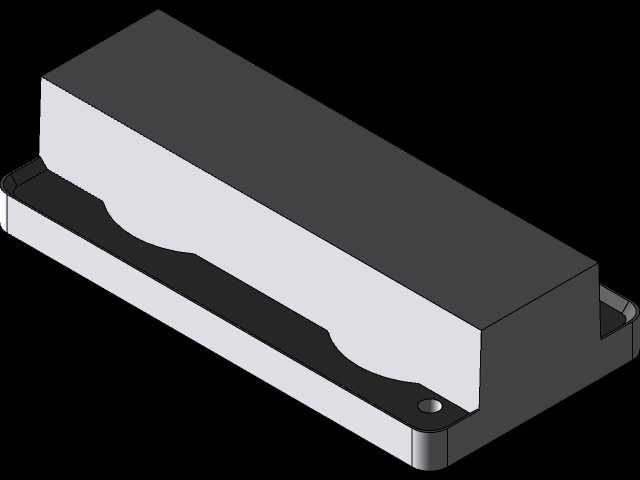

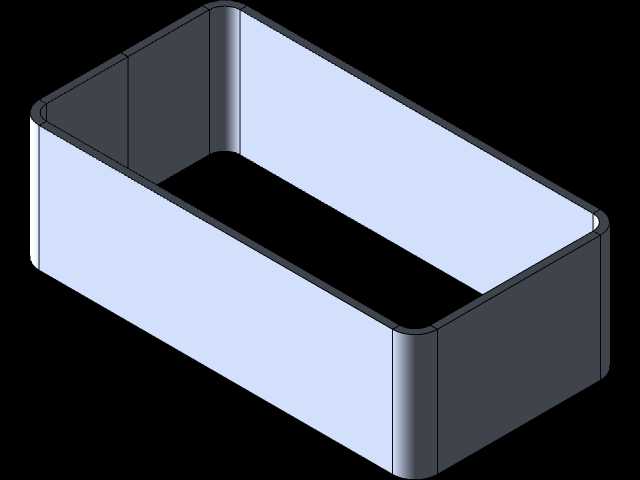

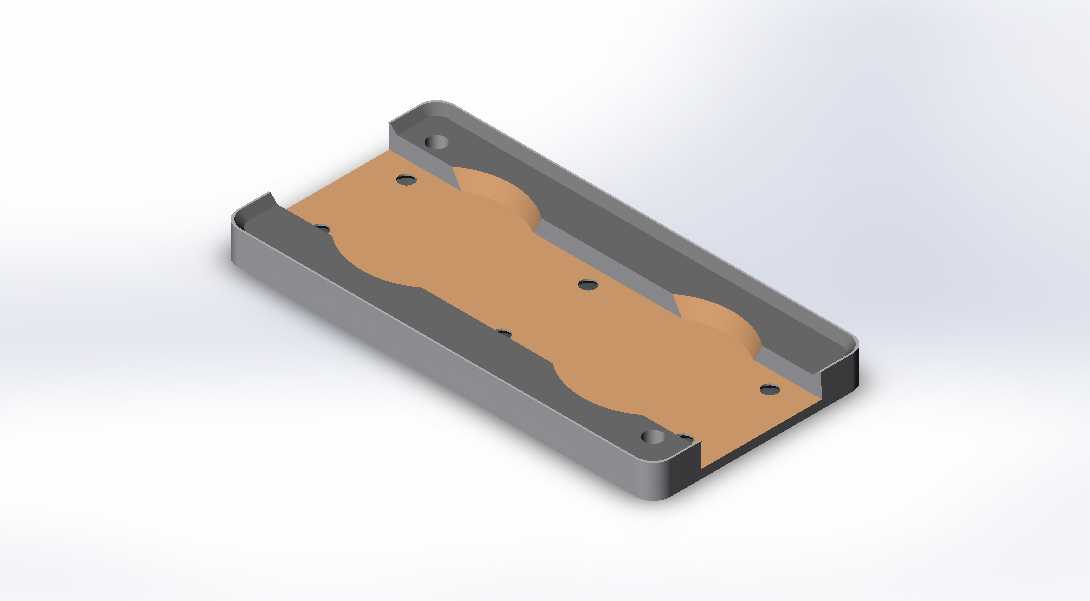

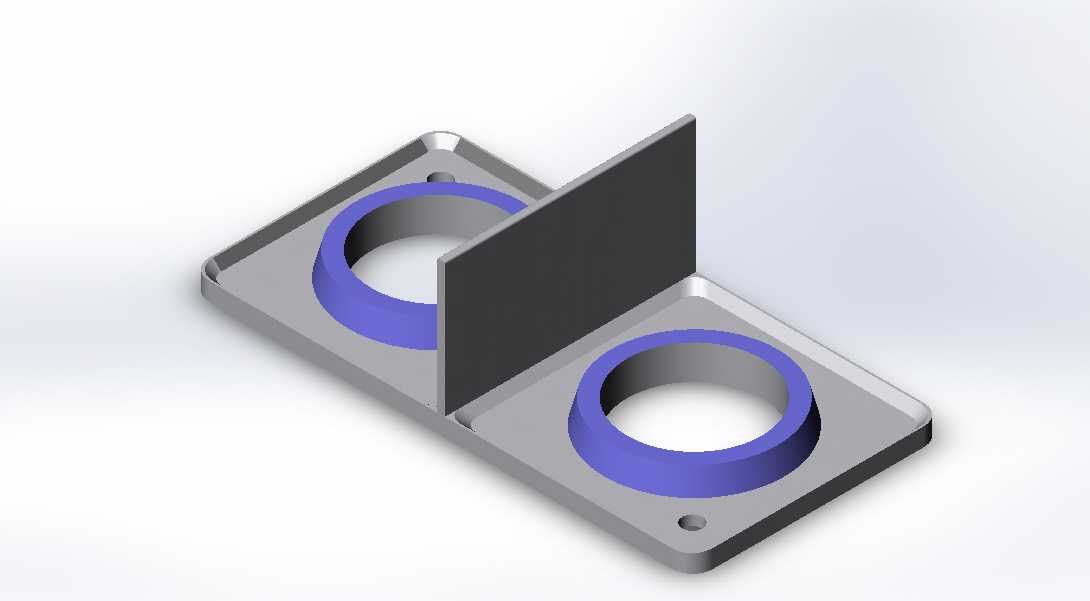

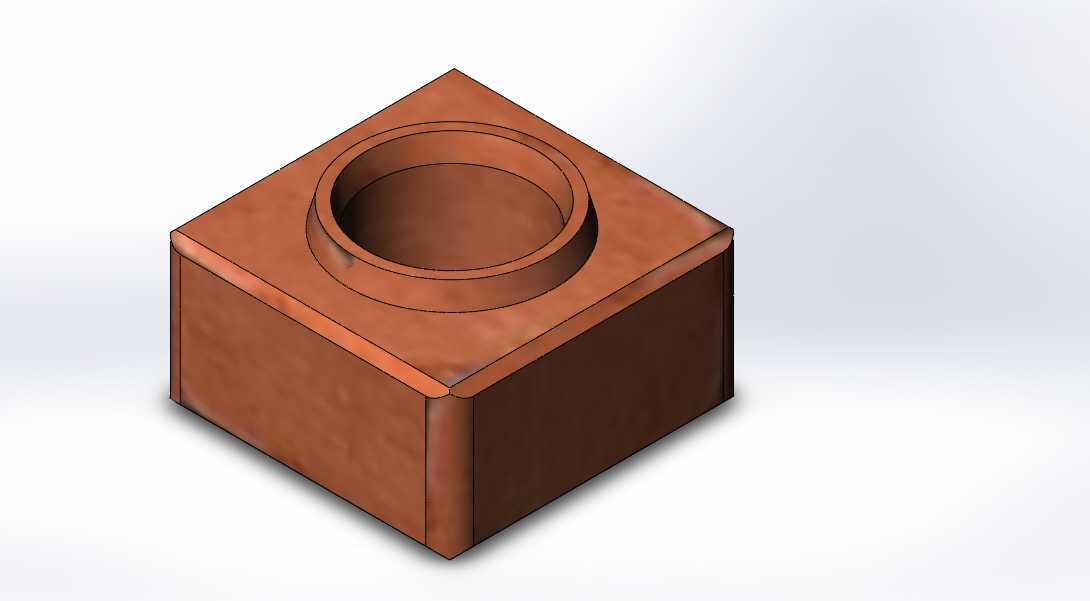

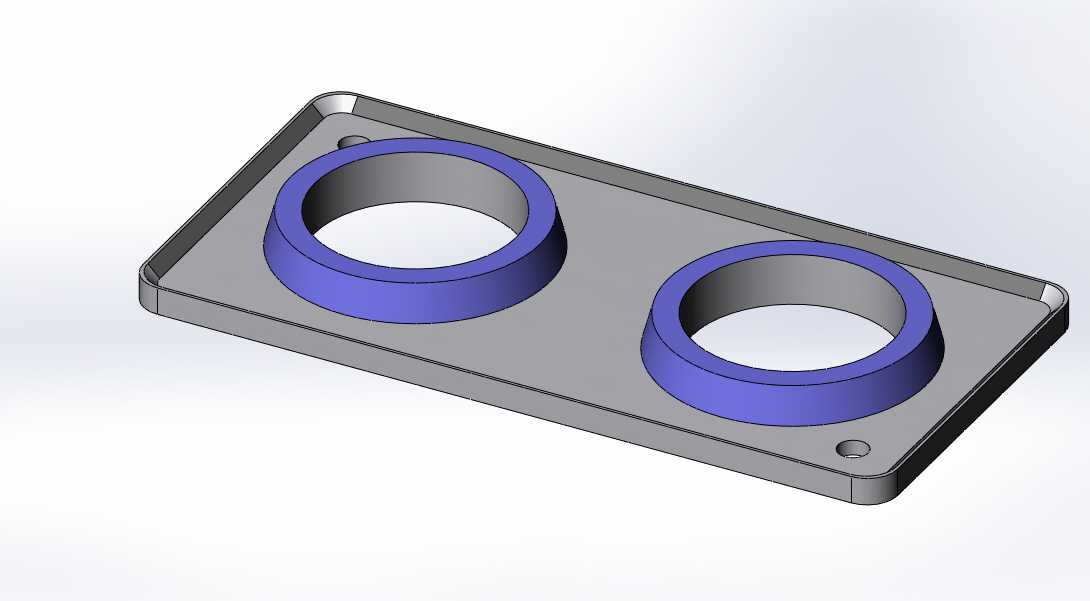

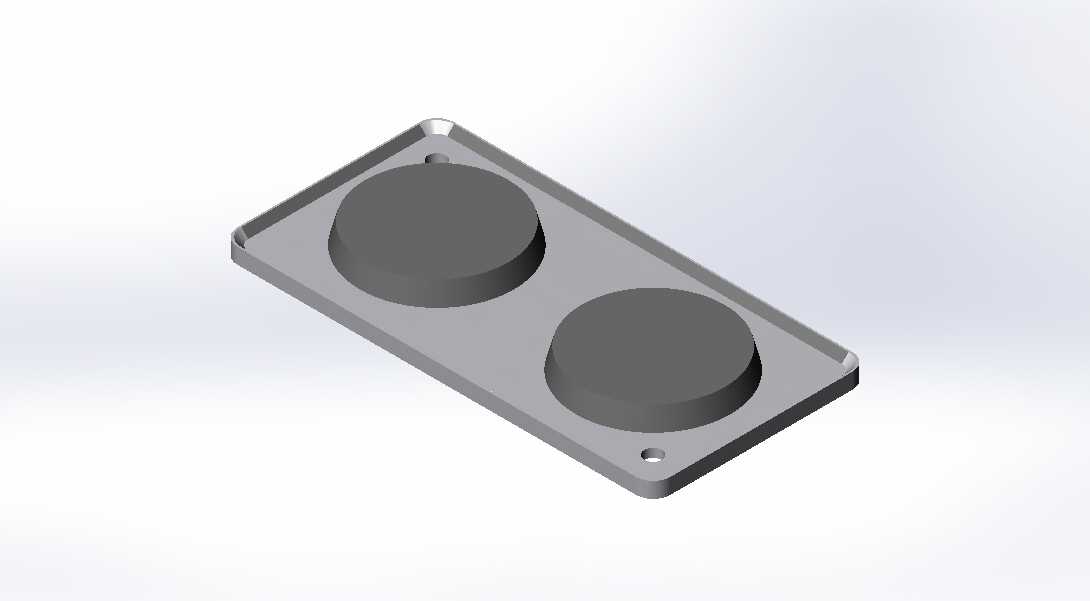

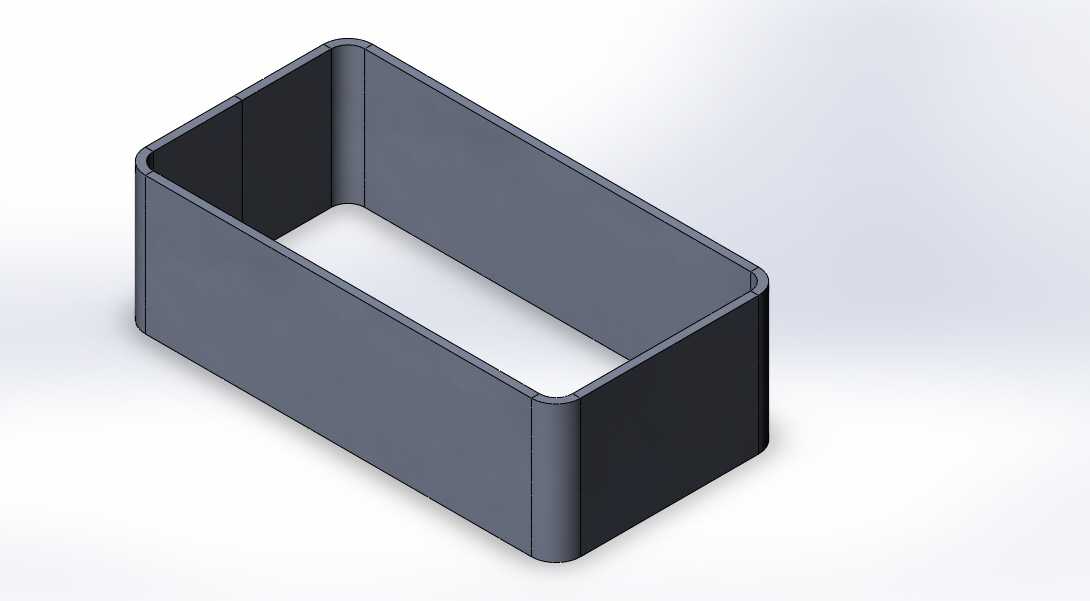

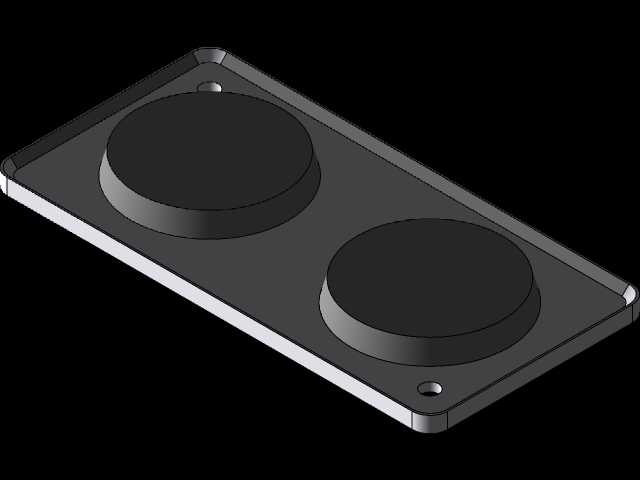

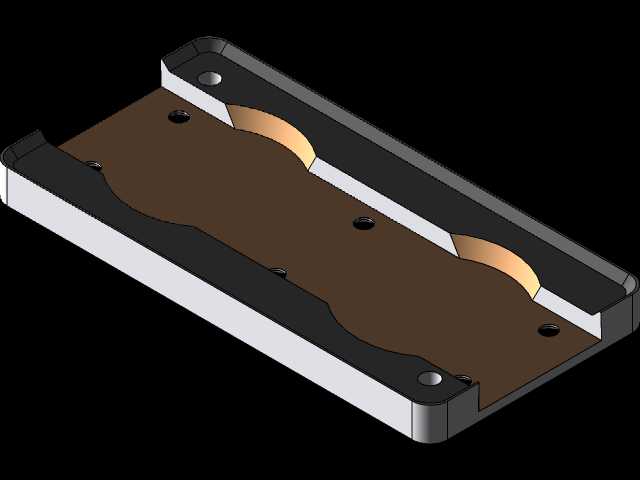

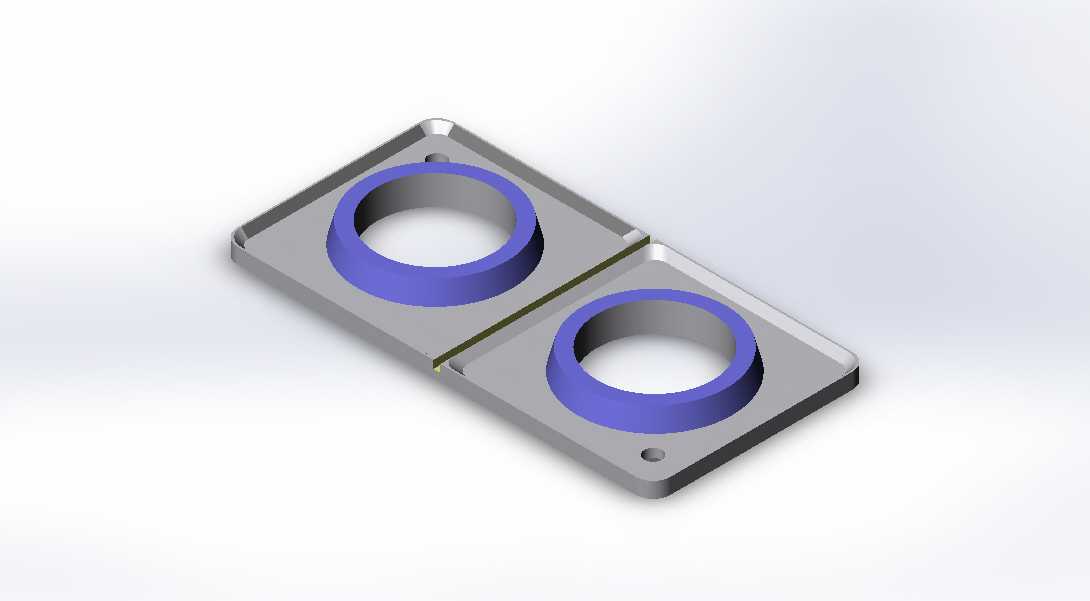

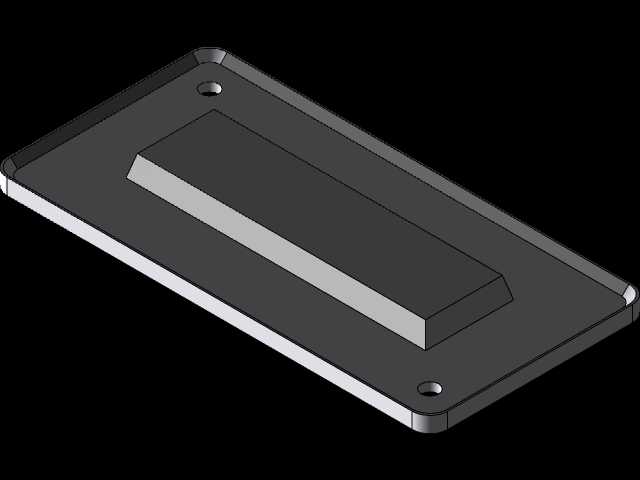

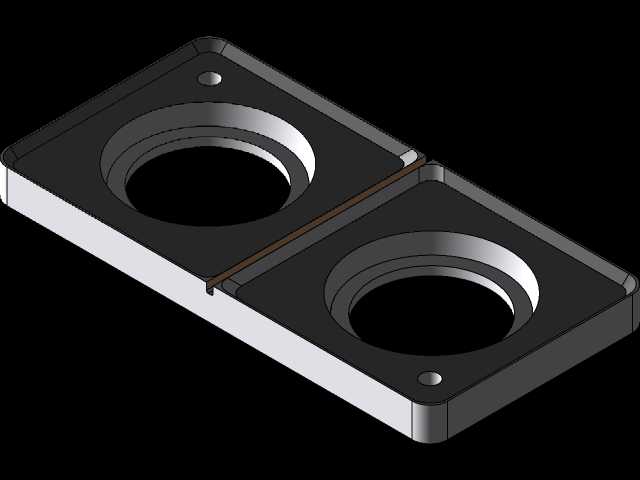

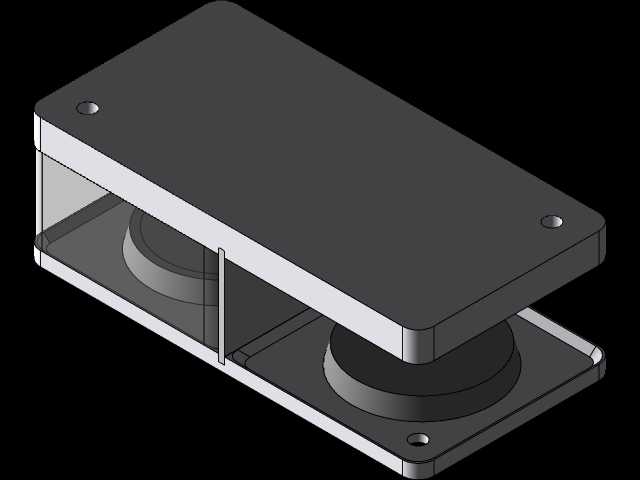

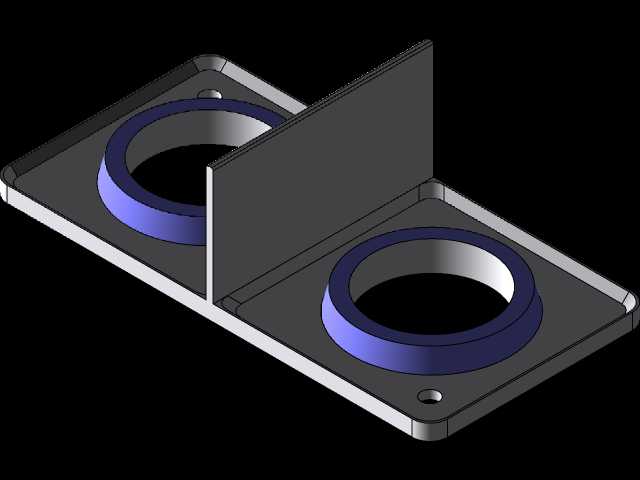

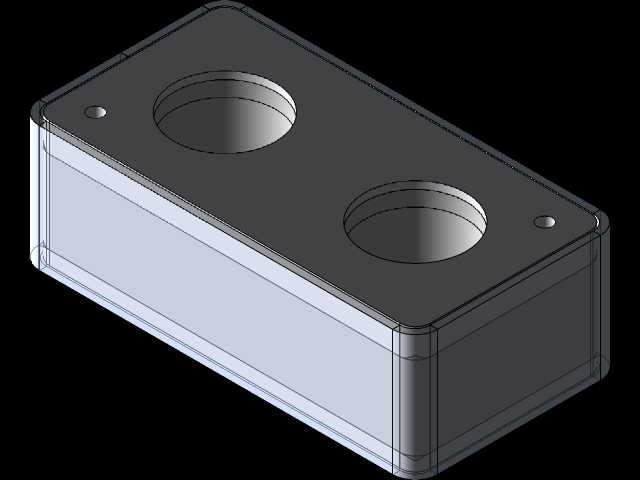

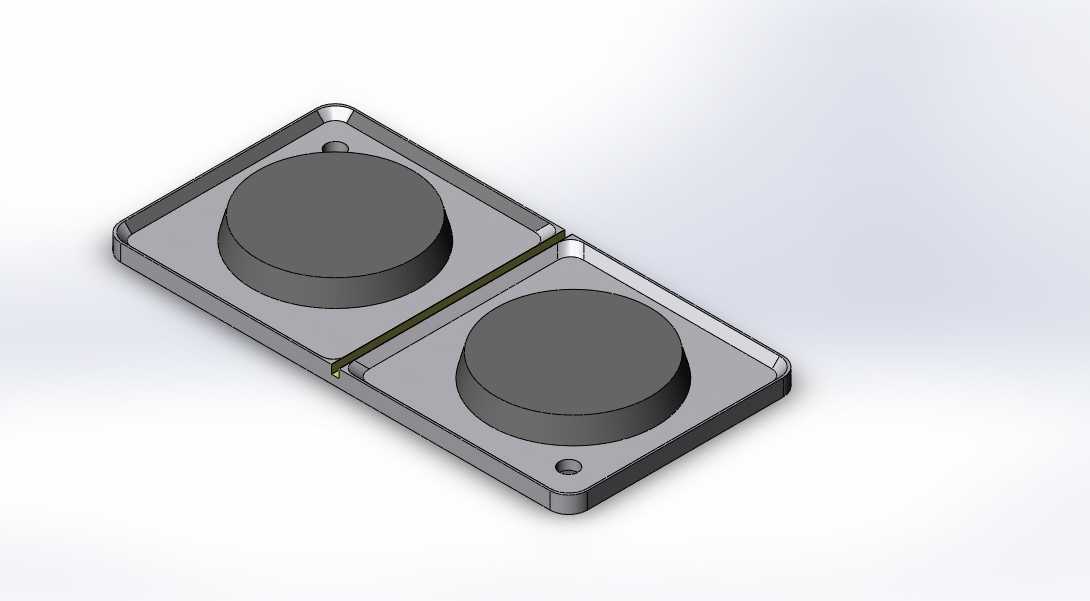

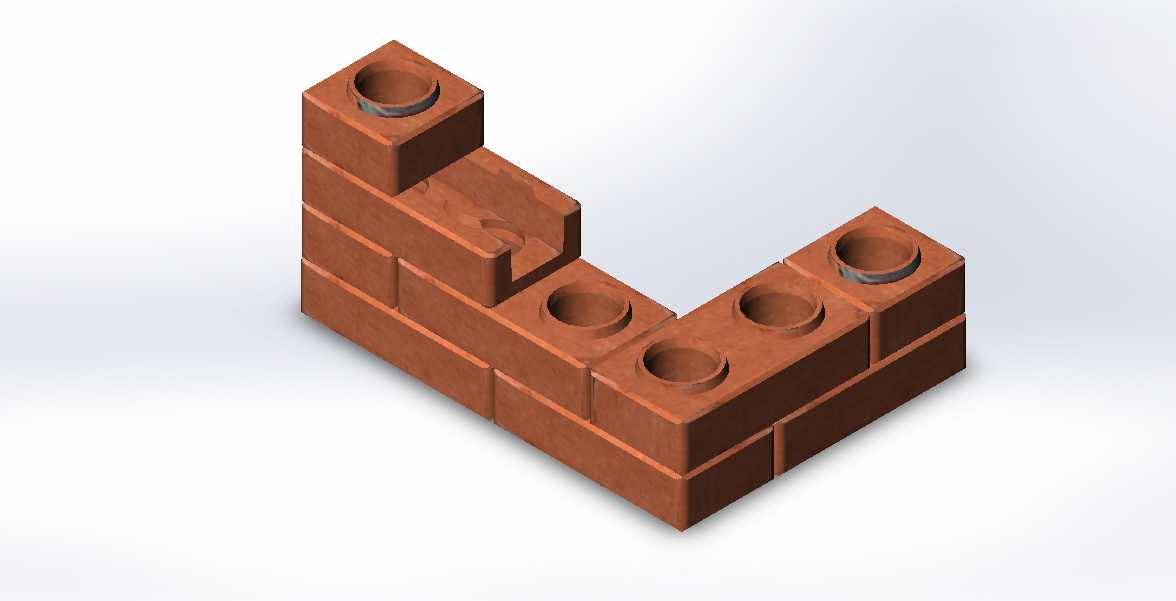

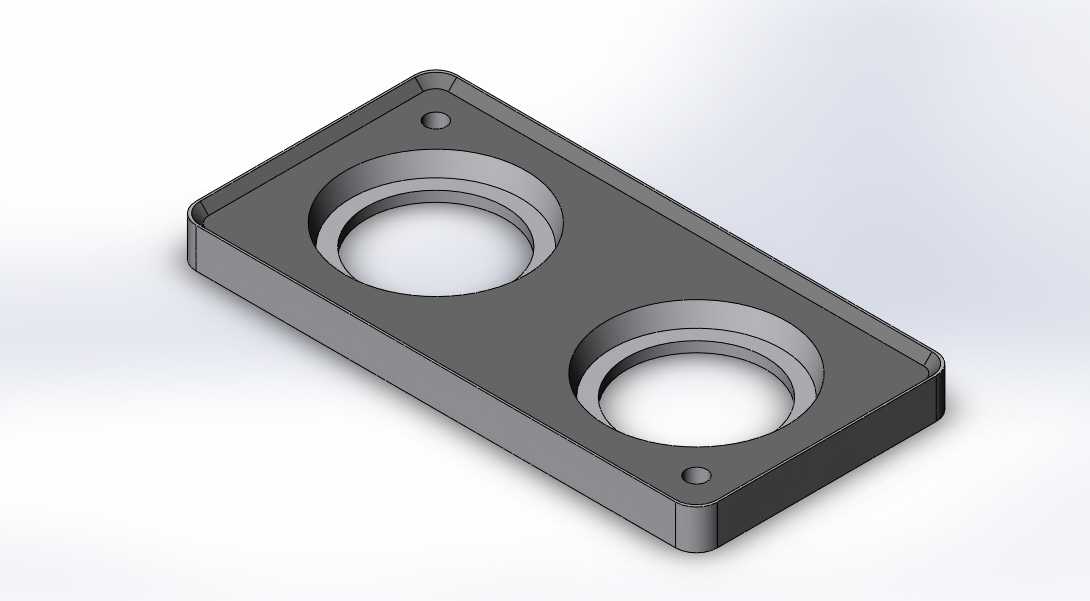

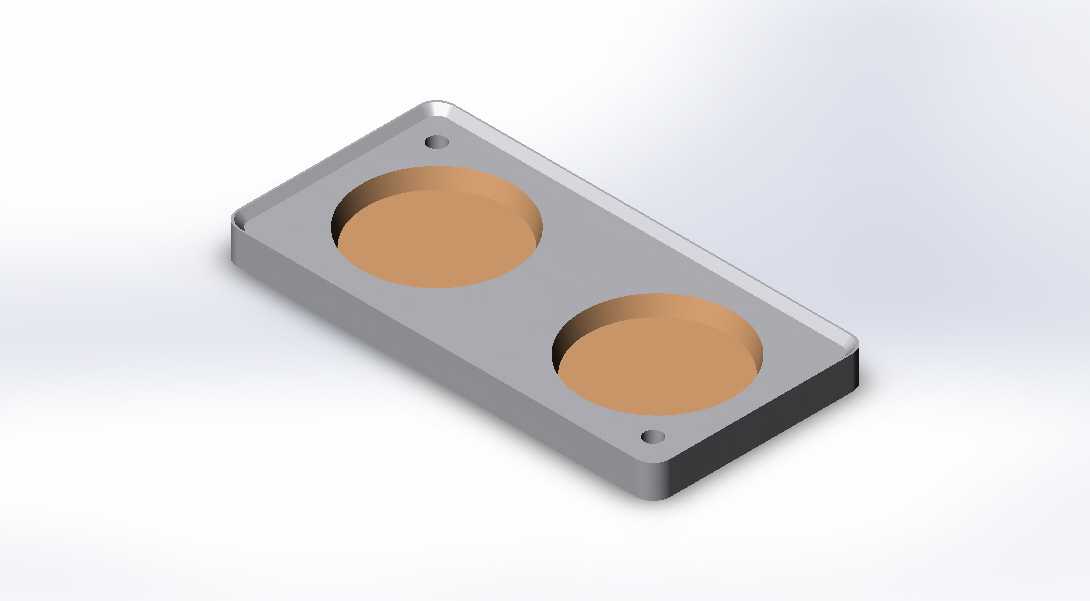

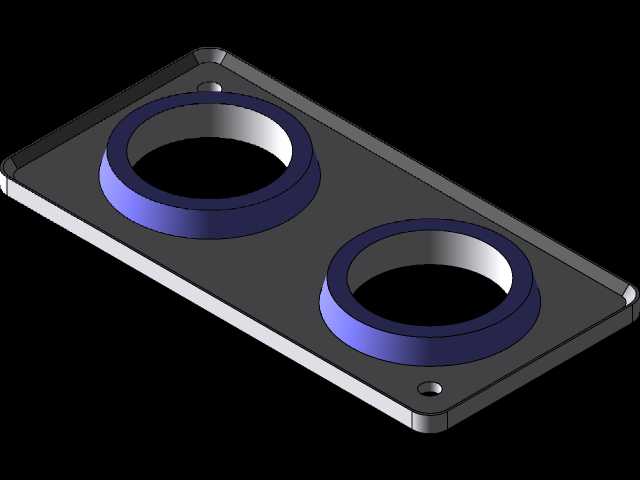

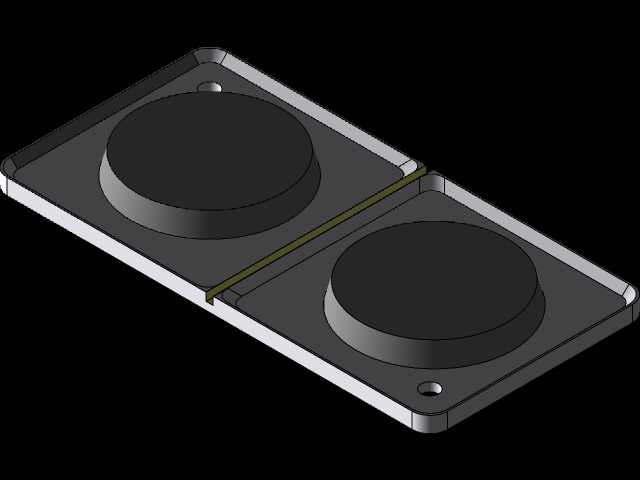

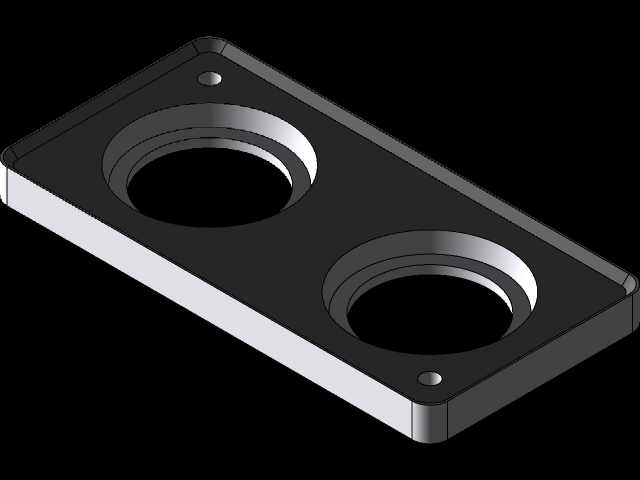

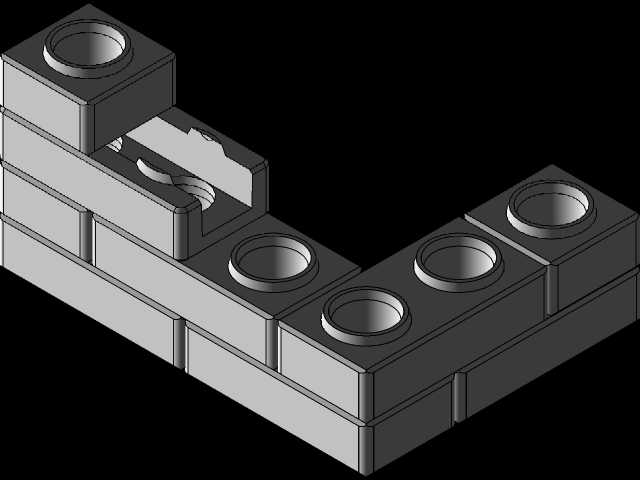

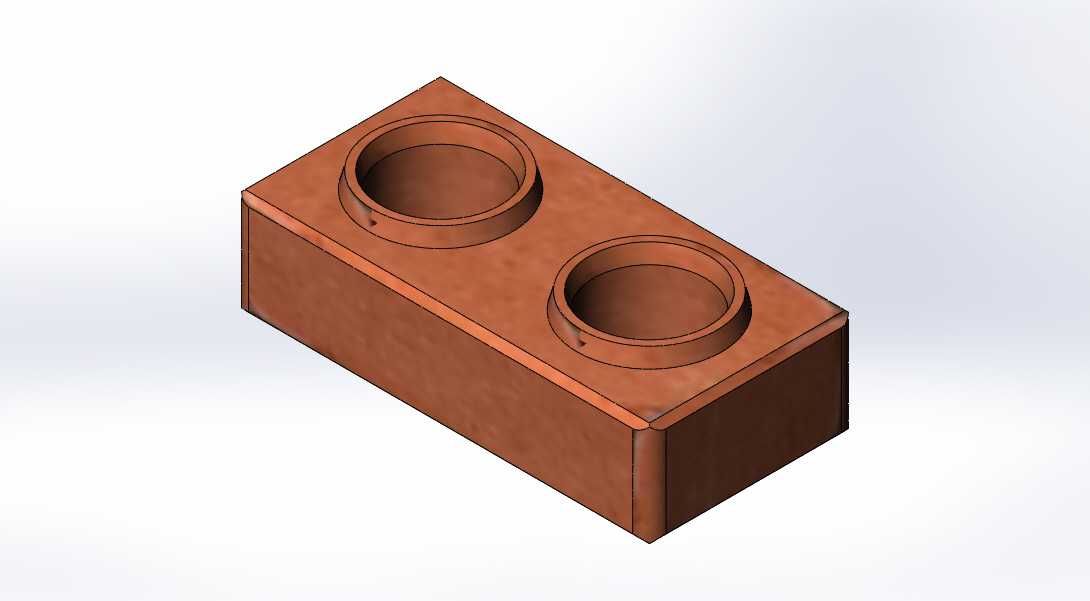

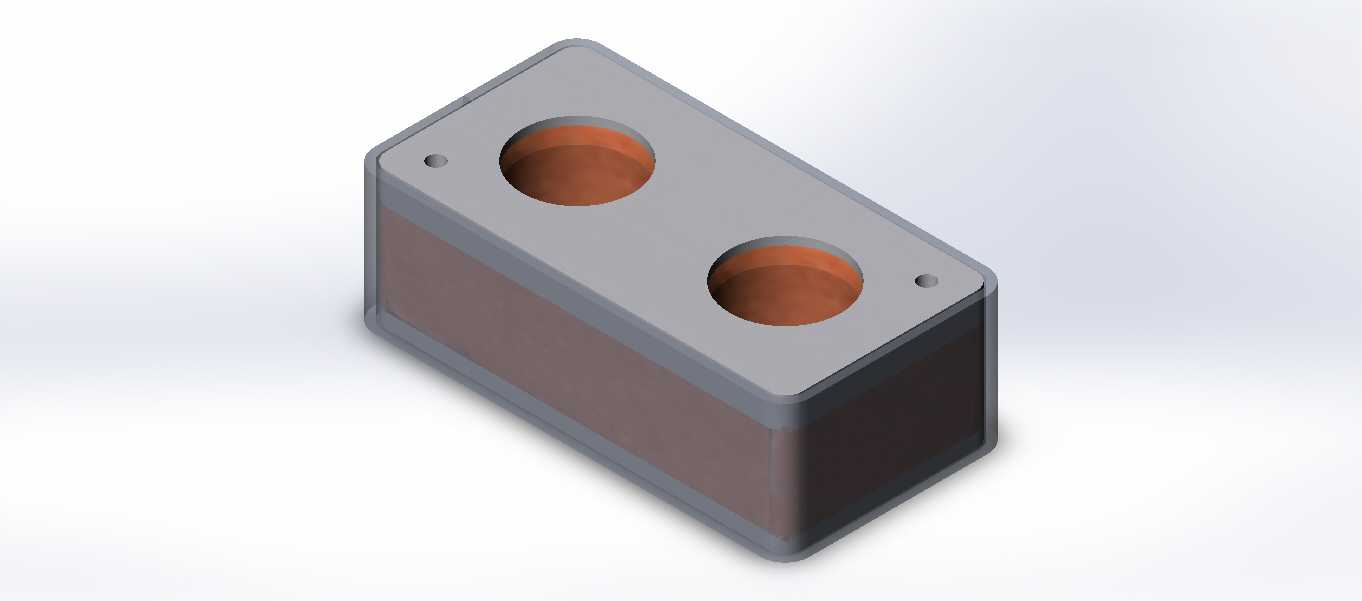

　　该结构主要应用于小尺寸圆形工件的工序间周转、装配定位场景，常见于精密电子组件组装、小型五金件加工流转、光学镜片承托等工位，可适配自动化产线的机械手取放料动作，也可作为人工装配时的定位基准件使用。从功能设计上，采用连体双工位布局，两个独立的圆形沉槽分别对应单个圆形工件的外轮廓限位，沉槽深度根据工件的圆柱段高度匹配，既保证工件放入后不会出现径向窜动，又能让工件上表面高出托盘平面合适高度，方便取件或后续装配操作。两个工位之间设置的窄型连接筋，在保证整体结构强度的同时，减少了不必要的材料占用，也能避免两个工位的工件在取放时发生磕碰。托盘整体采用矩形圆角外形，边缘做了小尺寸倒角处理，既可以减少周转过程中边缘剐蹭操作人员的风险，

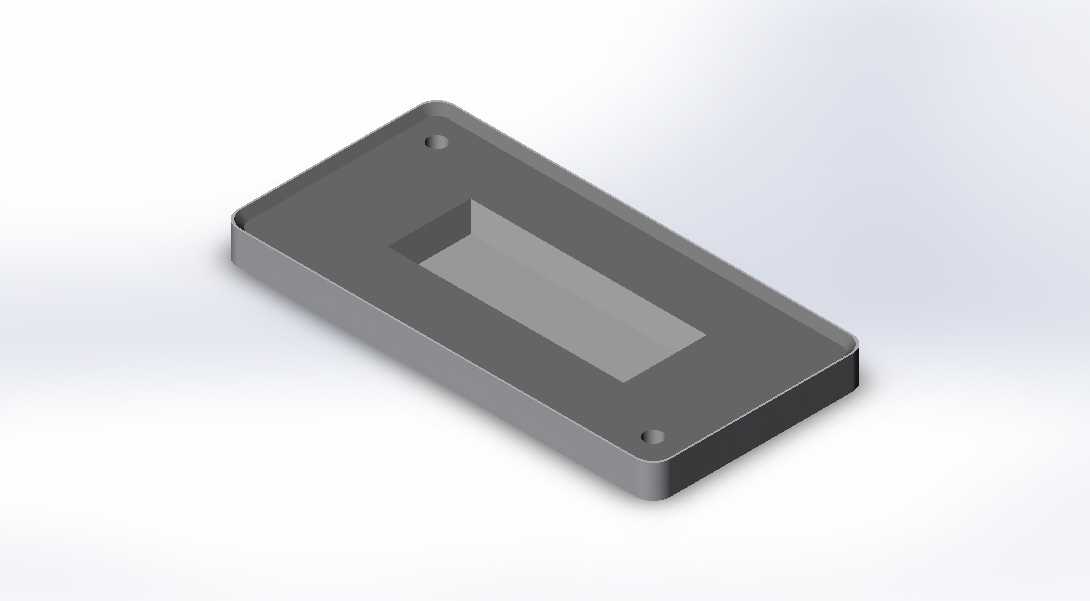

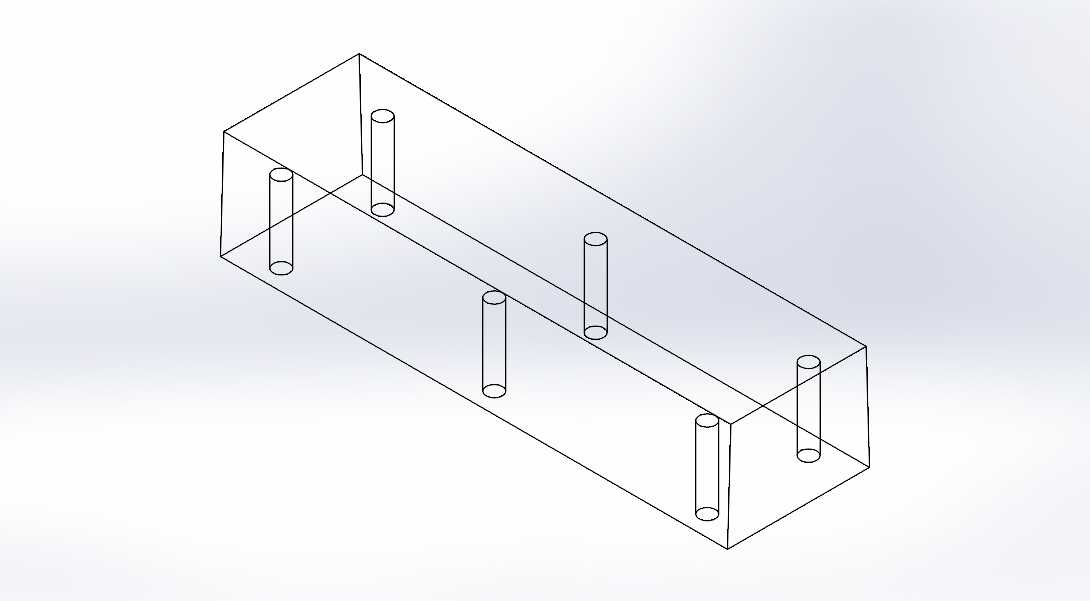

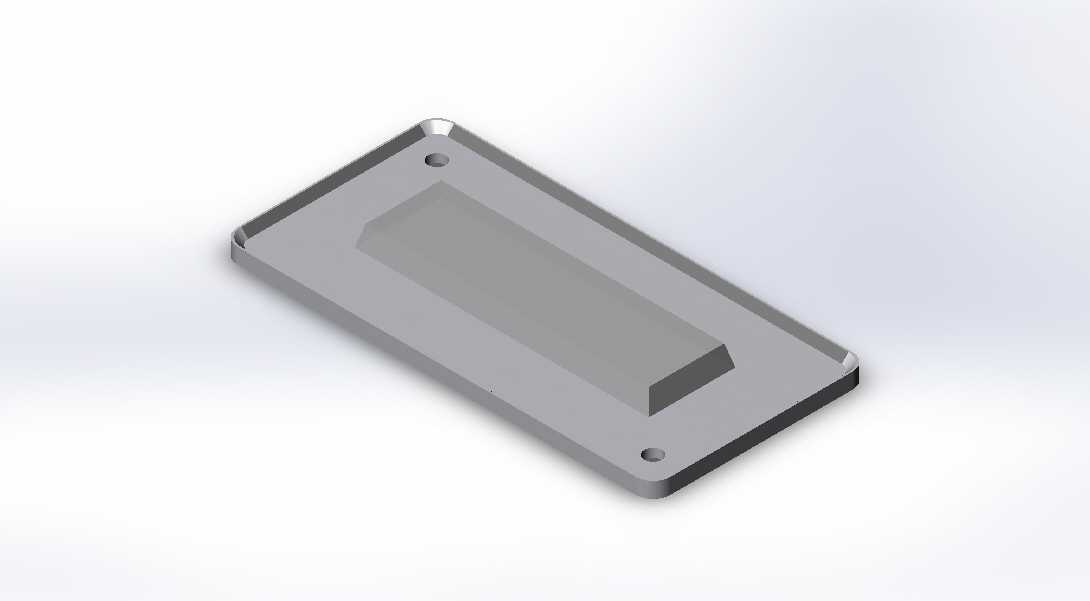

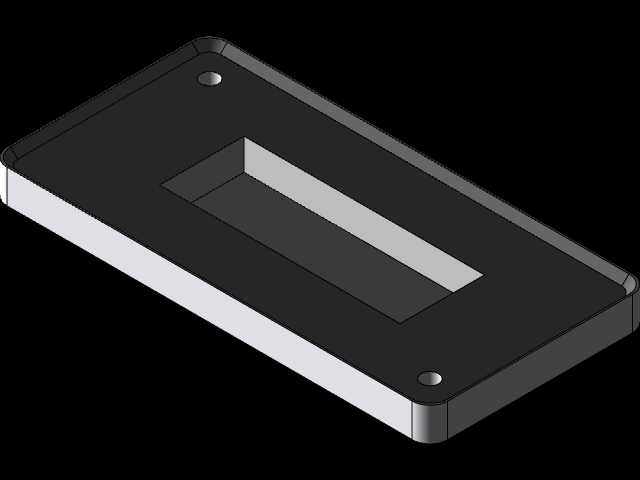

　　也能适配常规的料箱堆叠尺寸，不会出现卡滞问题。托盘边角位置设置的小型定位孔，可与产线上的定位销配合，实现托盘在工位上的精准固定，避免机械手取料时托盘移位导致的取件偏差。设计过程中，圆形沉槽的内径与目标工件的外径采用小间隙配合，单边间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大导致工件定位偏移，也不会因为间隙过小造成工件卡滞无法顺利取放。沉槽底部做了平面度公差要求，保证工件放入后不会出现倾斜，对于需要在工件上表面进行点胶、贴片、压装等操作的场景，能有效保证加工基准的一致性。托盘的整体厚度根据承载工件的重量做了匹配，常规承载单重500g以内的工件时，壁厚设置在2mm即可满足刚性要求，不会出现受力变形的情况。

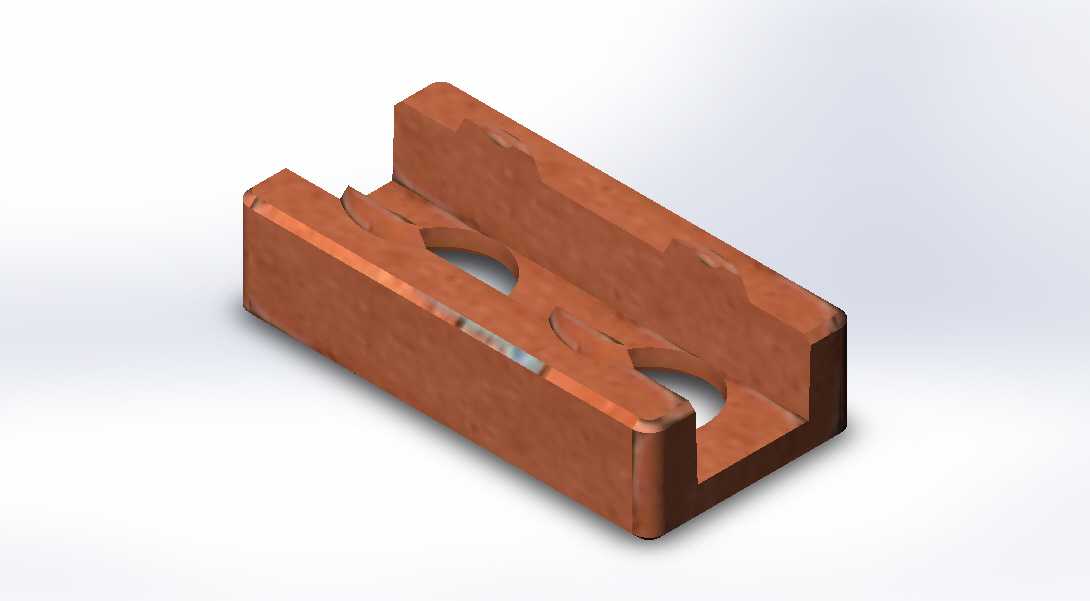

　　连接筋位置做了圆角过渡，避免应力集中导致的结构断裂，尤其是在频繁取放工件、托盘反复周转的使用场景下，圆角过渡能大幅提升结构的使用寿命。从安装边界来看，该托盘的外形尺寸可根据适配的料箱、产线工位尺寸做等比例调整，定位孔的中心距可匹配现有产线的定位销间距，不需要对现有产线做额外改造即可直接替换原有承载治具，降低产线适配成本。日常使用中，该结构可采用硬质塑料或铝合金加工制作，塑料材质适合轻量化周转场景，铝合金材质适合需要耐高温、耐磨损的烘烤、焊接工位使用，两种材质的加工都可直接基于该三维结构做CAM编程，不需要额外做结构补正。
