钣金结构焊接定位工装夹具

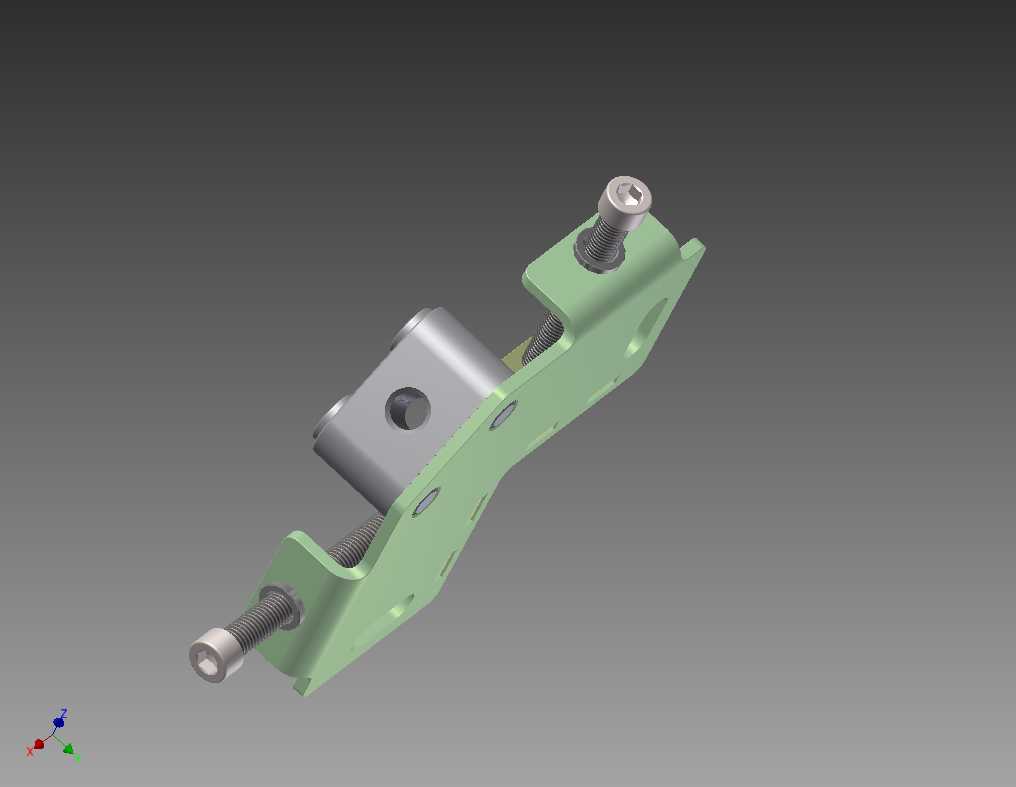

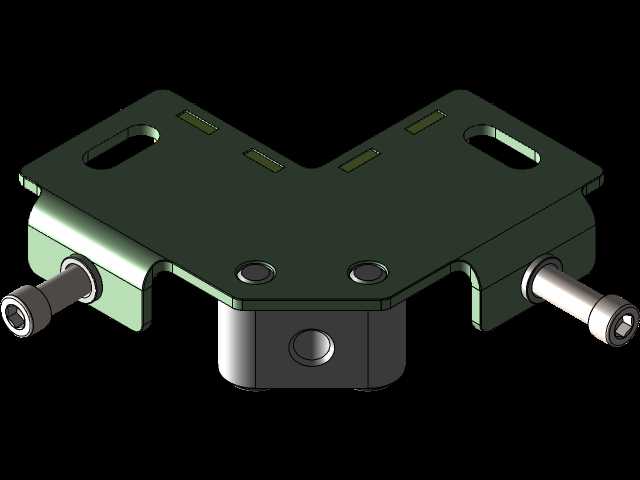

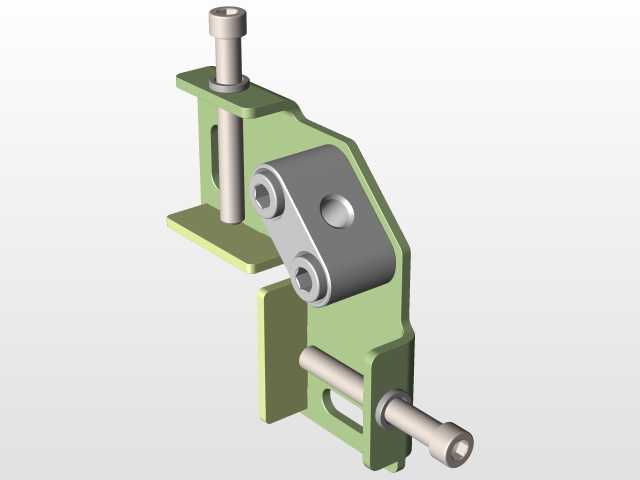

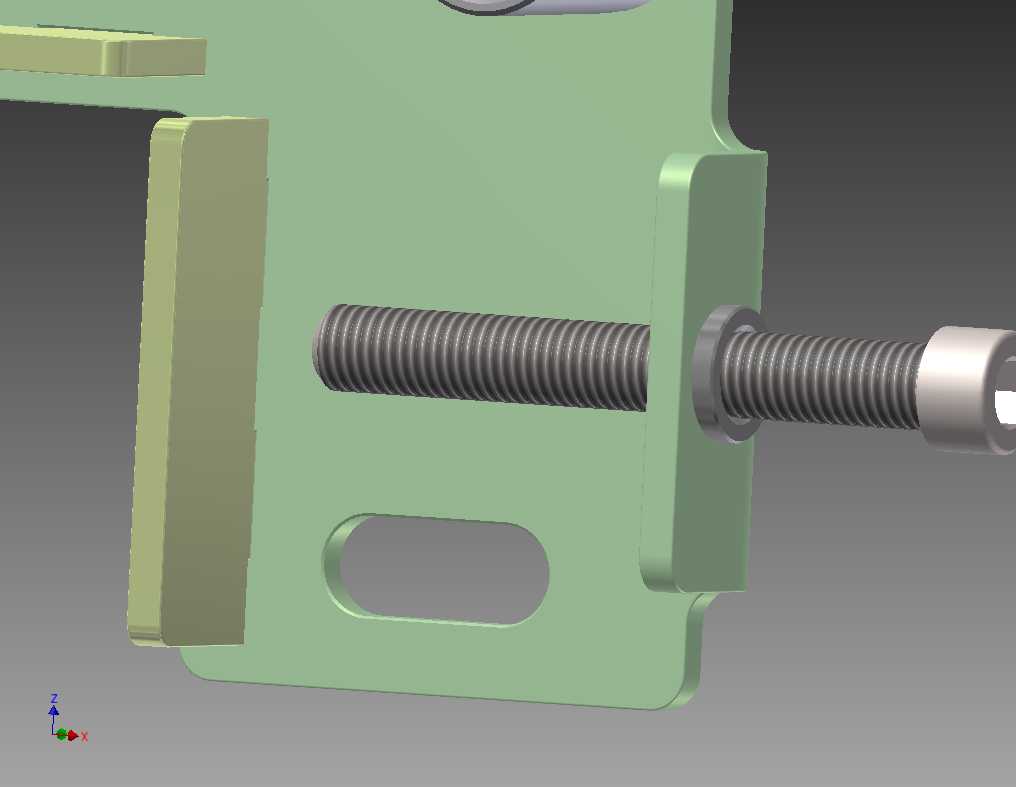

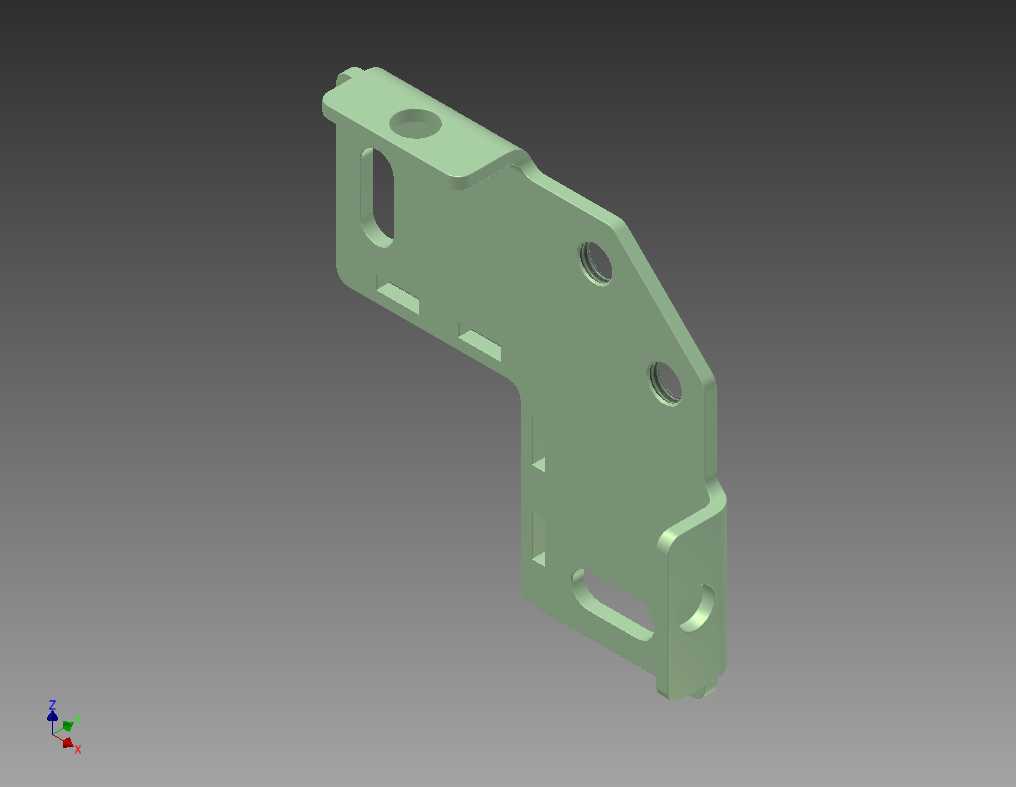

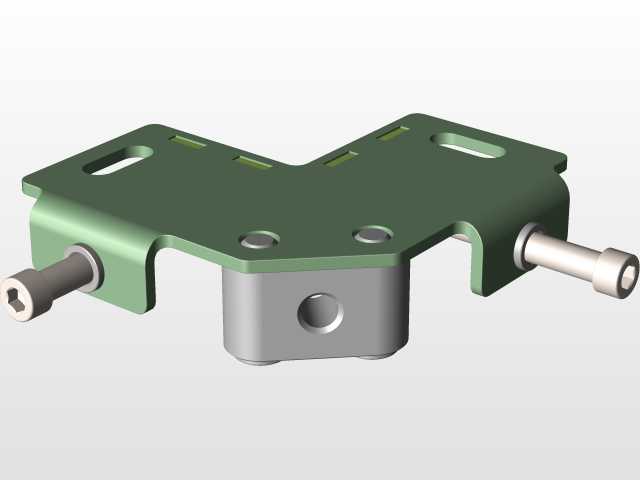

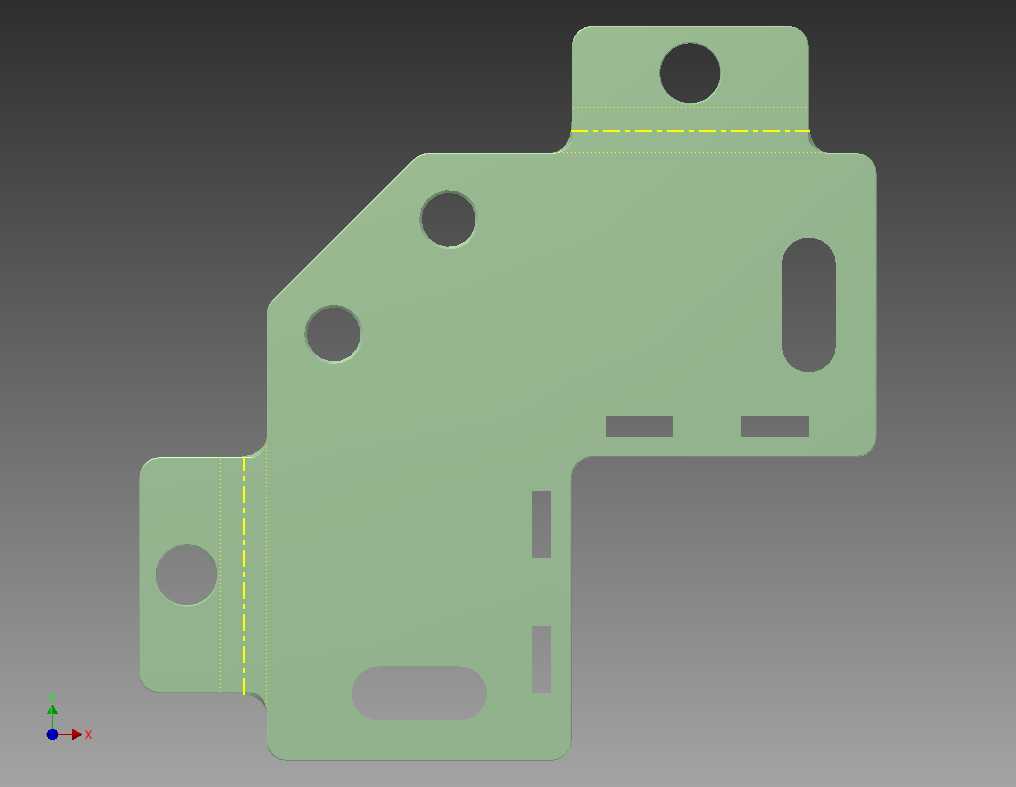

　　这款焊接夹具主要面向中小批量钣金件焊接加工场景使用，在五金制品、小型结构件生产的焊接工位上，可替代人工持件定位的操作方式，解决薄壁钣金件焊接时易移位、拼接对位偏差大的问题。夹具主体采用3mm厚度的1.4301不锈钢板材加工，通过激光切割完成主体板件的轮廓下料，再经折弯工序成型L型的主体支撑结构，所有拼接位置采用焊接固定，整体结构刚性足够应对常规焊接作业的夹持受力需求，不会因为焊接时的顶紧力出现结构形变。主体板件上开设的长条形腰型孔为安装调节位，可根据待焊接工件的尺寸偏差，在一定范围内调整夹具的固定位置，适配不同规格的小型焊接件装夹需求。夹具上配置的两组螺纹顶杆为核心夹紧执行部件，横向布置的顶杆负责对待焊工件的水平方向进行顶紧定位，

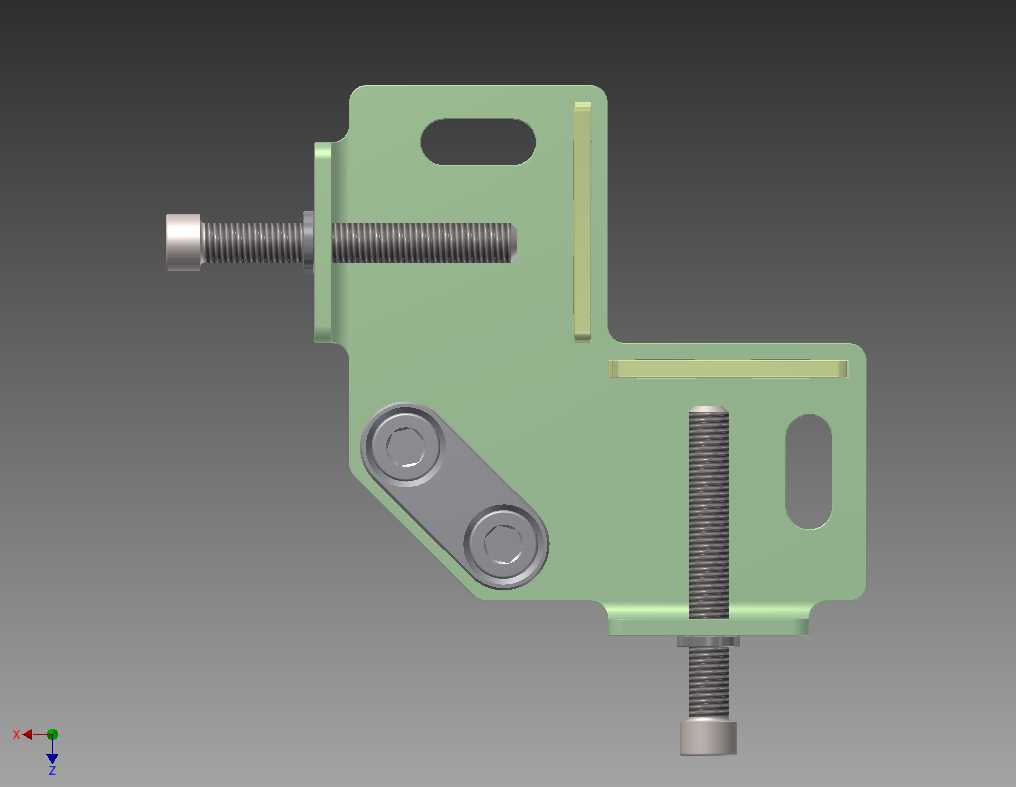

　　垂直布置的顶杆负责竖直方向的压紧限位，顶杆端部的圆柱端头可避免顶紧时在工件表面留下压痕，适配表面要求较高的不锈钢工件焊接作业。主体板侧面通过两个内六角螺钉固定的金属压条，为待焊工件的侧向定位基准面，焊接前可将工件的侧边靠紧该基准面，快速完成工件的初定位，减少装夹找正的时间消耗。从安装边界来看，夹具整体的横向最大跨度适配常见的小型焊接工作台T型槽间距，可通过压板穿过腰型孔直接固定在标准焊接工作台上，不需要额外制作过渡安装板，垂直方向的顶杆伸出行程可覆盖0-40mm的工件厚度装夹需求，横向顶杆的伸出行程可覆盖0-60mm的工件宽度定位需求。设计时充分考虑了焊接作业的飞溅防护，所有螺纹部位均预留了足够的避让间隙，

　　焊接飞溅不会轻易粘附在螺纹配合面上导致顶杆卡滞，日常维护仅需定期在螺纹处涂抹高温润滑脂即可保证操作顺畅。该夹具没有复杂的气动或液压元件，纯机械结构的设计可靠性更高，在供电不稳定或者小型加工门店的作业场景下也能正常使用，操作人员仅需转动顶杆端部的螺帽即可完成夹紧与松脱操作，不需要额外的操作培训即可快速上手。在实际焊接作业中，使用该夹具可将单批次工件的装夹时间缩短40%以上，同时焊接后的工件拼接错位量可控制在0.2mm以内，大幅降低后续焊后校形的工作量，尤其适合小型结构件的直角拼接焊接、螺柱焊接等工序的定位装夹使用。
