立式多层圆盘挂载支撑工装结构设计

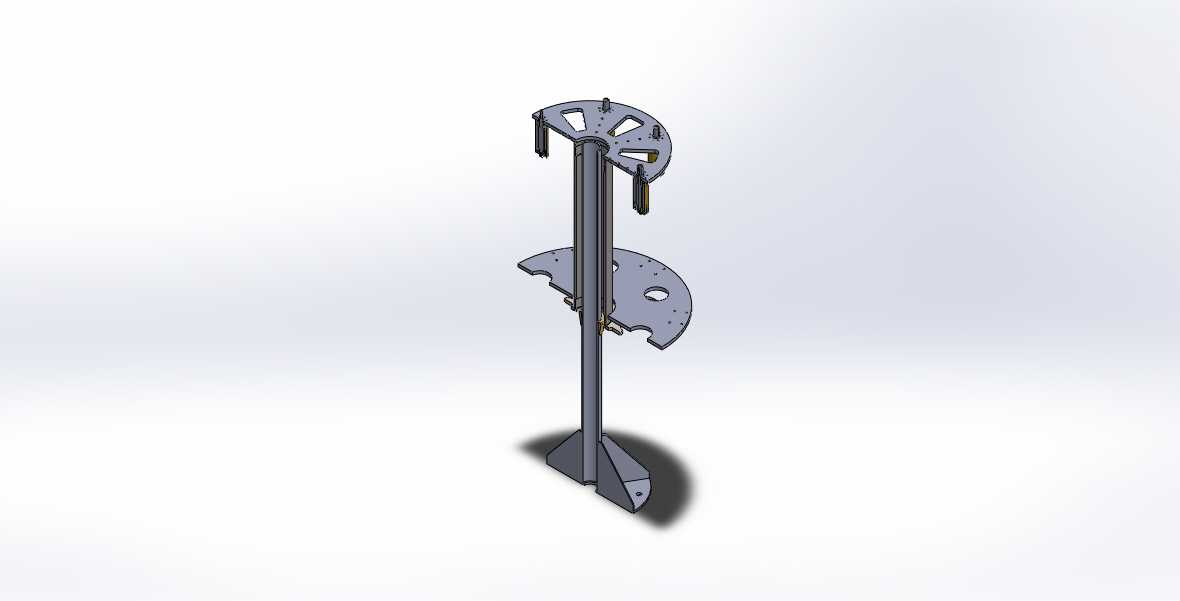

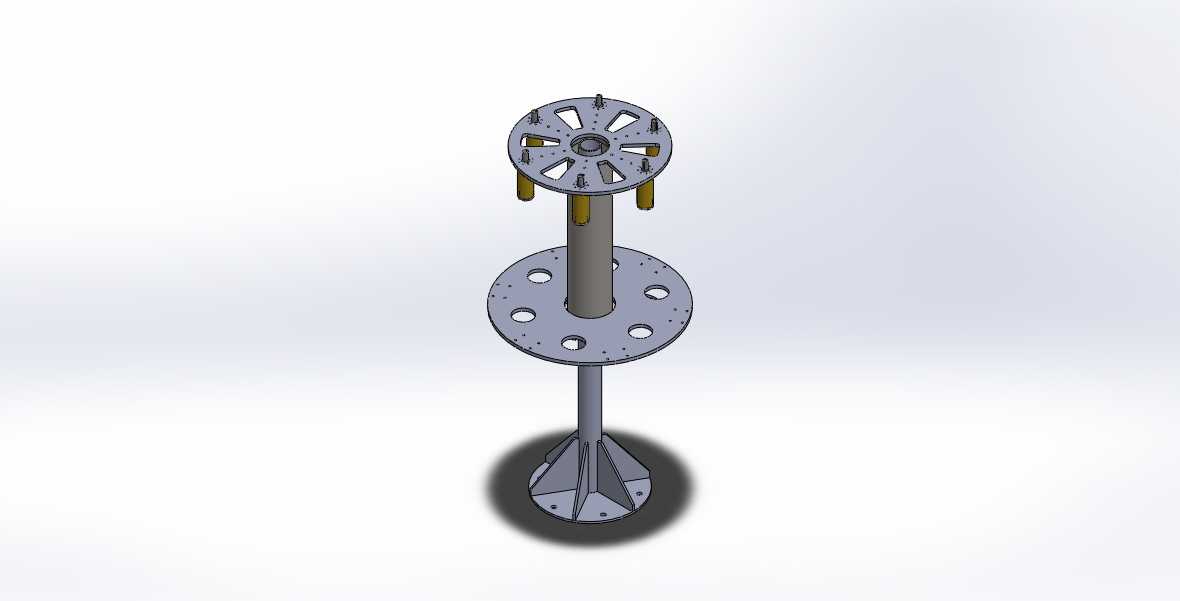

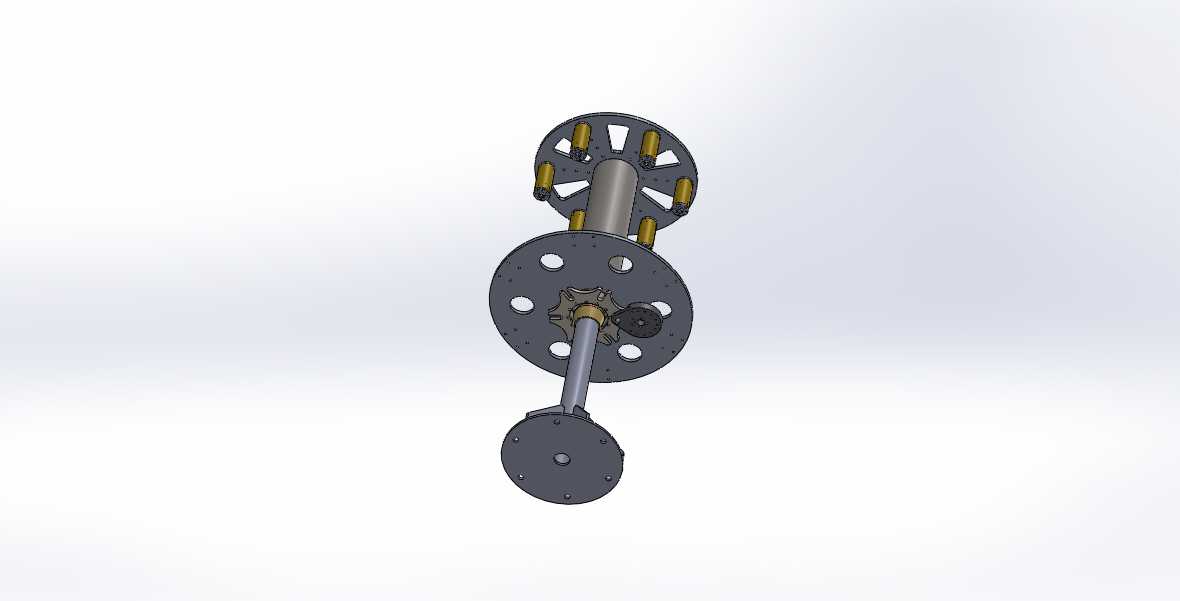

　　该立式支撑工装主要面向实验室样本预处理、小型零部件有序挂载的作业场景，可适配基因工程实验环节的耗材临时放置、小型机械加工工序间的工件挂装定位需求，解决零散部件摆放杂乱、工位流转时易磕碰混料的实际问题。整体采用单立柱承载的结构形式，底部设置三角配重式底座，底座与立柱通过焊接方式形成刚性连接，安装时仅需将底座平整放置于操作台面即可，无需额外打膨胀螺栓固定，适配常规高度750-900mm的标准实验操作台、车间工序中转台的安装边界，整体占用台面投影面积不足0.1平方米，不会挤占过多操作空间。立柱上共设置两层圆盘式挂载工位，下层圆盘采用半圆缺角设计，预留出操作人员取放物件的操作空间，避免圆盘整体遮挡视线、增加取放动作的行程；

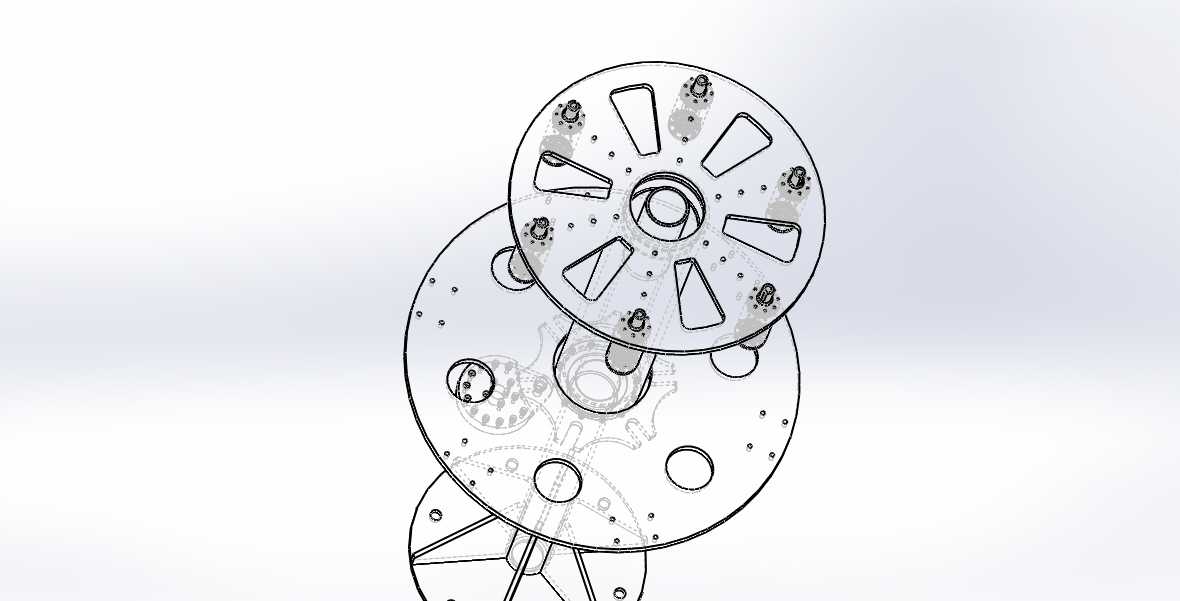

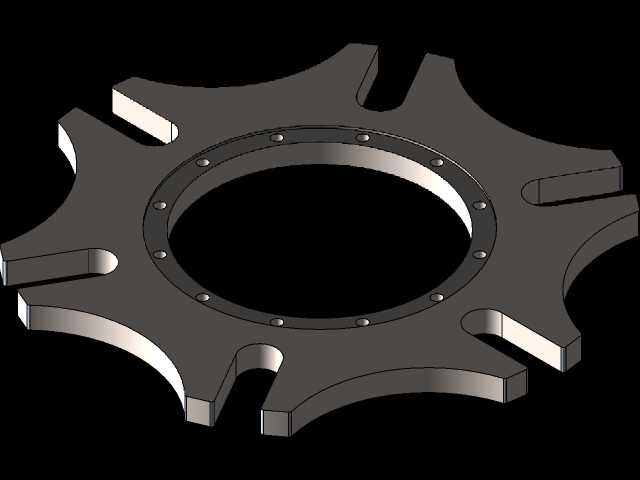

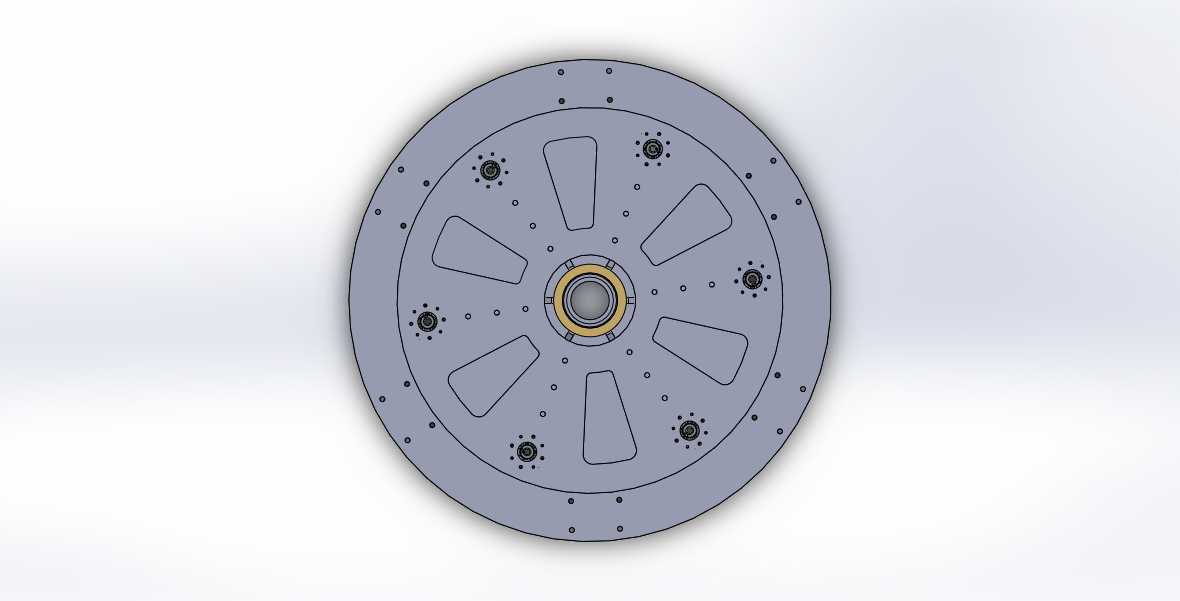

　　上层圆盘为整圆结构，沿圆周方向均匀开设多组不同规格的挂载孔与定位槽，可适配不同直径的试管架、小型工件挂杆、工具卡扣的安装需求，两层圆盘的间距经过实际操作验证，预留了足够的手部操作空间，取放下层物件时不会与上层圆盘发生干涉。设计阶段优先考虑了结构的易加工性，所有圆盘板材均采用常规厚度的冷轧钢板切割成型，挂载孔与定位槽通过激光切割一次加工完成，无需后续二次铣削加工，有效控制加工成本；立柱采用标准规格的方形钢管制作，直线度容易保证，与圆盘的连接采用抱箍式锁紧结构，无需焊接固定，可根据实际使用需求灵活调整两层圆盘的安装高度，适配不同高度的挂载物件。结构受力方面，通过底部三角底座的配重平衡上层挂载物件的偏载力矩，即使单侧挂载满额定负载的物件，

　　整体结构也不会发生侧翻，每层圆盘的挂载位置沿圆周均匀分布，引导操作人员均衡放置物件，避免长期偏载导致立柱发生弯曲变形。实际使用过程中，该工装可帮助操作人员快速归类放置不同类型的实验耗材或待加工工件，减少找件、取件的无效动作时间，同时圆盘边缘做了倒圆角处理，不会划伤操作人员手部或刮蹭损坏工件表面，外露的金属表面可根据使用场景做喷塑或不锈钢抛光处理，适配洁净实验室、普通机加工车间等不同环境的使用要求。
