冲击能量回收式减速发电装置结构设计

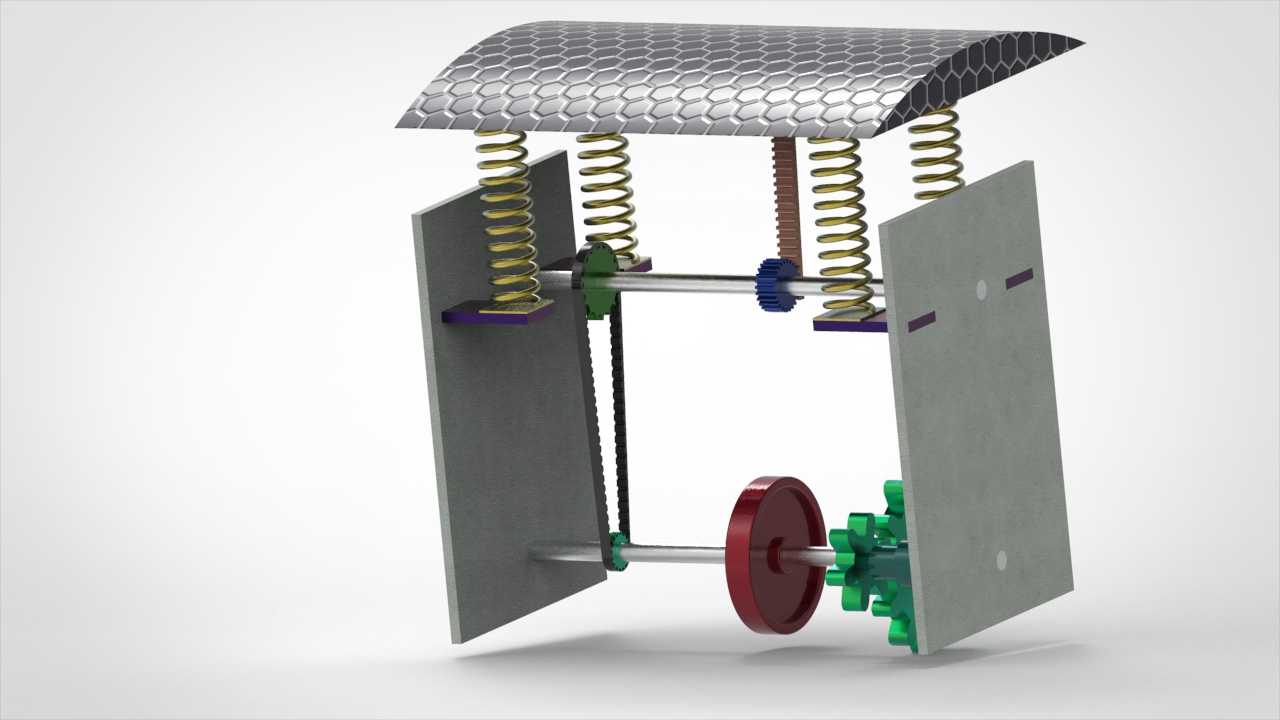

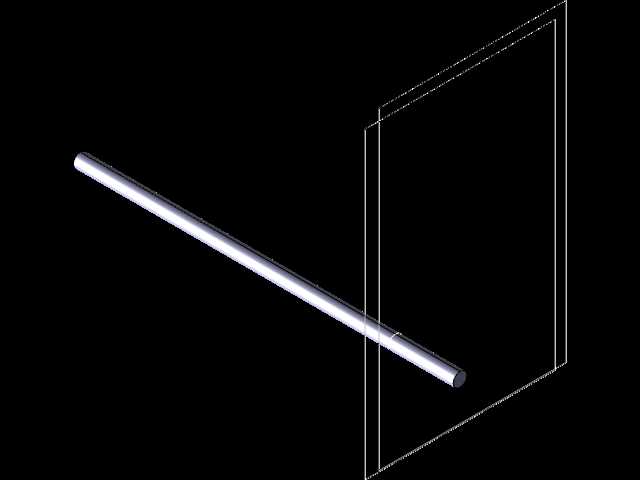

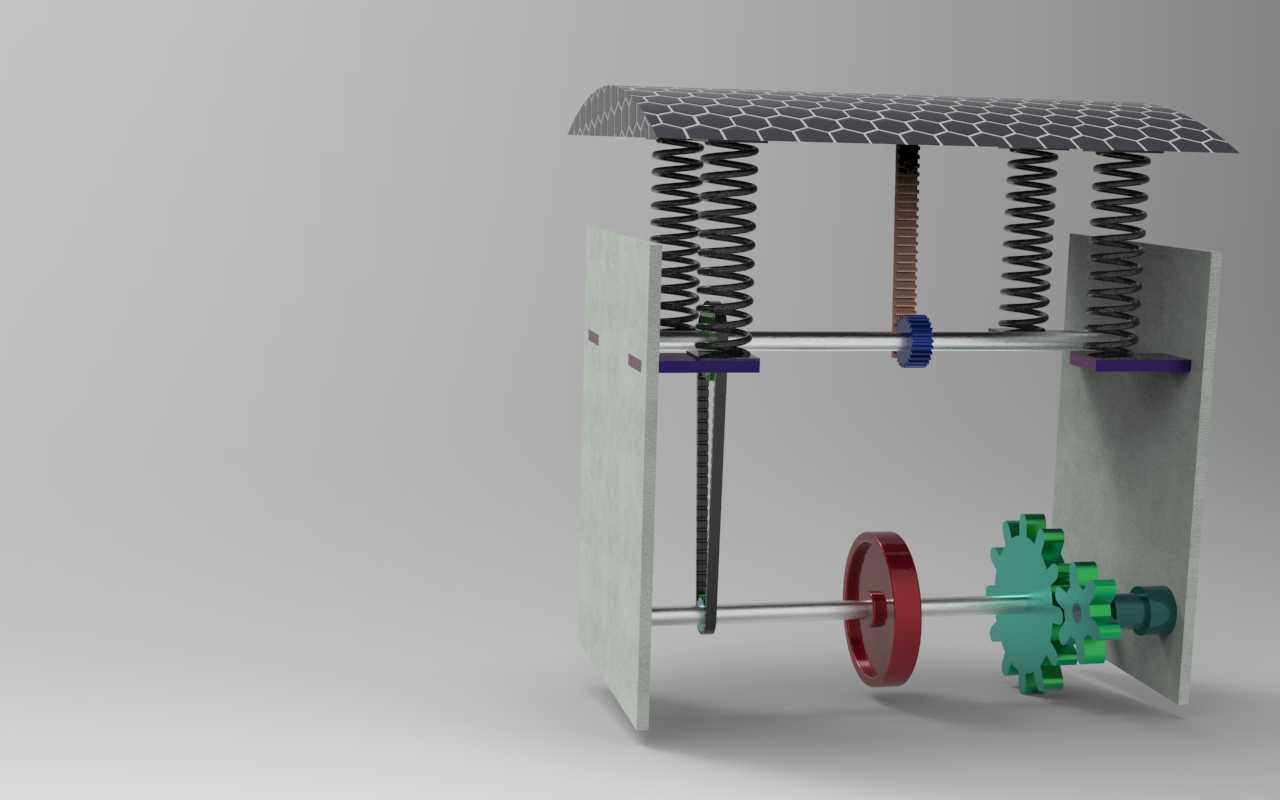

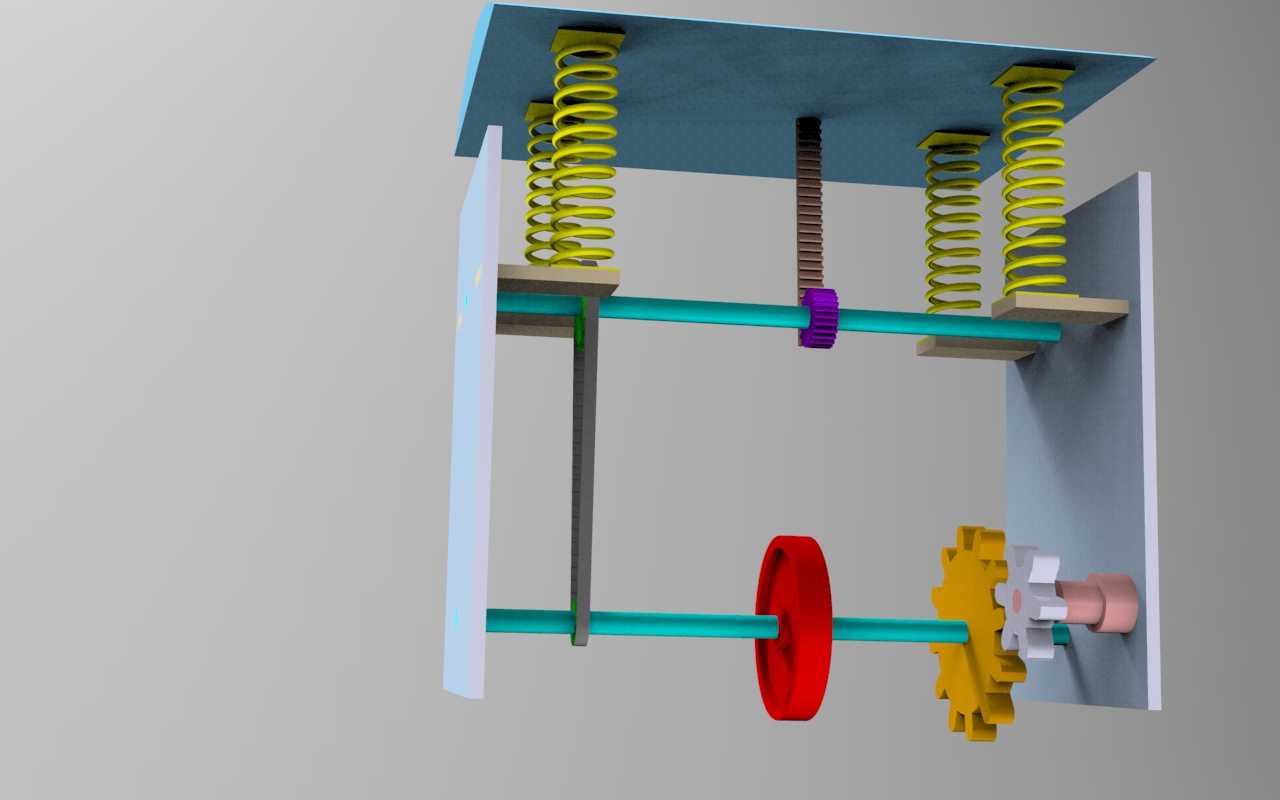

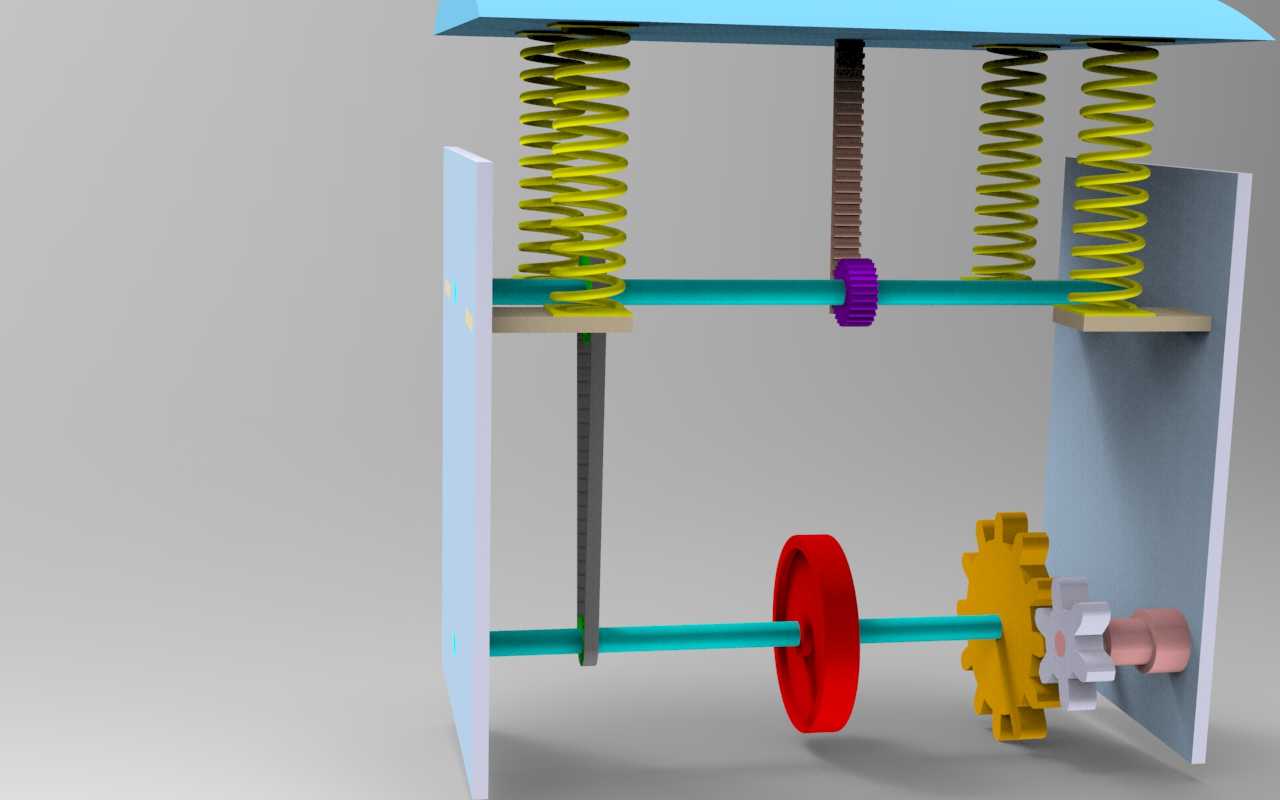

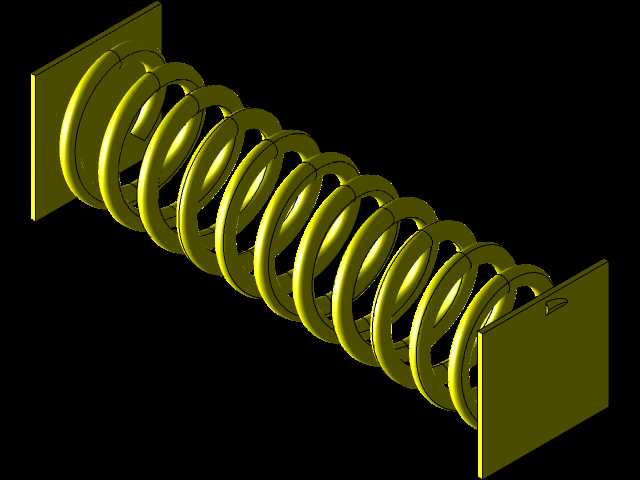

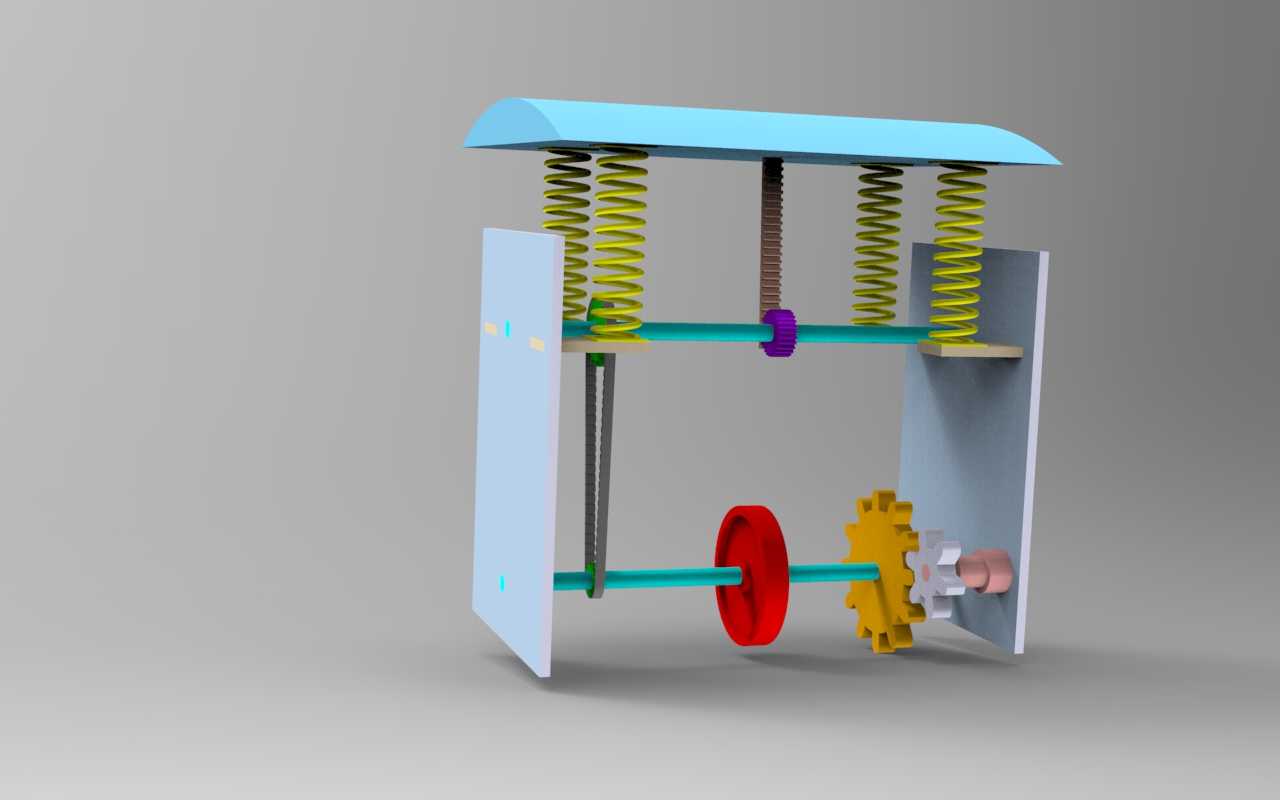

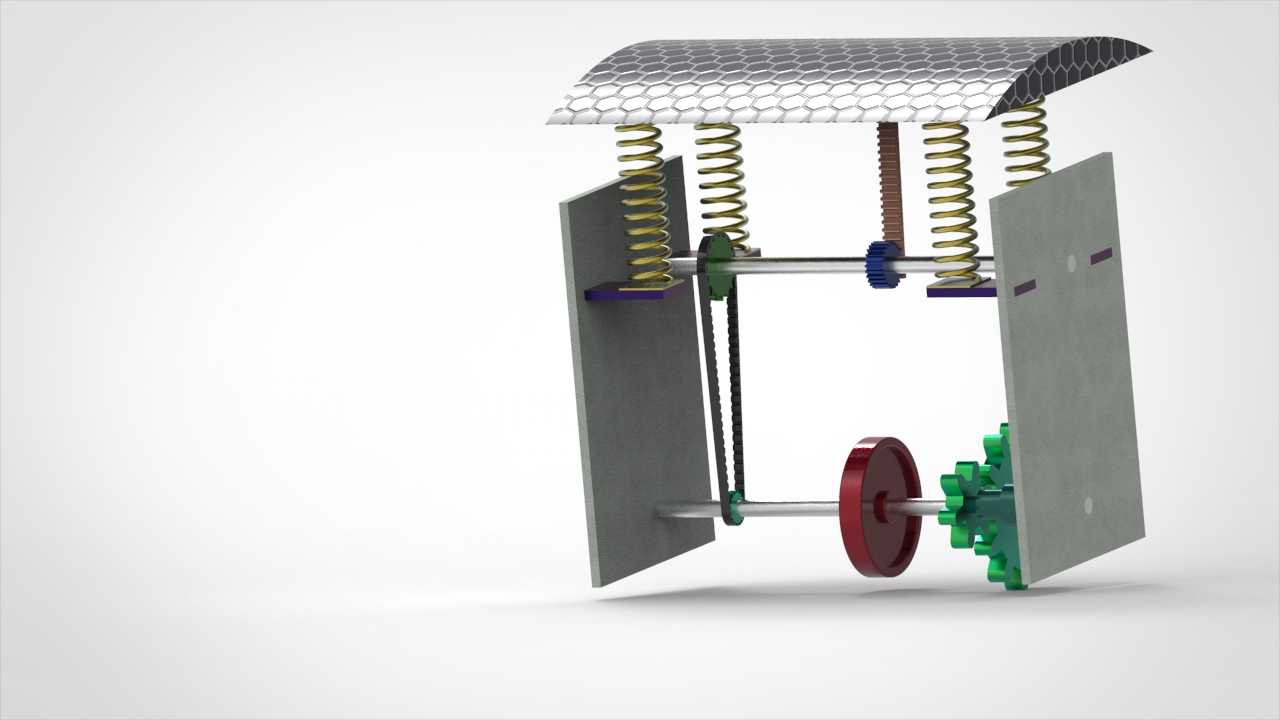

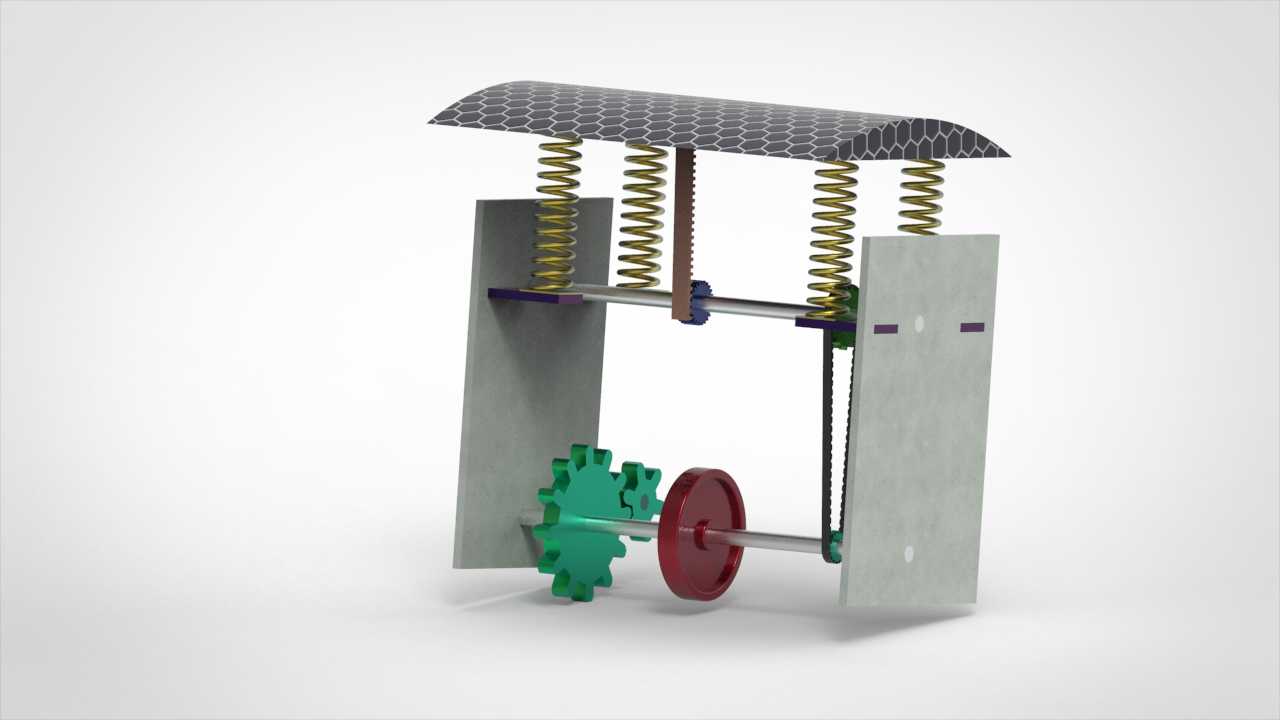

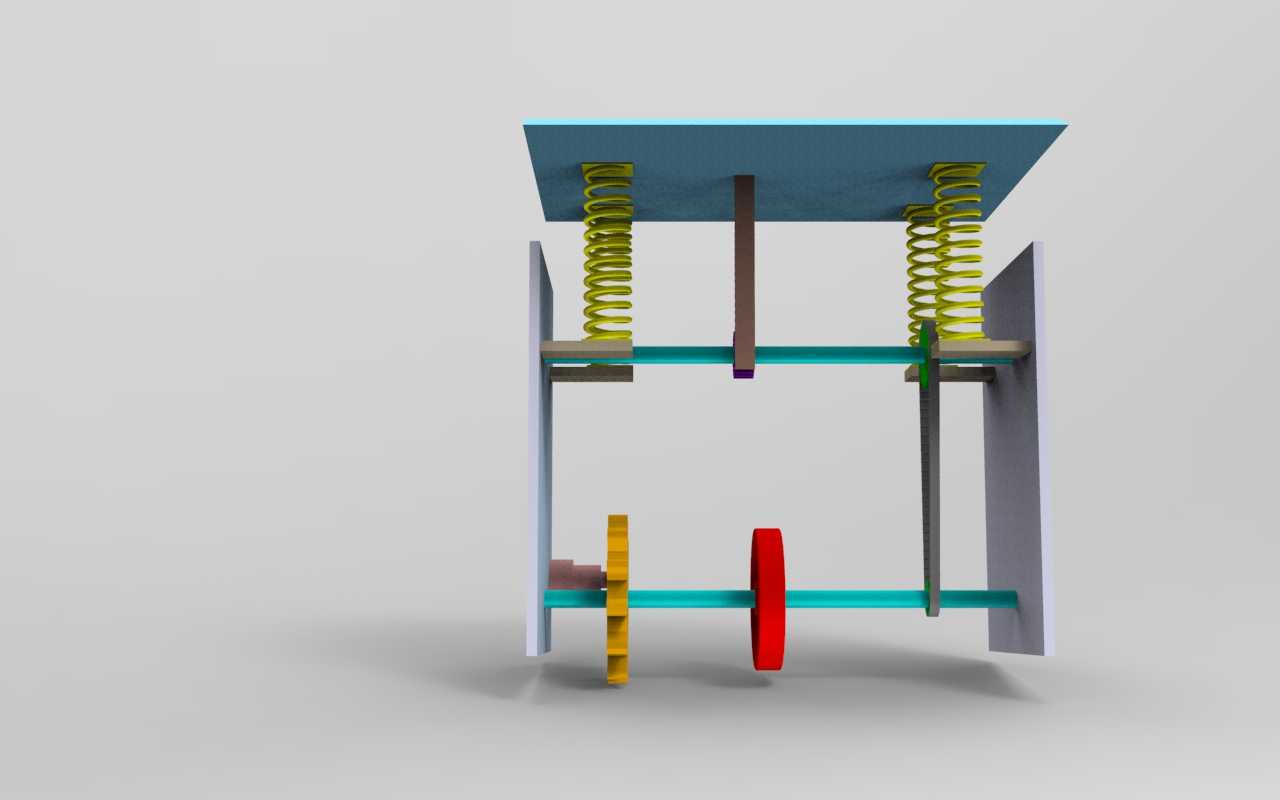

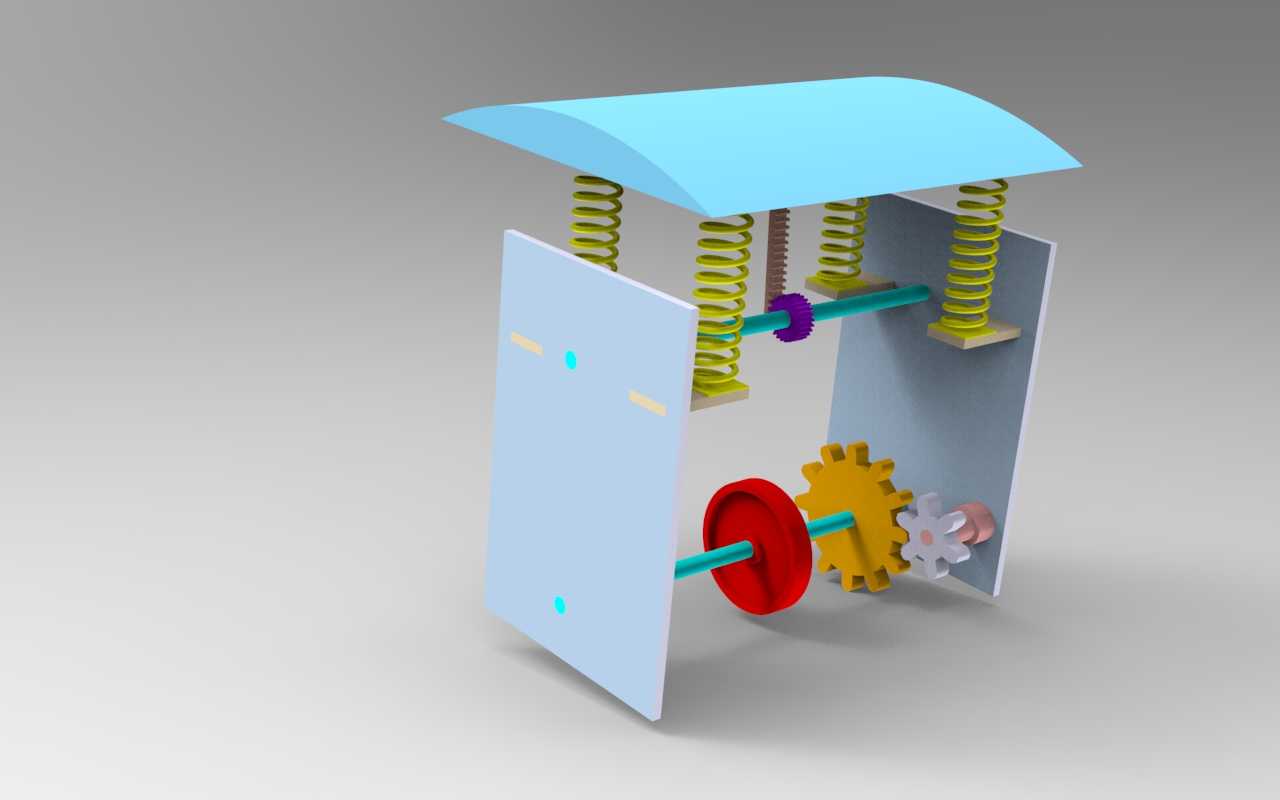

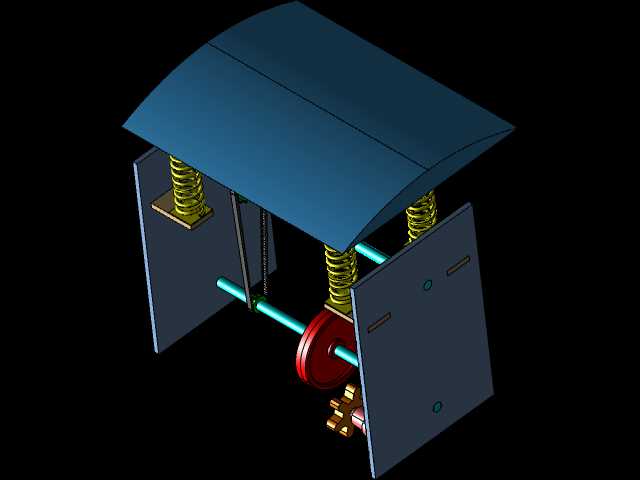

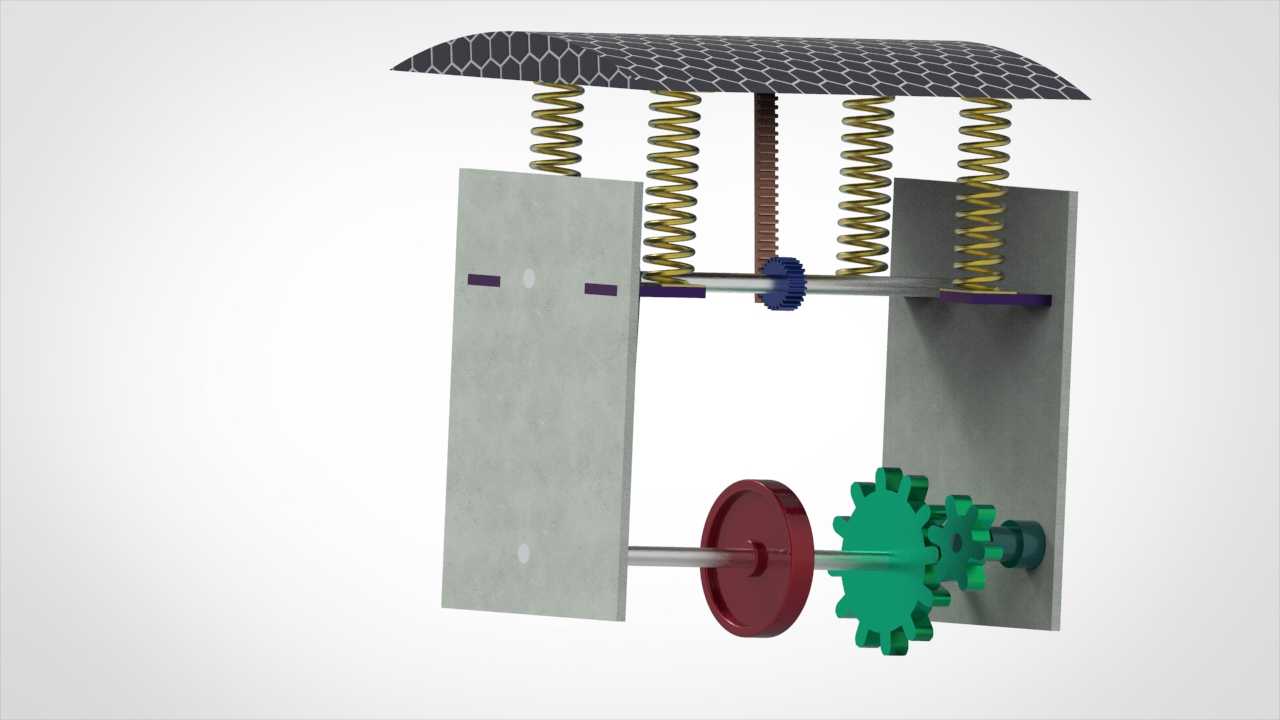

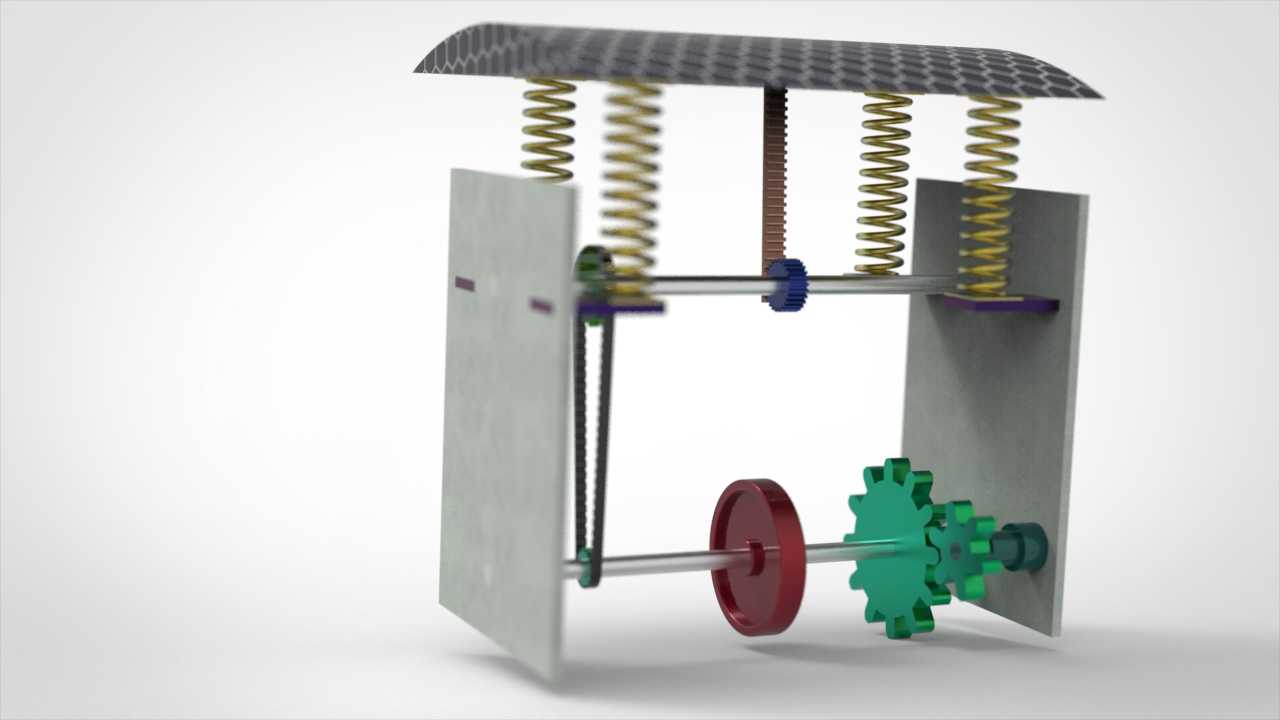

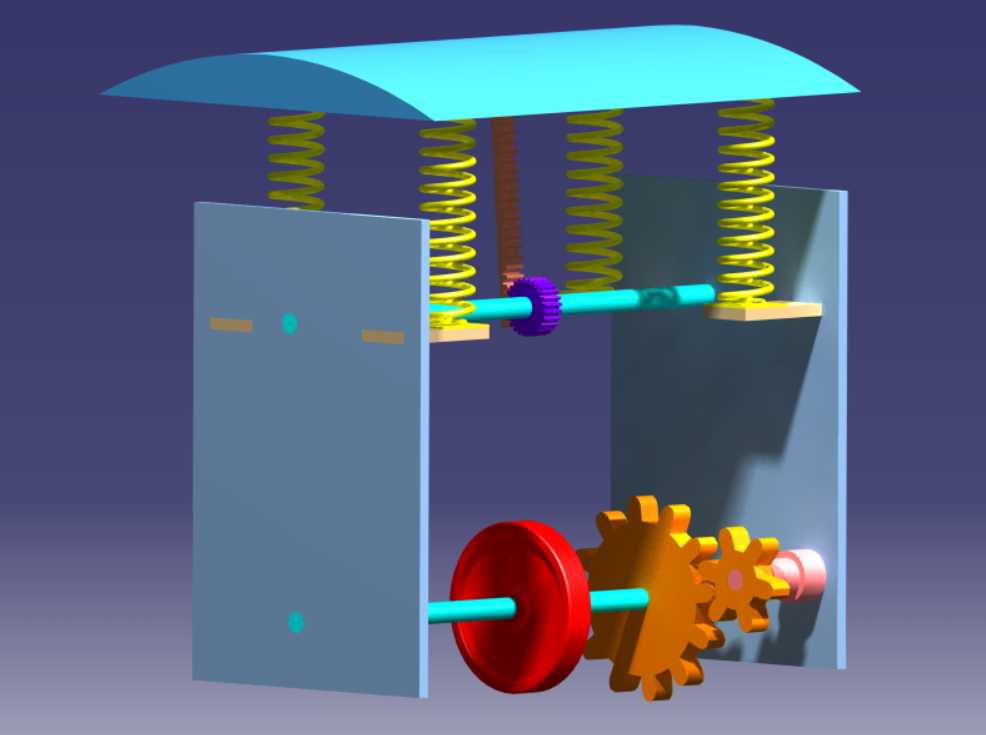

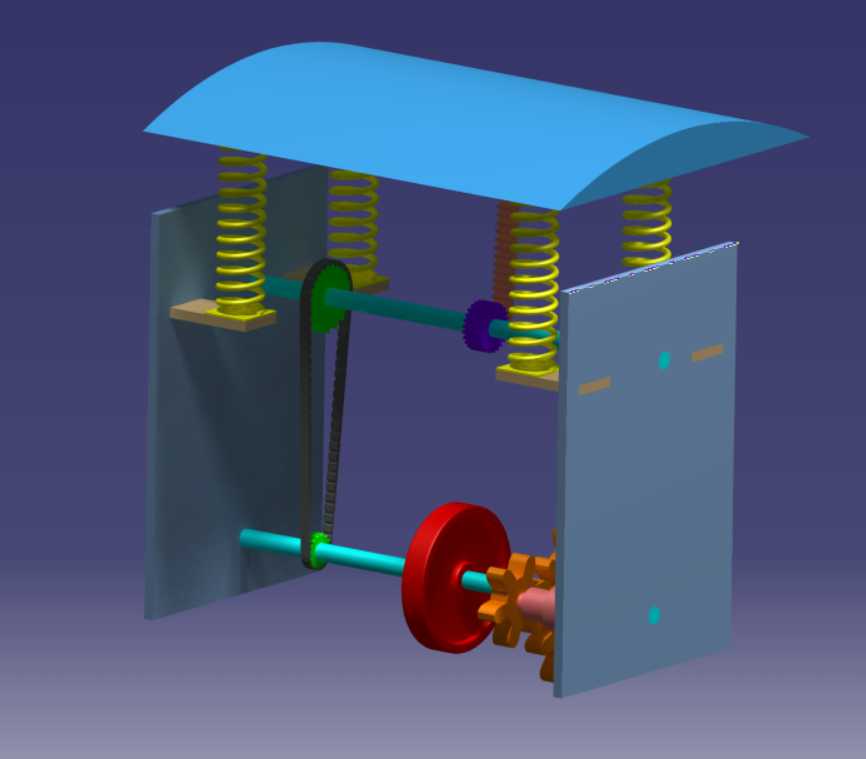

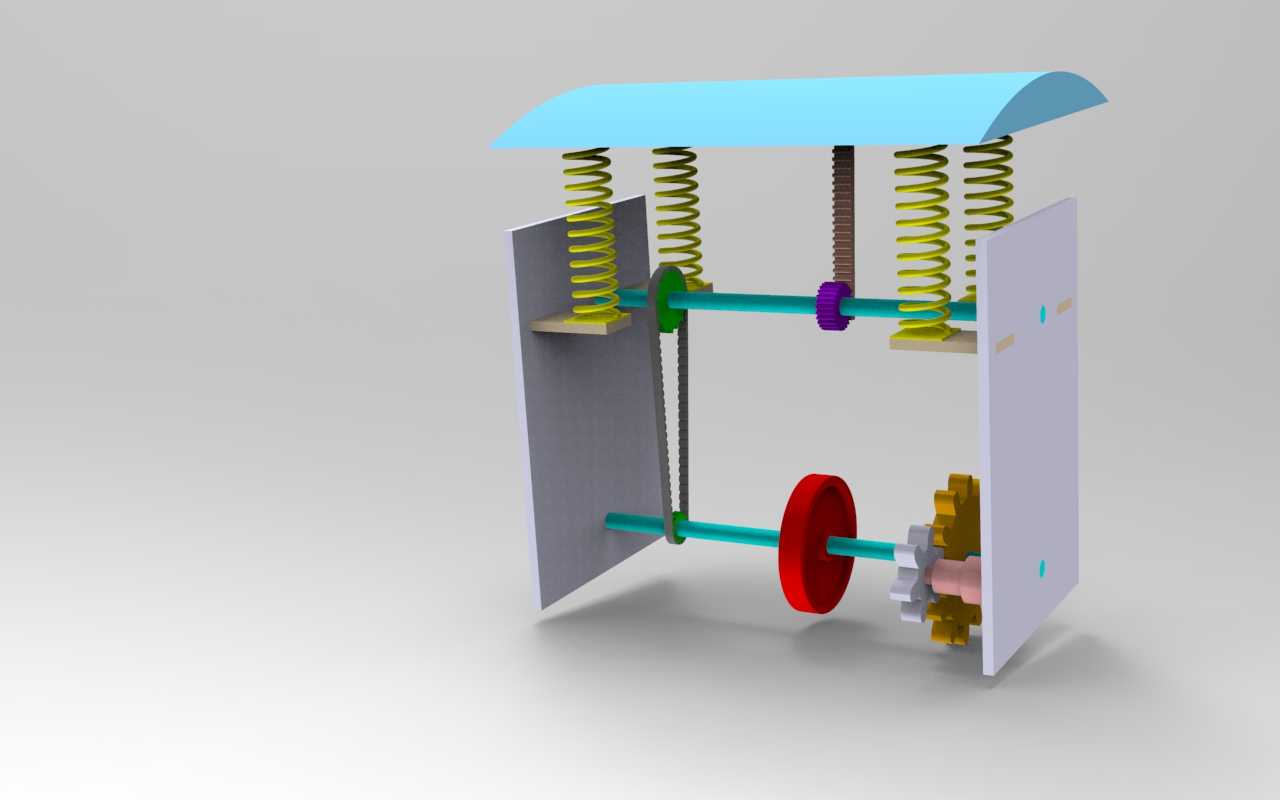

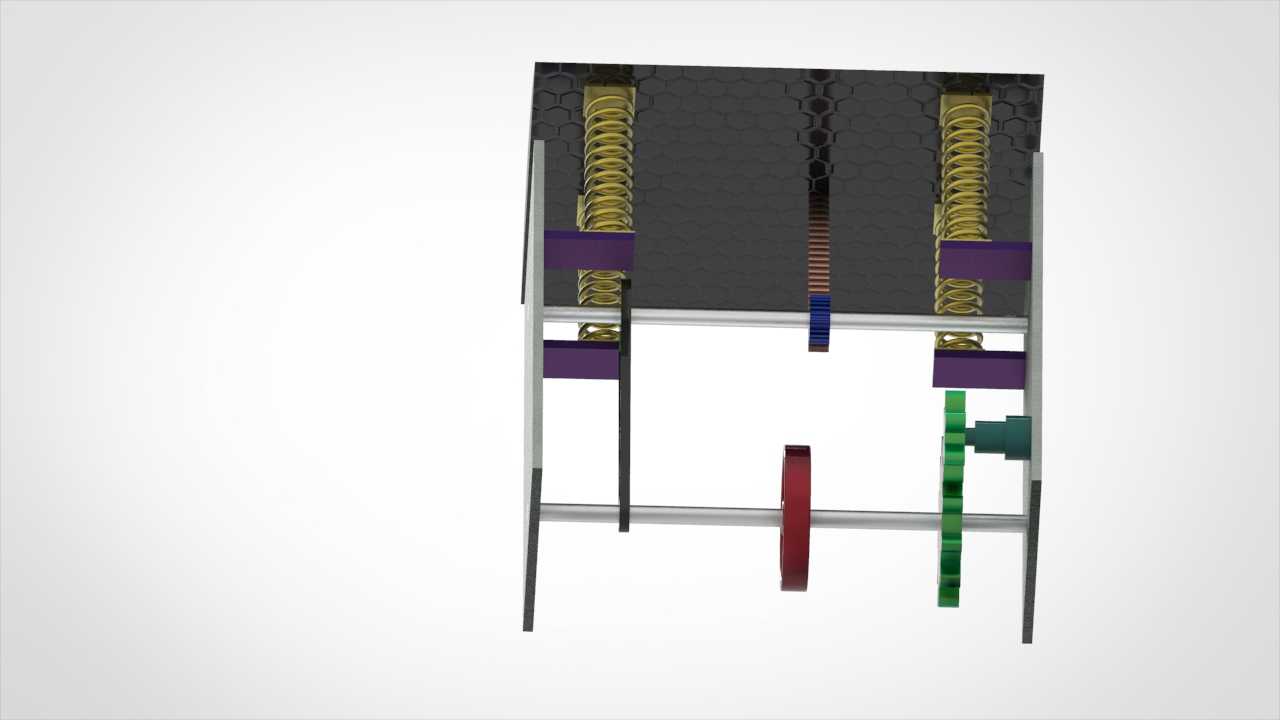

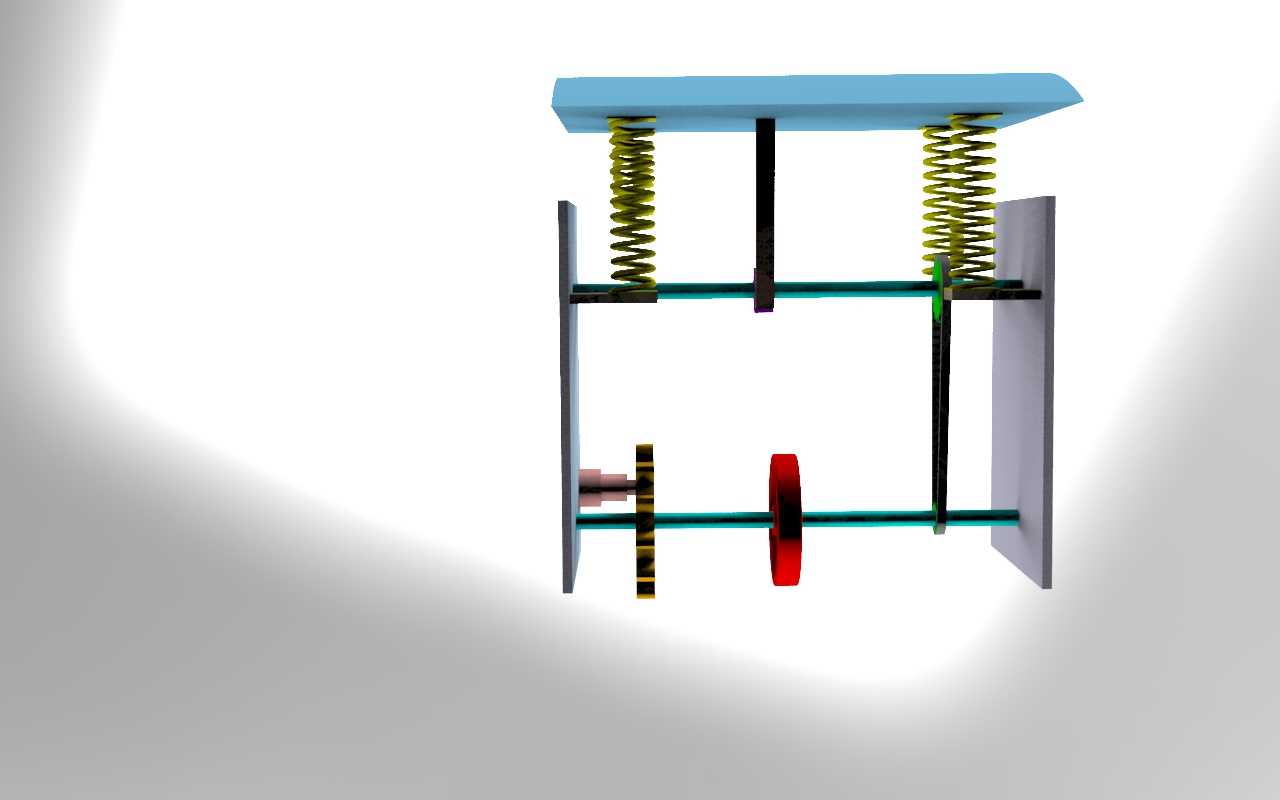

　　该装置核心设计逻辑围绕减速工况下的冲击能量捕获展开，区别于传统减速机构仅完成转速扭矩匹配、将冲击载荷通过结构件耗散的设计思路，这套结构将减速过程中产生的往复冲击动能转化为可利用的电能，适配多类存在周期性减速冲击的机械场景。从结构布局来看，装置采用双侧立式支撑板作为承载基体，两块平行布置的金属板材承担所有传动部件、缓冲部件的安装定位功能，支撑板上预留的轴孔同轴度公差控制在IT7级，保证两根平行传动轴的运转同轴度，避免传动过程中出现卡滞、偏磨问题。上部缓冲单元采用对称布置的圆柱螺旋压缩弹簧，共四组弹簧分别对应支撑板的四个角点安装位置，弹簧上端承接弧形蜂窝结构的冲击承接面，下端通过导向座与上传动轴的轴承座连接，

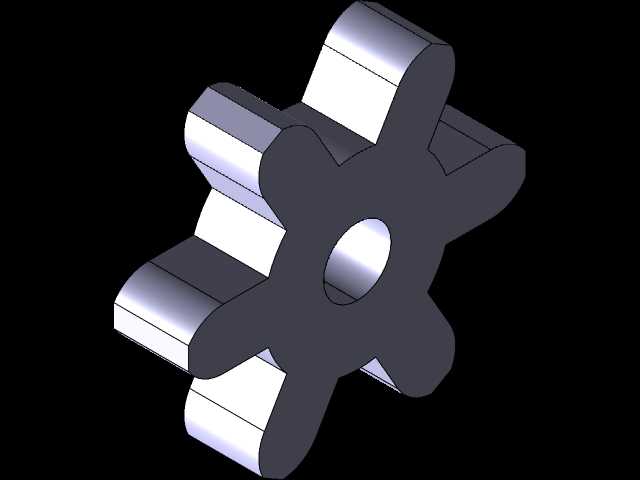

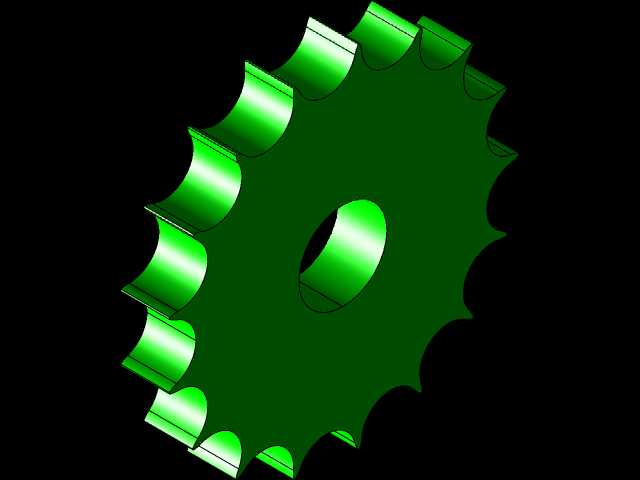

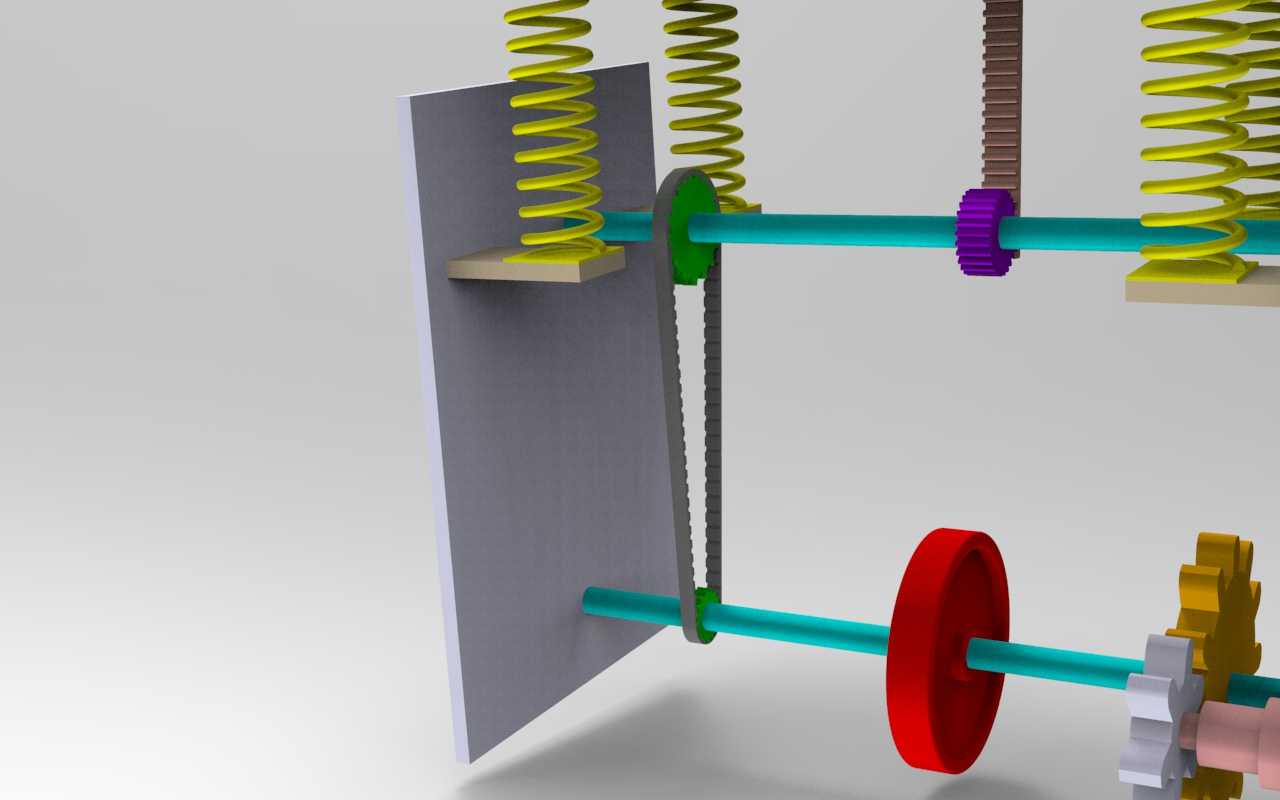

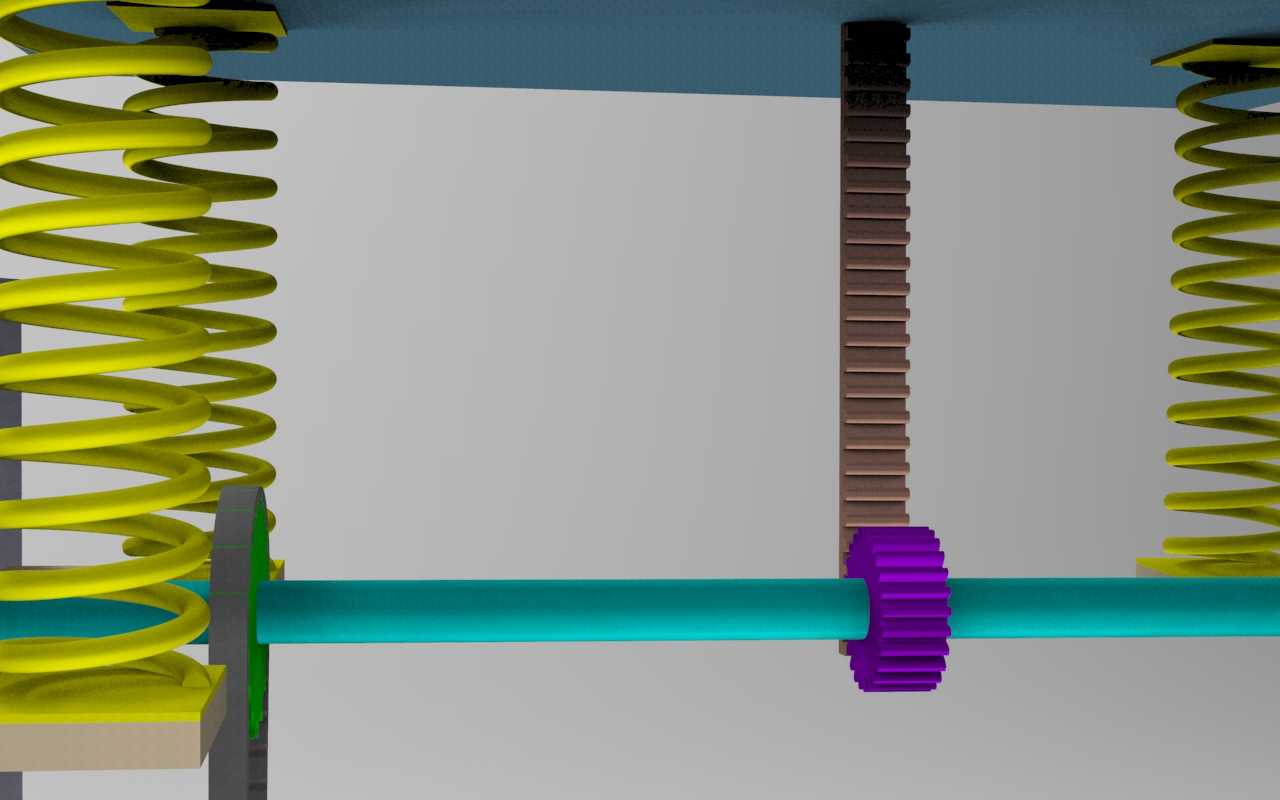

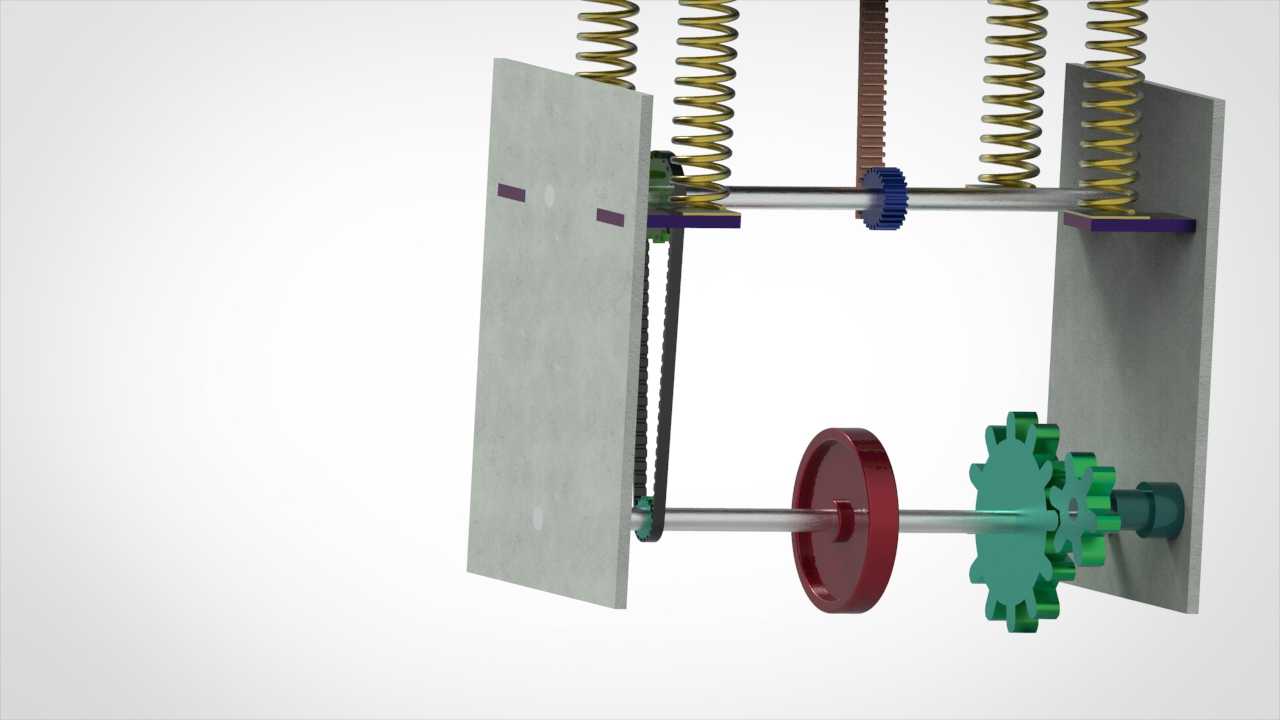

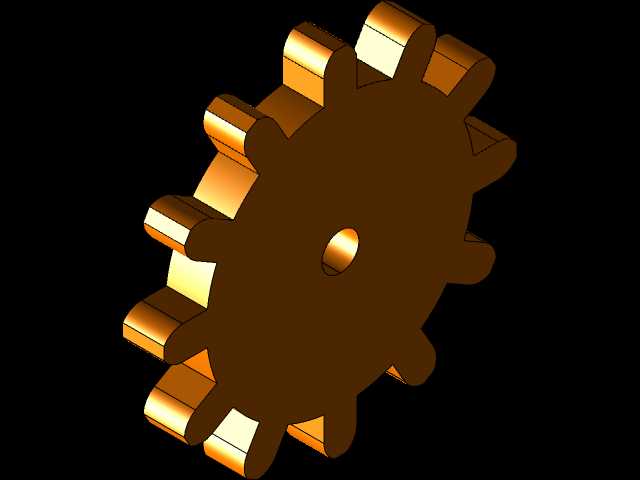

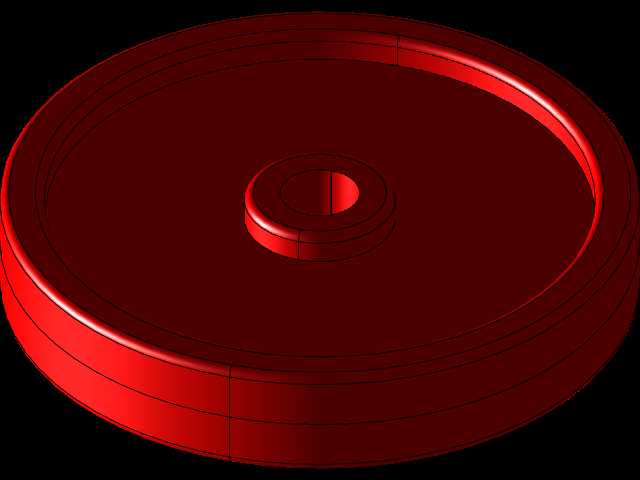

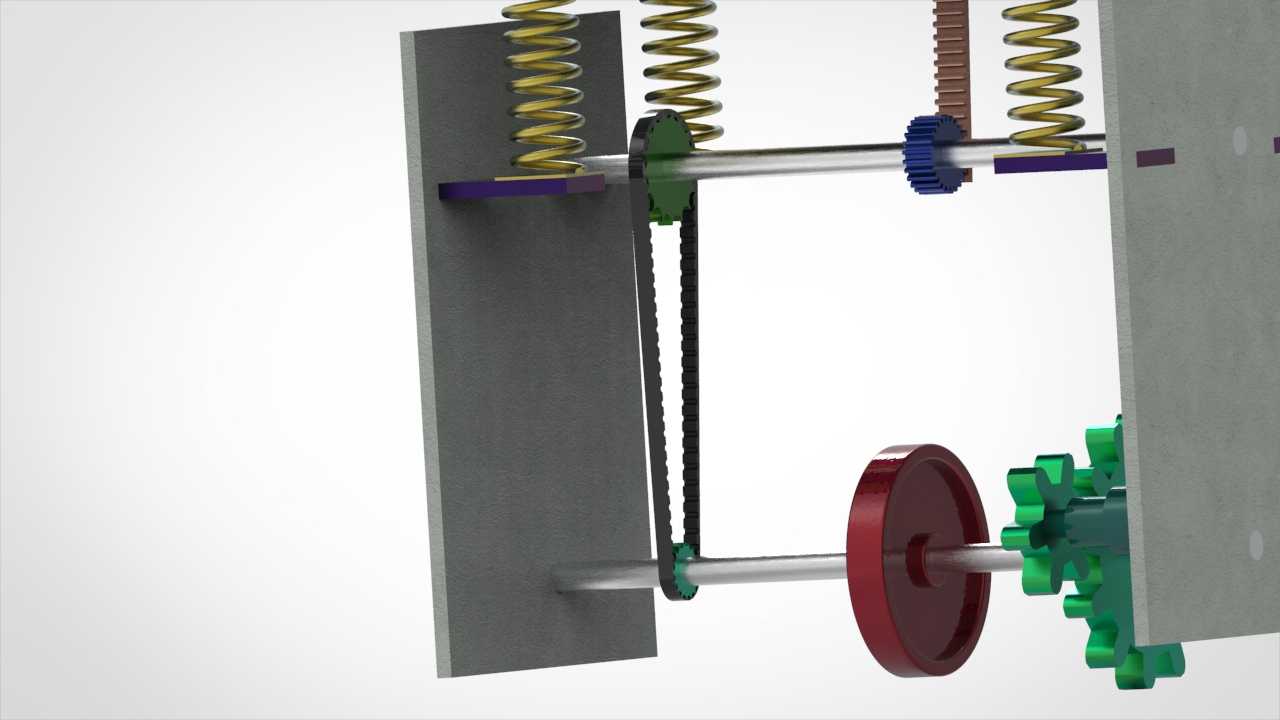

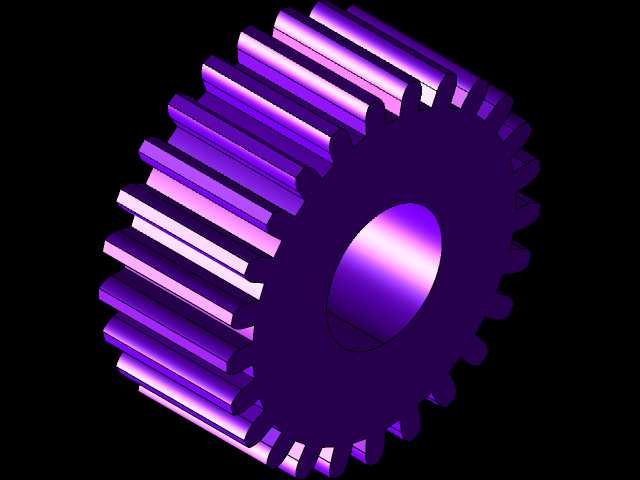

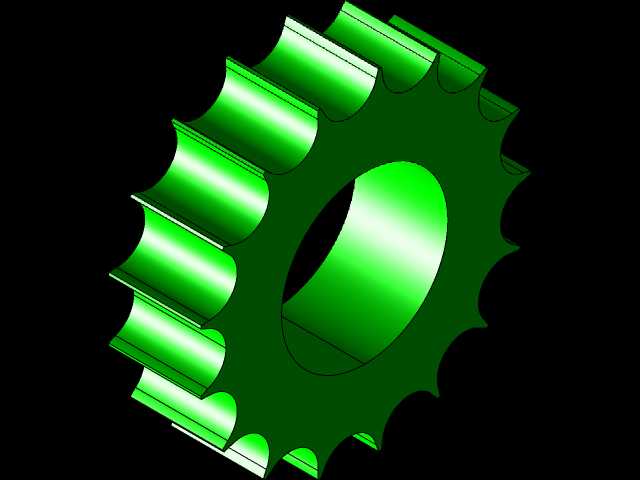

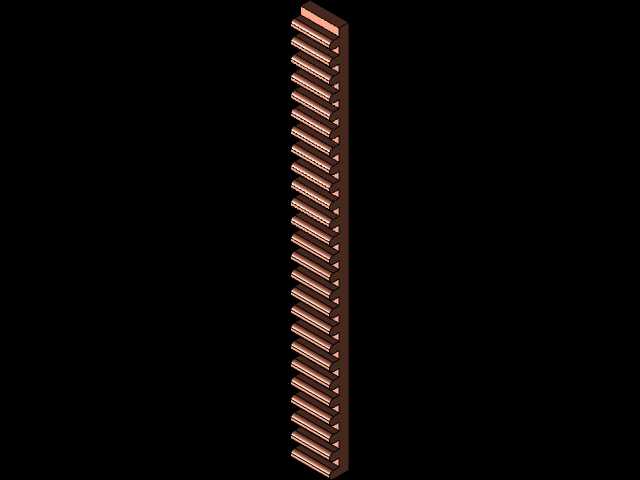

　　当外部冲击载荷作用于上部承接面时，弹簧将瞬时刚性冲击转化为可控的往复弹性位移，蜂窝结构的承接面采用弧形曲面设计，既可以分散冲击载荷的应力集中，也能在大载荷冲击下通过自身微变形吸收部分峰值能量，避免冲击直接传递到传动部件造成齿轮打齿、轴类变形等失效问题。传动系统采用两级传动设计，上传动轴布置有啮合齿轮组，将弹簧带动的上下往复位移通过齿轮齿条结构转化为旋转运动，齿条与上部缓冲结构的活动支架刚性连接，齿轮与上轴通过平键传递扭矩，同时上轴通过同步带轮传动结构将扭矩传递到下传动轴，下传动轴末端安装有惯性飞轮与发电转子连接结构，飞轮的作用是存储往复运动输入的不连续动能，保证输出到发电单元的转速保持相对稳定，

　　避免因冲击载荷的间歇性导致发电电压波动过大。安装边界方面，双侧支撑板的外侧平面为安装基准面，可通过螺栓直接固定在设备的减速承载位，装置整体的横向安装尺寸适配多数行走类机械的减速安装空间，上部弧形承接面的弧度与常见设备的底部安装轮廓匹配，不需要对原有设备的主体结构做大规模改造即可完成加装。实际应用场景中，这类结构可适配行走机械的制动减速工况、重载设备的行程末端减速工位，传统减速场景中冲击能量大多通过摩擦片发热、结构件弹性形变耗散，不仅造成能量浪费，长期的冲击载荷还会缩短设备结构件的疲劳寿命，这套装置在完成减速缓冲功能的同时，将原本耗散的冲击能量转化为电能，可直接供给设备的低压用电单元，比如传感器、指示灯、小型控制模块等，

　　降低设备的外接能源依赖。设计过程中针对弹簧刚度做了匹配计算，弹簧的预压缩量设置为总行程的15%，既保证空载状态下上部承接面的位置稳定，也能在额定冲击载荷下提供足够的缓冲行程，避免弹簧压并导致刚性冲击；齿轮组的传动比设置兼顾了往复运动的行程与发电转子的额定转速区间，保证常规冲击频次下转子转速处于高效发电区间；同步带传动的选择则是考虑到冲击载荷下的传动缓冲，相比齿轮直接传动，同步带可以吸收部分瞬时扭矩冲击，保护发电单元不受过载损坏。结构的维护性设计也做了对应考虑，所有传动轴的轴承座均采用可拆卸式安装结构，弹簧、齿轮、同步带等易损件都可以在不拆解整体支撑板的情况下完成更换，下部飞轮位置预留了检修间隙，方便日常运维时检查传动部件的磨损情况。
