带安装支架的双万向节传动轴结构

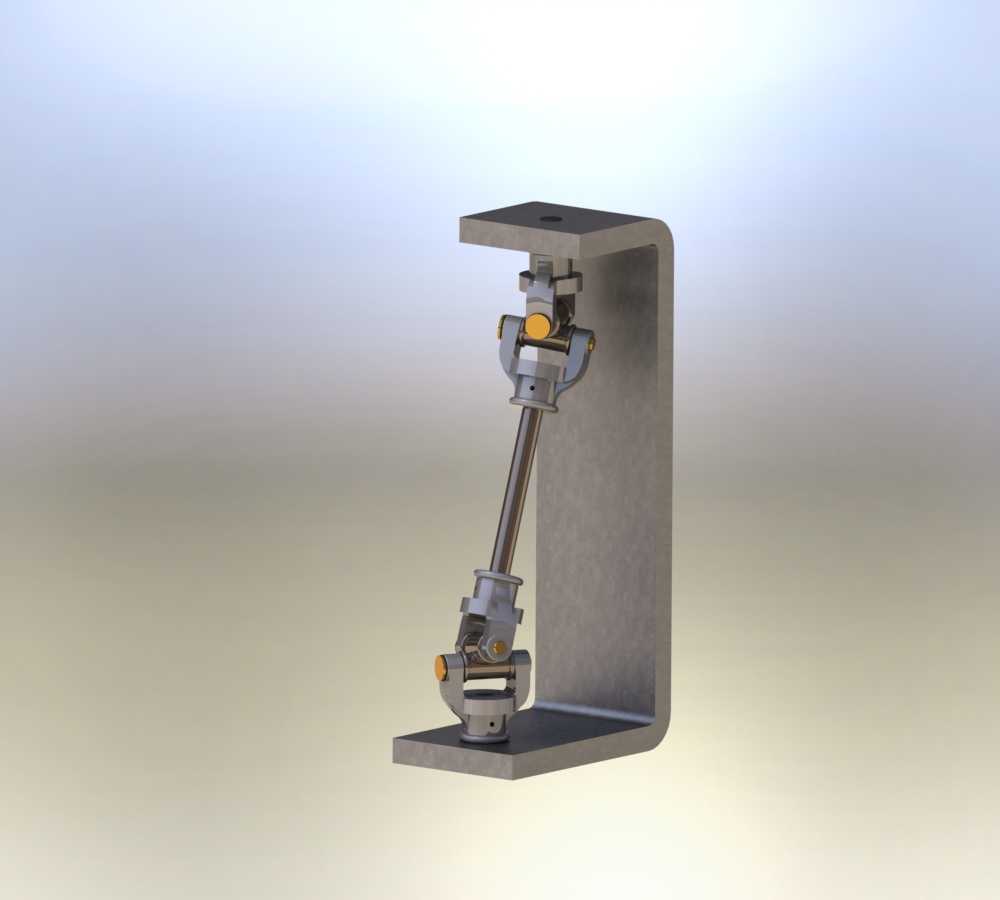

　　这套带C型安装支架的双万向节传动轴结构，常见于小角度偏移的两轴间动力传递场景，在轻工自动化输送线、小型专用设备的进给机构、台架式试验装置的动力输出端都能见到这类结构的应用，它的核心作用是补偿主动轴与从动轴之间的安装角度偏差、轴向小范围窜动，避免刚性连接带来的轴系憋劲、轴承额外负载、运转卡滞等问题。从结构组成来看，整套部件分为C型安装支座、上下两组十字轴式万向节、中间传动杆三个核心部分，C型支座采用折弯成型的钢板结构，上下两端各预留一组安装平面，平面上开设有定位安装孔，上端面用于对接动力输入端的安装基准，下端面用于连接负载端的固定基座，支座的立面作为整个传动组件的承载支撑，在设计时特意控制了立面的厚度与折弯圆角，既保证足够的结构刚性，

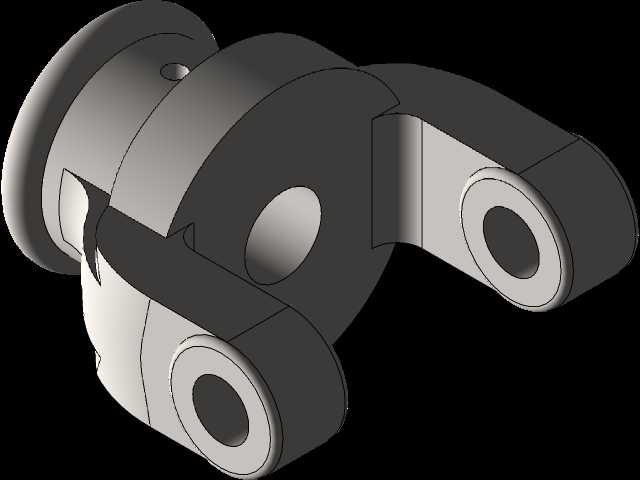

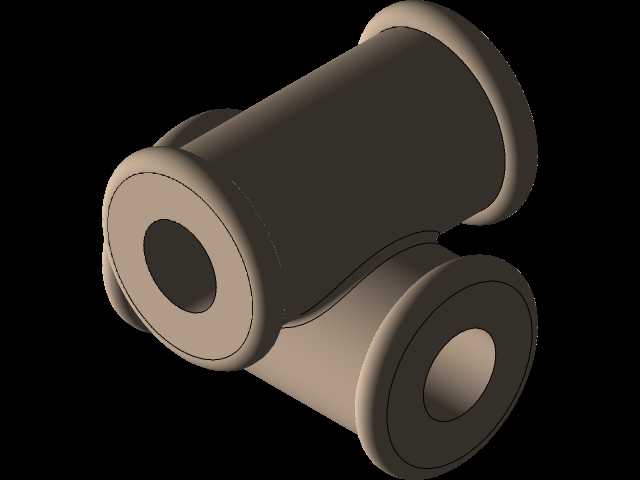

　　避免传动过程中支座出现共振变形，又不会过度增加整体重量。上下两组万向节采用对称布置的形式，十字轴的轴颈处配套有耐磨轴套，能够在长期往复转动过程中降低摩擦损耗，万向节的叉形接头分别与中间传动杆、支座上下端的安装座铰接，铰接处设置有限位结构，避免传动过程中万向节脱出铰接位。中间传动杆采用实心圆钢加工而成，杆身直径根据传递扭矩的大小做了匹配设计，两端与万向节叉的连接采用过盈配合加定位销的固定形式，保证扭矩传递过程中不会出现相对转动。在实际安装边界上，这套结构的安装基准完全依托C型支座的上下两个安装平面，安装时需要先将支座上下端面的平面度控制在合理公差范围内，避免支座本身的安装偏差额外增加万向节的偏转角度；

　　上下安装孔的孔位同轴度公差需要控制在0.1mm以内，保证输入端与输出端的轴系初始偏差在万向节的允许补偿角度范围内，通常这类小型双万向节结构单节允许的最大偏转角度在15°以内，双节配合使用时可以补偿更大范围的空间角度偏移，同时保证输入与输出端的转速同步，不会出现单万向节传动的转速波动问题。在设计思路上，这套结构没有采用复杂的花键伸缩结构，而是依托双万向节的铰接特性补偿小范围的轴向位移，更适合安装位置固定、轴系偏移量不大的固定台架类设备，相比带伸缩花键的传动轴结构，零件数量更少，加工难度更低，后期维护时只需要定期在十字轴铰接处加注润滑脂即可，不需要频繁拆解维护花键副。在实际选型应用时，需要根据传递的额定扭矩核算中间传动杆的直径、

　　十字轴的轴颈强度，同时要核算支座的安装螺栓强度，避免传动过程中螺栓受剪切力断裂；在运转转速较高的应用场景下，还需要对整个传动组件做动平衡校正，避免高速转动时产生过大的振动，影响整套设备的运行稳定性。这类结构相比同步带、齿轮传动的优势在于，不需要严格保证两轴的同轴度，安装容错率更高，在安装空间受限、无法布置高精度同轴定位结构的台架设备中，能够大幅降低安装调试的难度，同时在设备运行过程中，能够吸收一部分轴系的冲击振动，对动力端的电机、负载端的工作部件都能起到一定的保护作用，避免刚性冲击损坏核心零部件。从加工工艺角度来看，C型支座可以采用钢板折弯后焊接端面安装板的形式加工，也可以采用整块型材铣削成型，前者适合批量生产时控制成本，后者适合小批量定制场景下获得更高的结构刚性；万向节的十字轴通常采用轴承钢淬火处理，表面硬度达到HRC55-60，保证耐磨性能，叉形接头采用中碳钢调质处理，兼顾强度与韧性，避免冲击载荷下出现断裂。在装配过程中，需要保证上下两个万向节的叉面处于同一平面内，这样才能保证双万向节传动的等速特性，如果两个万向节的叉面存在角度偏差，就会导致输出端转速出现周期性波动，长时间运行会加剧铰接处的磨损，同时带来额外的振动噪音。
