手动台式管道冲压夹紧压合装置

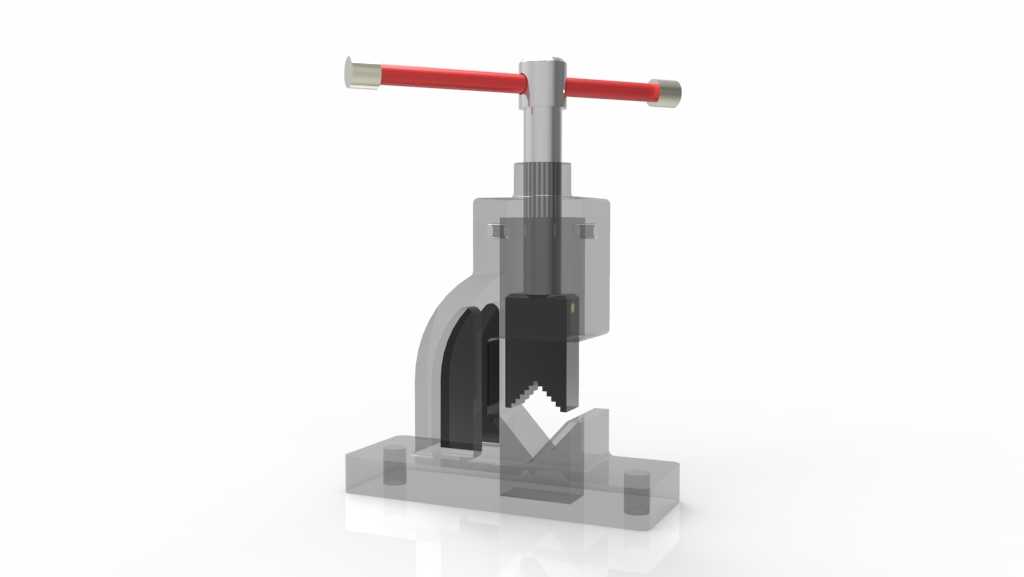

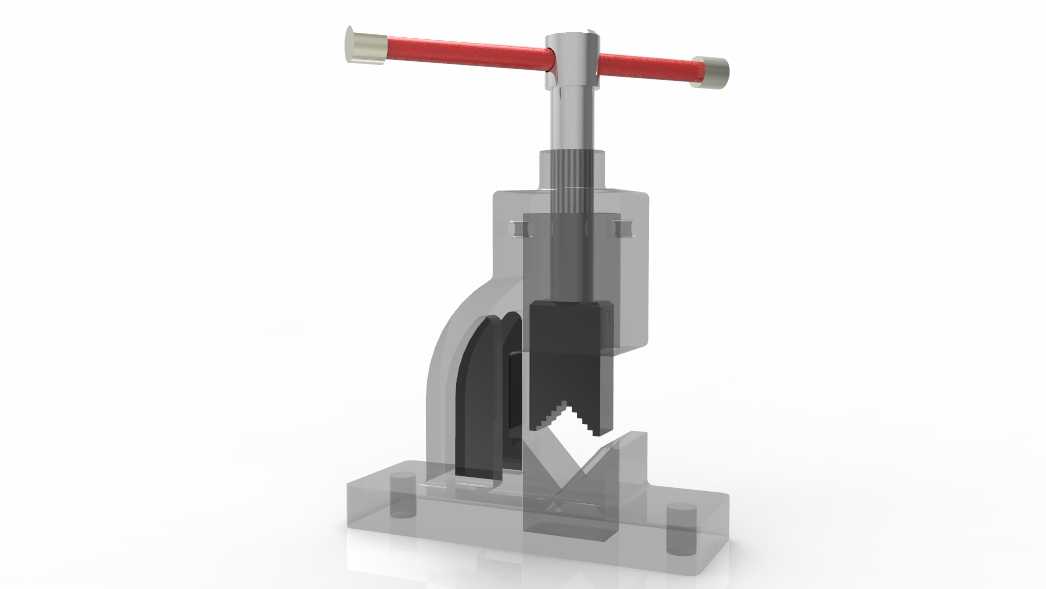

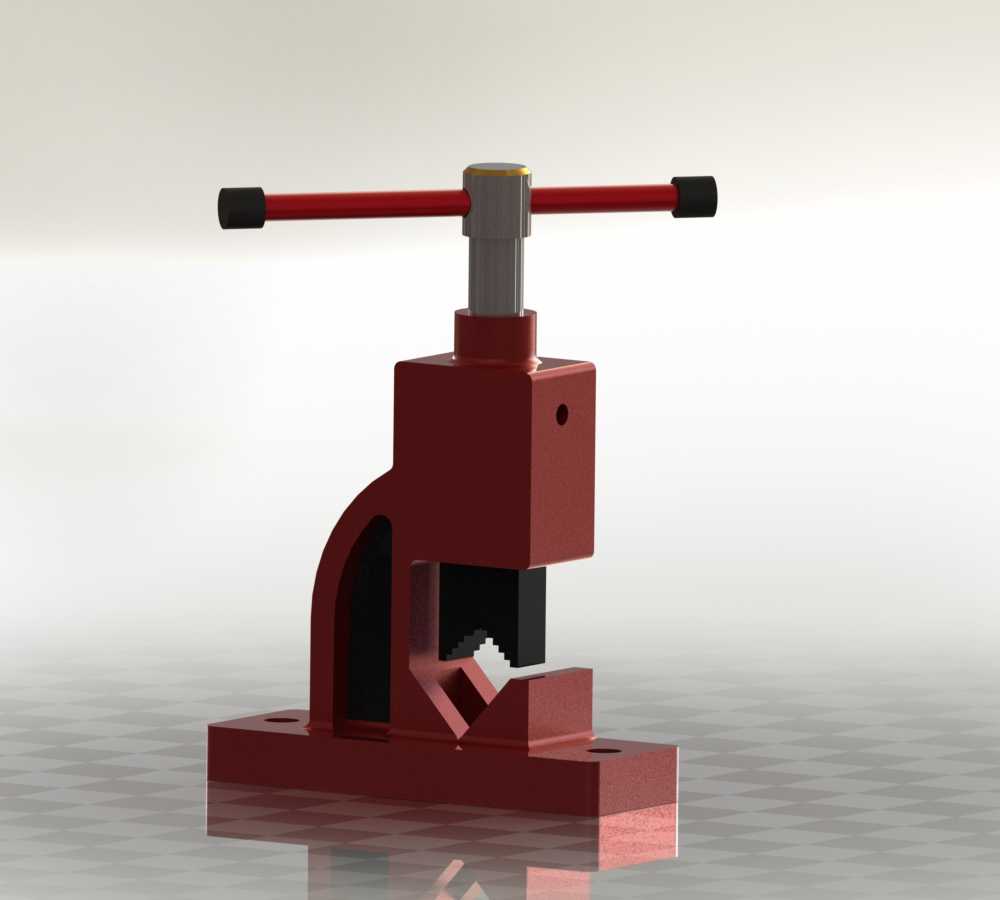

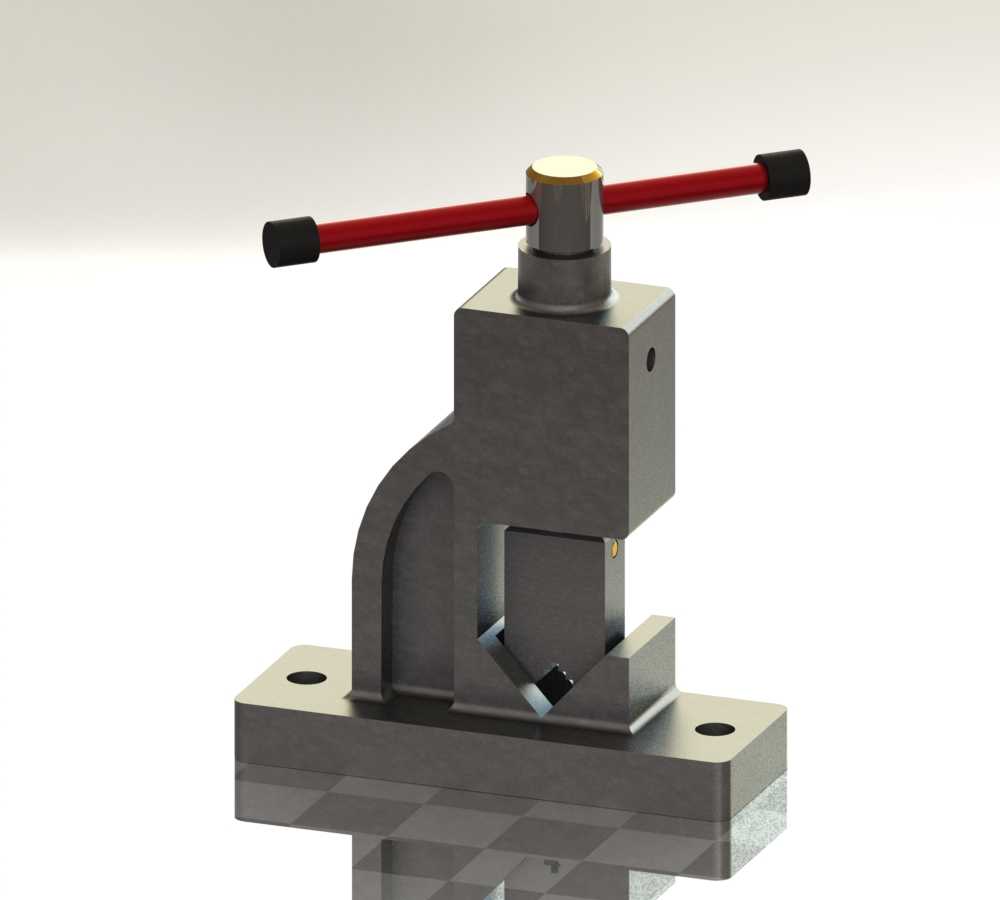

　　这款手动台式压合装置，主要面向小规格金属管材的现场加工、维修工位以及小批量管件生产场景使用，在水电安装、小型五金加工、汽配维修管路预制这类场景中，能替代笨重的大型液压压管设备，完成管材的端口压形、接头压套、管件冲扁、局部压印这类需要恒定轴向施压的工序。从结构布局来看，整机采用C型开式机身设计，这种结构的优势在于操作开口大，上下料时不会被机身结构干涉，操作人员可以从正面、侧面两个方向取放工件，适配不同长度的管材加工需求，不会因为机身喉深限制导致长管无法装夹。底座采用带安装孔的平板式结构，两个沉头安装孔沿机身纵向对称布置，安装时可以通过螺栓直接固定在钳工台或者专用工装架上，安装边界的孔位间距适配常规钳工台的T型槽间距，

　　不需要额外加工过渡转接板，固定后整机的侧向刚度足够承受手动施压时的偏载力矩，不会出现机身晃动的问题。施压操作部分采用T型手动压杆结构，压杆两端套有防滑绝缘握套，操作人员转动压杆时，通过内部的螺旋副结构将旋转力矩转化为压头的垂直向下进给压力，这种螺旋施压的结构相比杠杆式压机能提供更大的压合力，同时具备压力自锁特性，当压头下行到指定位置压紧工件后，不会因为管材的回弹作用力出现压头回退的情况，不需要额外设置锁紧机构就能保持施压状态，适合需要保压的管件压合工序。工件定位区域采用V型槽式定位座，V型槽的夹角为90度，能够自适应不同外径的圆形管材，装夹时不需要更换定位块就能兼容一定尺寸范围内的圆管，定位座的槽底与压头的同轴度经过结构校核，

　　压合时压头的作用力始终通过管材的轴心线，不会出现压偏导致的管件变形不对称问题。压头部分采用快换式结构设计，压头与螺杆端部通过圆柱销连接，可以根据不同的加工需求更换平压头、圆弧压头、冲缺口压头等不同形式的工作头，满足管件压套、冲扁、压痕、局部冲裁的不同工序需求。机身的立柱部分采用一体式铸钢结构的设计思路，C型臂的过渡位置做了大圆弧加厚处理，能够抵消施压时机身开口处的张开应力，长期使用不会出现机身臂变形导致的压头倾斜问题，整机的外形尺寸控制在小型台式设备范畴，占地面积不超过0.08平方米，不会占用过多的工位空间，适合在空间紧凑的维修车间、流动施工工位摆放使用。从实际使用的工况适配来看，这款设备不需要外接电源、气源动力，

　　完全依靠手动操作就能完成施压工序，在没有动力供给的野外施工、临时维修点位也能正常使用，相比气动、液压驱动的压管设备，不存在管路泄漏、动力不足的维护问题，日常只需要定期给螺旋副加注润滑脂就能保证操作顺畅，维护成本极低。在结构设计的细节上，压杆的长度经过人机工程校核，操作人员站立操作时转动压杆的手臂施力角度符合自然操作姿态，不需要过度抬臂或者弯腰就能施加足够的拧紧力矩，最大输出压力能满足直径20mm以内金属管材的压合需求，覆盖多数民用管路、小型气动管路、低压油路的管件加工需求。定位座的侧面预留有挡块安装螺孔，可以根据加工需求加装轴向定位挡块，实现管件压合位置的批量定位，在小批量重复加工同规格管件时，不需要每次划线找正位置，能有效提升加工效率。机身的所有棱边都做了倒角处理，不会出现尖锐边角划伤操作人员的问题，底座的下表面做了铣平加工，与安装台面贴合时不会出现翘曲，保证整机安装后的水平度，避免压头进给方向出现倾斜。
