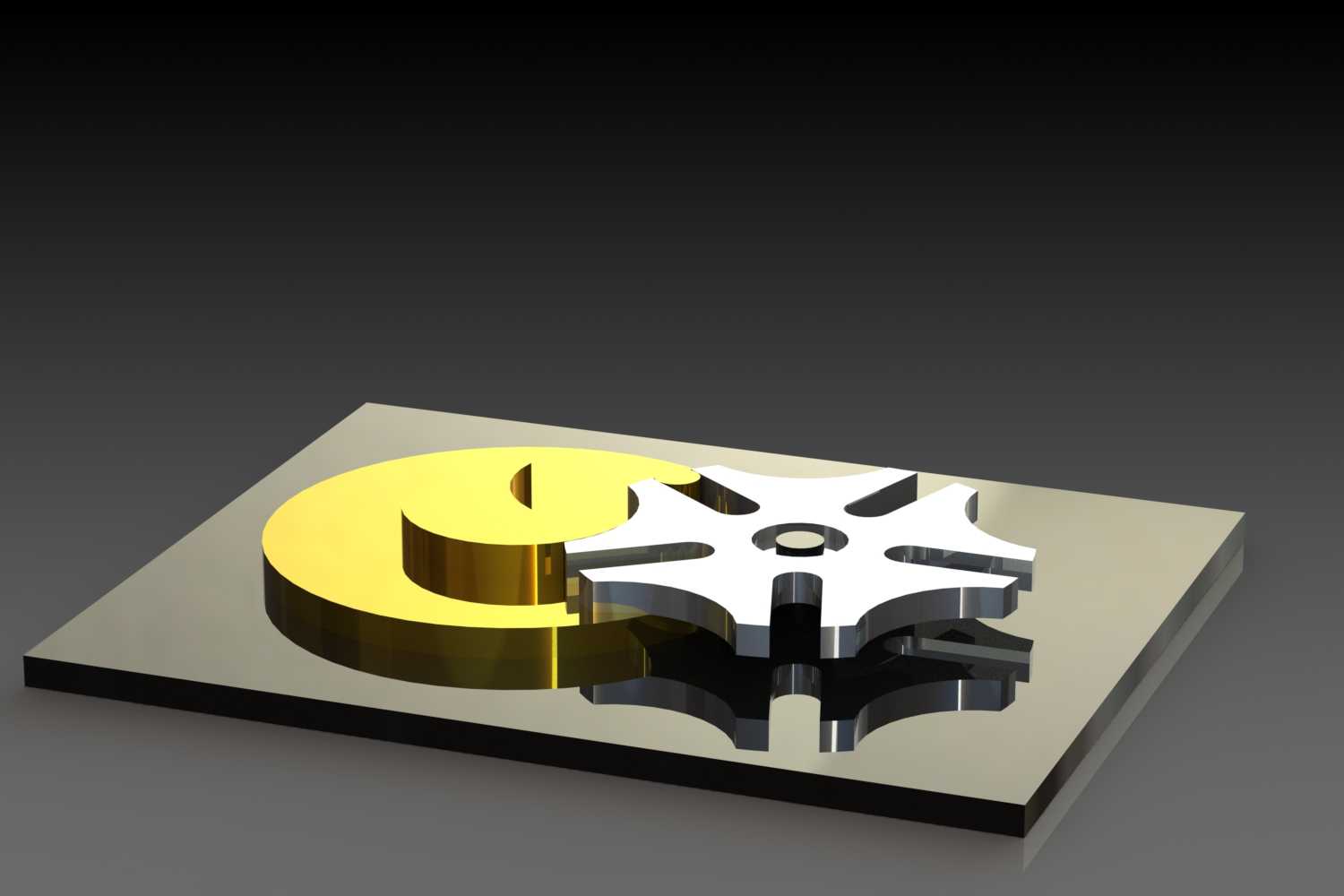

马耳他十字间歇传动机构结构展示

　　在自动化生产线的工位转位、轻工机械的送料步进、影视放映设备的胶片走片等场景中，间歇传动机构是实现周期性动停转换的核心部件，马耳他十字机构作为槽轮机构的经典构型，凭借动停比固定、传动冲击小、定位精度可控的特性，在中低速间歇输送场景中有着极高的应用普及率。这套结构的核心逻辑是通过主动拨盘上的圆柱销嵌入从动槽轮的径向槽，带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的凹锁止弧会与拨盘上的凸锁止弧贴合，实现槽轮的静止锁止，不需要额外加装定位制动组件就能保证停位阶段的位置稳定性，相比棘轮间歇机构，它的传动噪音更低，转位过程的速度变化更平缓，不会出现棘轮传动常见的回程冲击问题。从实际设计维度来看，

　　这套马耳他十字机构的槽轮采用六槽对称布局，对应每次转位60度的分度角，主动拨盘每旋转一周，槽轮完成一次转位加一次锁止停驻，动停时间比可以通过拨盘上圆柱销的回转半径与槽轮中心距的比值调整，在实际选型适配时，需要根据工位的停驻时长要求匹配对应的中心距参数，避免出现转位速度过快导致的工件移位，或是停驻时间不足无法完成工位加工动作的问题。外形尺寸方面，这套机构的整体安装边界控制在120mm×80mm的矩形安装面范围内，主动拨盘的输入轴中心与槽轮的输出轴中心距为45mm，槽轮的输出轴径设计为8mm，可通过键连接直接对接转台、送料辊等负载部件，安装底板上预留了四个M5的沉头安装孔，孔位按照60mm×100mm的标准间距排布，

　　能够直接固定在标准铝型材机架或者设备安装板上，不需要额外加工转接板。设计过程中需要重点关注几个配合公差：圆柱销与槽轮径向槽的配合间隙控制在0.02mm-0.05mm之间，间隙过大会导致转位到位时出现反向窜动，影响定位精度，间隙过小则会在传动过程中出现卡滞，加剧接触表面的磨损；锁止弧的配合面需要保证贴合度达到85%以上，否则锁止阶段槽轮会在外负载作用下出现微小转动，导致工位偏移。另外，主动拨盘的圆柱销根部做了R1.5的圆角过渡，避免应力集中导致销根断裂，槽轮的径向槽末端也设计了直径3mm的卸荷孔，减少槽根位置的应力集中，提升零件的疲劳寿命。在实际应用场景中，这类马耳他十字机构常被用在多工位自动装配机的转台驱动、瓶装生产线的星轮送料、

　　印刷设备的纸张步进输送等工况，相比凸轮式间歇分割器，它的结构更简单，加工成本更低，维护难度更小，适合在负载不大、转速不超过120rpm的中低速间歇传动场景使用，不需要复杂的润滑系统，只需要定期在圆柱销与径向槽的接触面涂抹润滑脂就能保证长期稳定运行。建模过程中需要注意锁止弧的起始位置与圆柱销的进出槽位置的相位匹配，必须保证圆柱销完全进入径向槽时锁止弧刚好脱离贴合，圆柱销完全离开径向槽时锁止弧刚好进入锁止位置，否则会出现传动干涉，导致机构卡死，这也是这类机构建模时最容易出错的相位匹配点。
