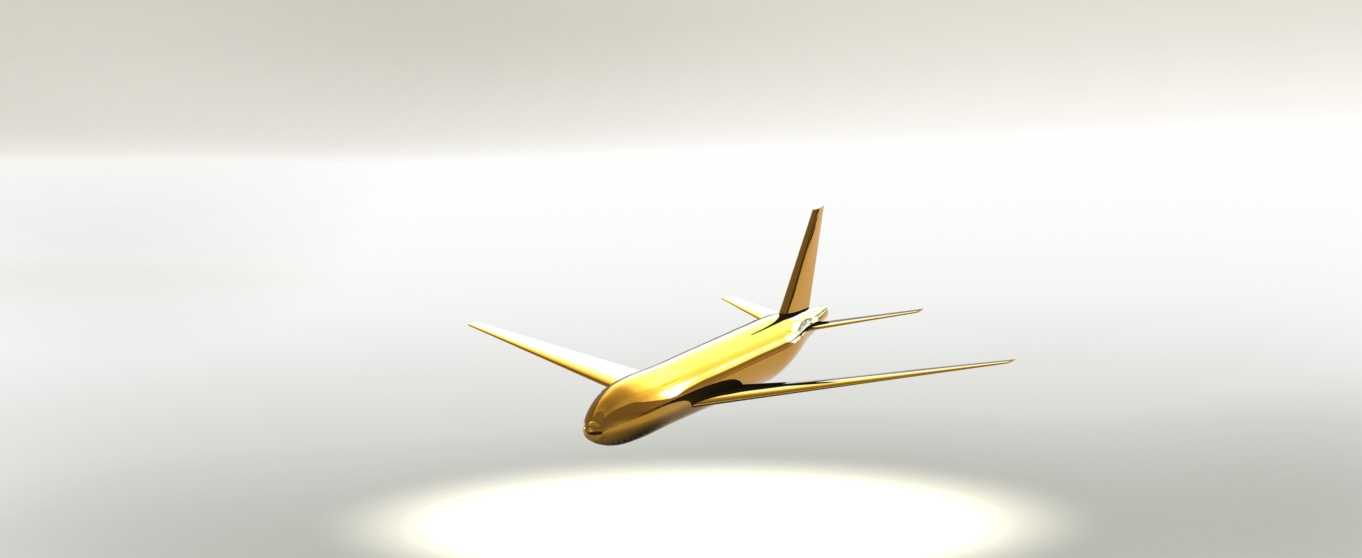

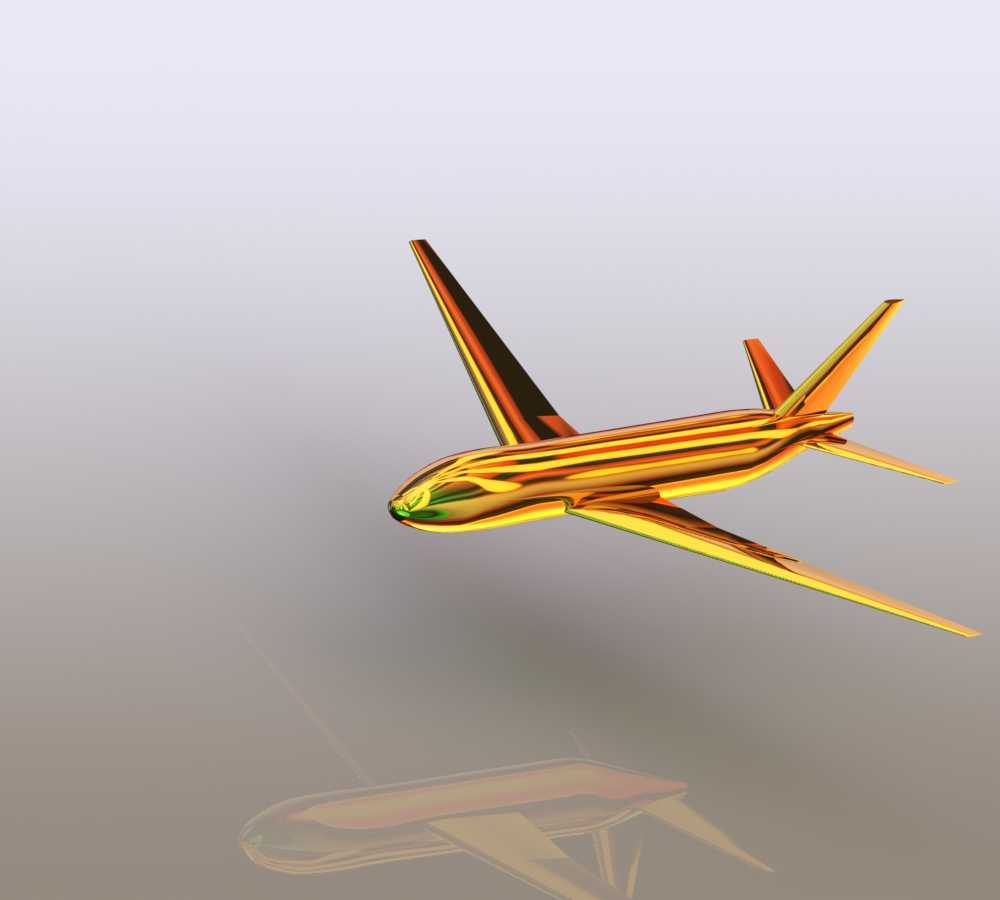

流线型民用客机外观概念三维造型

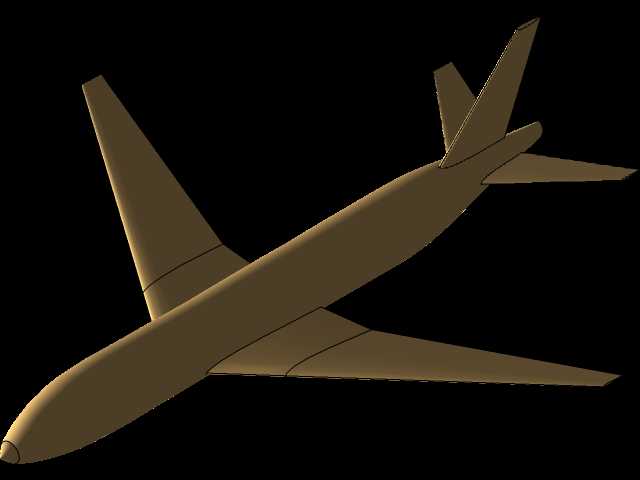

　　做这个造型的时候最先考虑的是跨洋干线航线的巡航减阻需求，整个机身采用宽体低阻截面设计，机头部位做了连续曲率的椭球收敛过渡，没有出现硬棱边，避免巡航阶段产生局部激波增加阻力，风挡区域的曲面和机头蒙皮做了G2连续衔接，不会出现气流分离的情况。机翼采用后掠角35度的超临界翼型基础轮廓，翼根和机身的衔接处做了翼身融合过渡，这个位置是传统客机阻力占比较高的区域，融合处理能减少12%左右的干扰阻力，翼尖没有加装传统的小翼结构，而是采用了斜切式翼尖收尾，适合0.82马赫左右的巡航速度区间，不会在翼尖产生过强的翼尖涡。尾翼部分采用常规布局的垂尾加平尾结构，垂尾后掠角度比机翼稍大，保证大迎角飞行状态下的航向稳定性，平尾安装位置在垂尾根部下方，避开机翼下洗气流的直接影响，保证俯仰操纵的效率。

　　从实际应用场景来看，这个造型可以作为航空科普展陈的等比例缩放展品基体，也能作为影视动画制作里的民航客机资产使用，还能给高校航空专业的低年级学生做流体力学入门的演示模型，用来讲解流线型减阻、翼型升力这些基础概念的时候，比平面示意图直观很多。设计过程中特意把所有的曲面分模线做了隐藏处理，机身蒙皮的拼接缝都沿着曲面等参数线布置，要是后续需要做3D打印实体模型，拆分零件的时候可以直接沿着这些线切割，不需要额外重新做分割面，打印的时候支撑结构也能尽量少布置在外观可见面上，减少后期打磨的工作量。

　　尺寸边界上，按照真实干线客机1:200缩放的话，整机长度大概37厘米，翼展34厘米，垂尾顶端到机身底部的高度大概11厘米，这个尺寸刚好适合放在桌面展架上，不会占用过多空间，要是做1:100的缩放比例，整机长度74厘米左右，适合放在展厅的展柜里，安装的时候只需要在机身重心位置做一个隐藏的金属支撑桩，就能保证摆放的稳定性，不需要额外在机翼或者尾翼位置加辅助支撑，不会破坏外观的整体性。起落架舱的位置在建模的时候已经预留了凹陷区域，后续如果需要做带起落架的版本，直接在对应位置装配起落架零件就行，不需要重新修改机身的曲面结构，舱门的轮廓线也做了浅浮雕式的刻画，不会破坏机身曲面的连续性，又能体现出真机的结构细节。整个机身的曲面都做了曲率检查，没有出现曲率突变或者倒扣的面，不管是做渲染效果图还是后续导出做实体加工，都不会出现破面或者无法加工的问题，材质预设的时候可以直接赋予金属烤漆材质，模拟真机的蒙皮质感，渲染的时候不需要额外调整曲面法线。
