V型八缸内燃机内部结构三维数模

　　在商用车动力总成、高性能乘用车辆、固定式工业动力机组的开发流程中，V型八缸发动机的结构验证始终是核心环节，这类动力装置凭借八缸分两侧呈V型排布的布局，在输出扭矩平顺性、整机结构紧凑度上有着直列机型难以比拟的优势，尤其适配大排量动力需求的场景，比如重型牵引车辆的动力源、工程作业机械的核心动力单元、高端乘用车辆的动力配置，甚至部分固定工况的发电机组动力配套，都能见到这类结构的身影。

　　从实际使用场景来看，V8发动机的运行逻辑围绕活塞往复运动向曲轴旋转运动的能量转换展开，两侧缸体以特定夹角布置，能够有效缩短整机的轴向长度，降低曲轴的整体跨度，减少高转速工况下曲轴的挠曲变形量，这一设计思路直接决定了整机的安装边界——相比同排量直列六缸机型，V8的轴向尺寸可缩短近三分之一，对于动力舱空间紧凑的车辆或集成式动力机组而言，能够留出更多空间布置散热系统、进排气组件以及附属管线，同时整机重心更低，在车载场景下能够优化整车的轴荷分配，提升行驶过程中的稳定性。

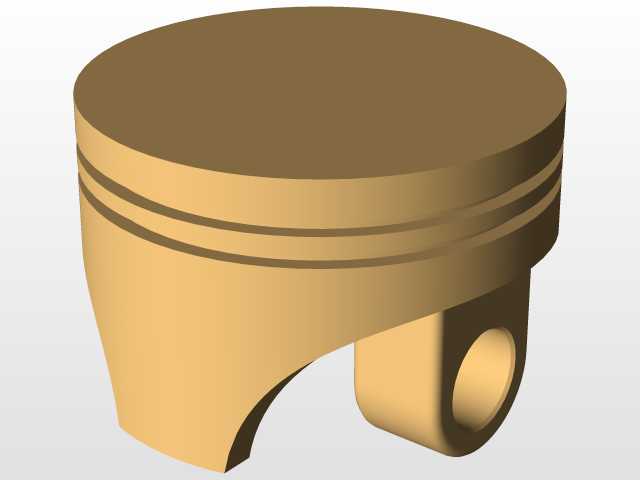

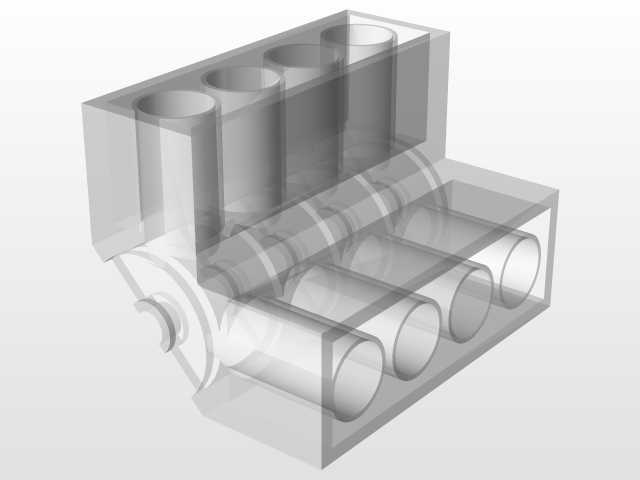

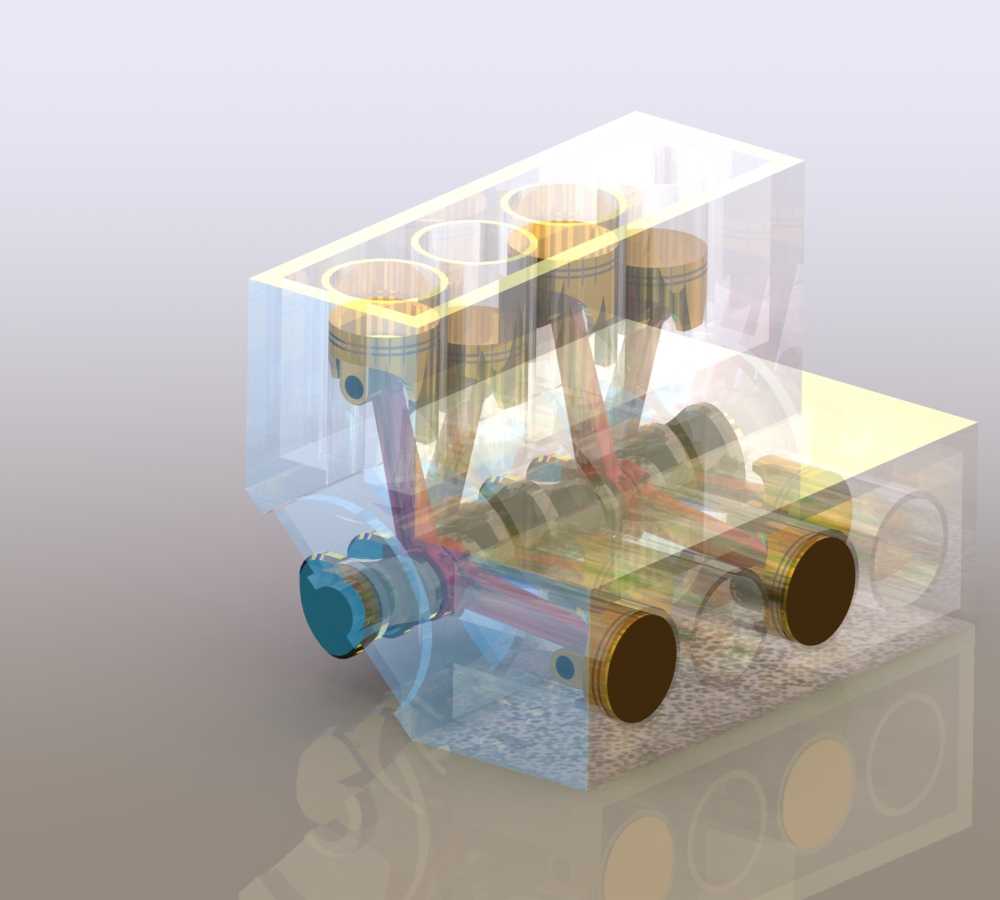

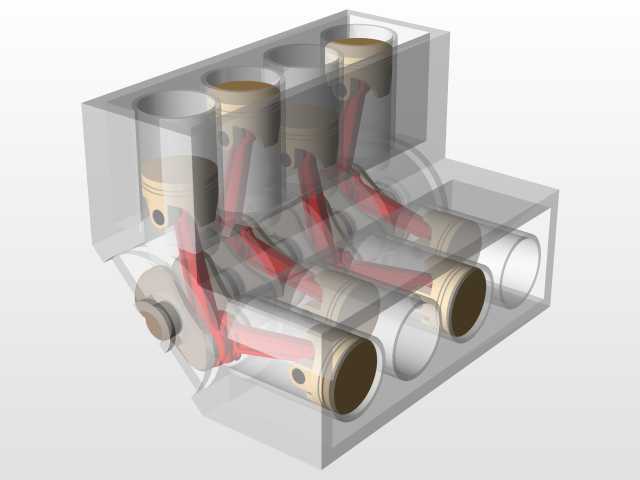

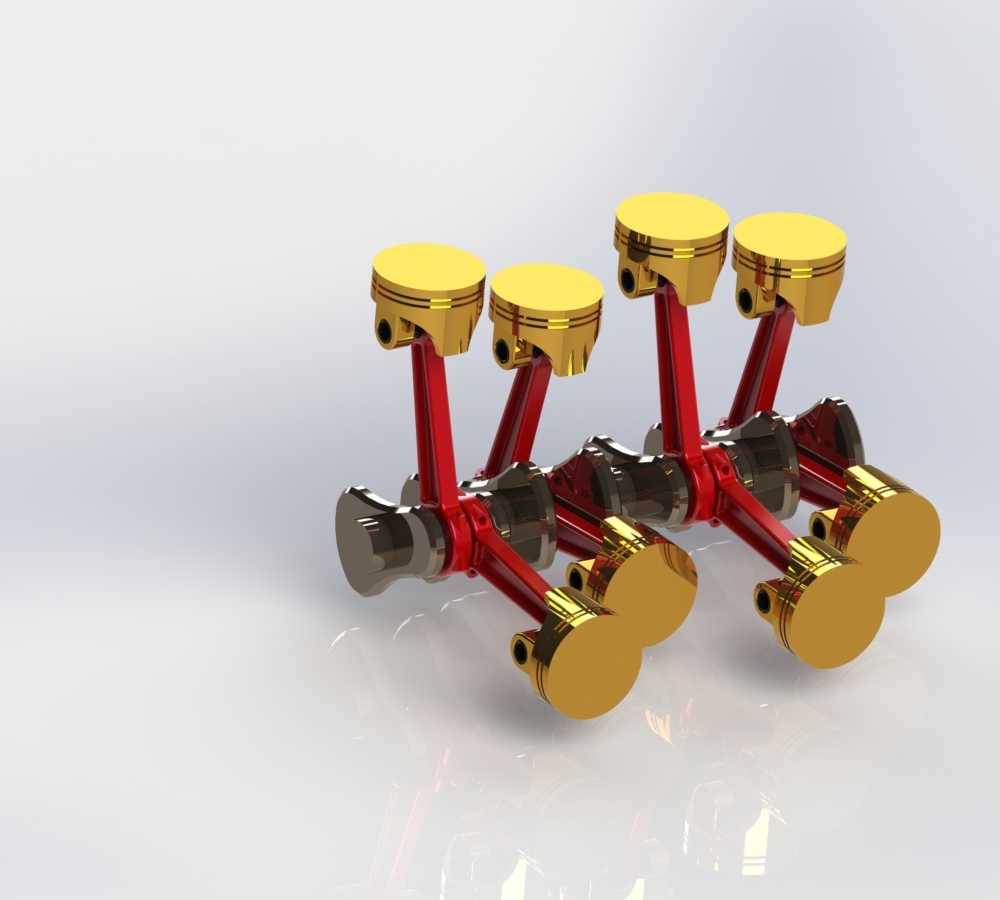

　　这套三维数模完整还原了V8发动机的核心运动组件与固定结构，透明化的缸体展示方式能够清晰呈现内部活塞、连杆、曲轴的装配关系：每一侧的四个活塞分别通过连杆与曲轴上对应的曲柄销连接，曲轴采用全支撑结构设计，相邻缸的曲柄销按照特定发火间隔角布置，保证各缸做功行程交替衔接，将动力输出的波动控制在极小范围内，这也是V8机型运转平顺性优异的核心原因。数模中活塞的裙部型线、活塞环槽的位置都按照实际工程设计还原，活塞销与连杆小头的配合、连杆大头与曲柄销的连接结构都做了准确的装配约束，能够直观展示往复运动过程中各组件的运动轨迹，避免结构设计阶段出现运动干涉问题。

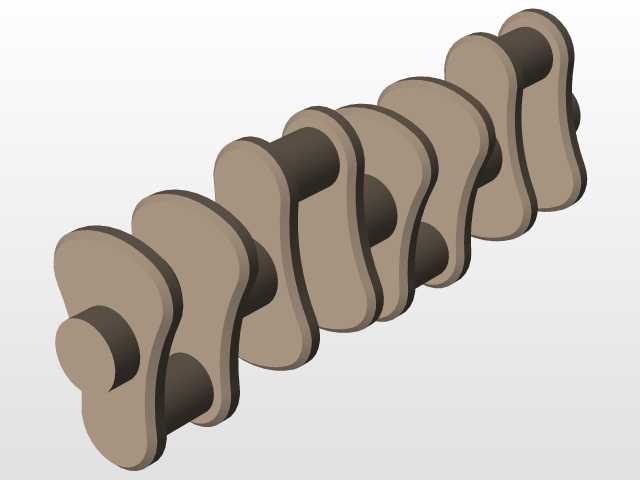

　　在结构设计层面，V型布局的缸体除了容纳曲柄连杆机构，还要兼顾冷却水道、润滑油道的布置，数模中缸体的水套结构围绕各缸燃烧室周边分布，能够保证各缸工作温度均匀，避免局部过热导致的组件变形；主油道沿缸体纵向布置，通过分支油道向曲轴主轴颈、连杆轴颈、活塞销等摩擦副输送压力润滑油，保证高负荷工况下各运动副的润滑可靠性。曲轴的平衡块配置也在数模中有所体现，每一组曲柄都配有对应的平衡重，用来抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力，减少整机运行过程中的振动传递，降低配套设备的减振设计难度。

　　从安装边界来看，这套结构的整机宽度相比直列机型有所增加，因此在动力舱设计时需要预留两侧缸盖、排气歧管的安装空间，进气管路通常布置在V型夹角的中央区域，充分利用两列缸体之间的空余空间，进一步压缩整机的整体轮廓尺寸。数模中展示的曲轴两端输出结构，一端用于连接飞轮与传动系统，另一端用于驱动正时机构、水泵、机油泵等附属组件，各附属件的安装点位都按照实际装配关系预留，能够直接用于动力总成的搭载匹配校核，在新车型开发、工业动力机组集成的早期阶段，借助这类精准的三维结构数模，可以提前完成管线布置、安装间隙校核、运动轨迹验证等工作，减少后续物理样机阶段的修改次数，缩短整个开发周期。

　　对于结构设计从业者而言，这类完整的发动机内部结构数模，能够帮助理解多缸内燃机的布局逻辑、运动组件的配合关系、缸体结构的设计要点，尤其是V型夹角的选择、曲柄排布与发火顺序的匹配、平衡系统的设计思路，都可以通过数模的拆解、运动仿真得到直观的认知，避免纯理论学习过程中对空间结构的理解偏差。在进行同类型动力装置的改型设计时，也可以参考这套结构的尺寸比例、组件布局逻辑，结合具体的动力指标、安装空间要求调整参数，快速完成初始方案的搭建，减少从零开始建模的重复工作量。
