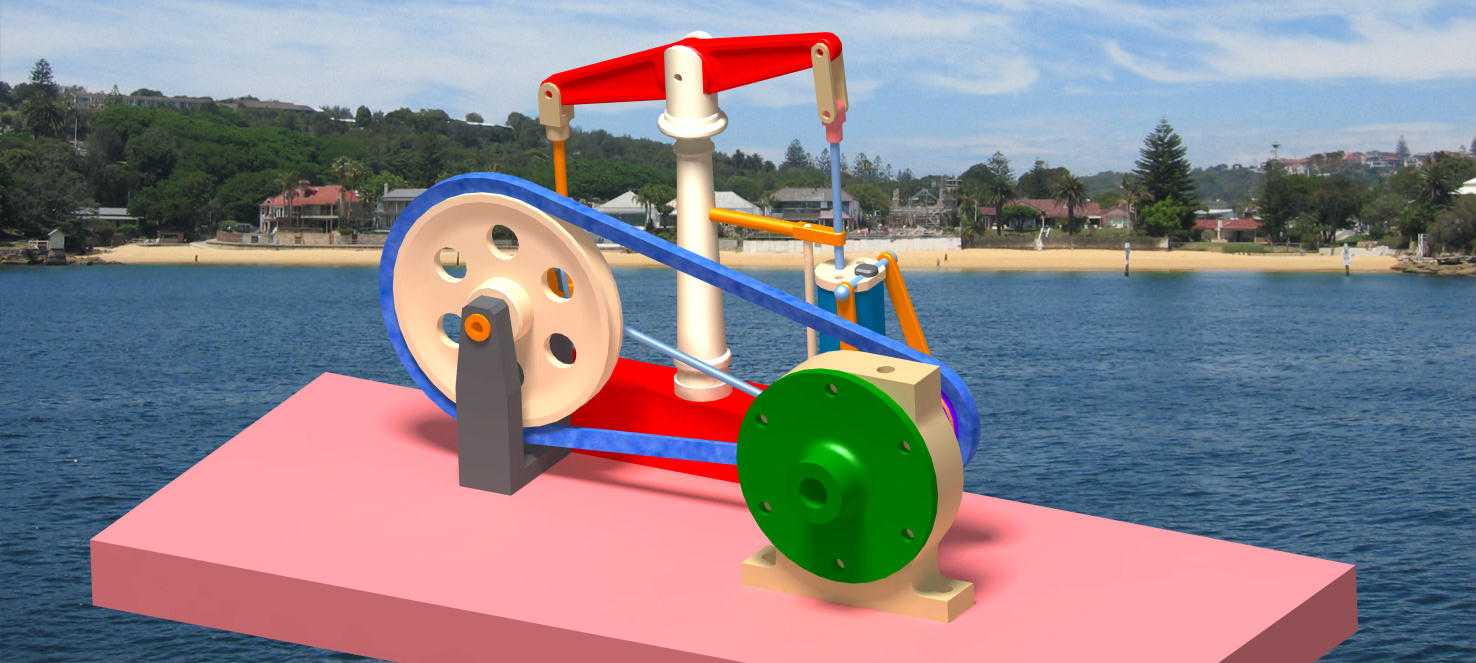

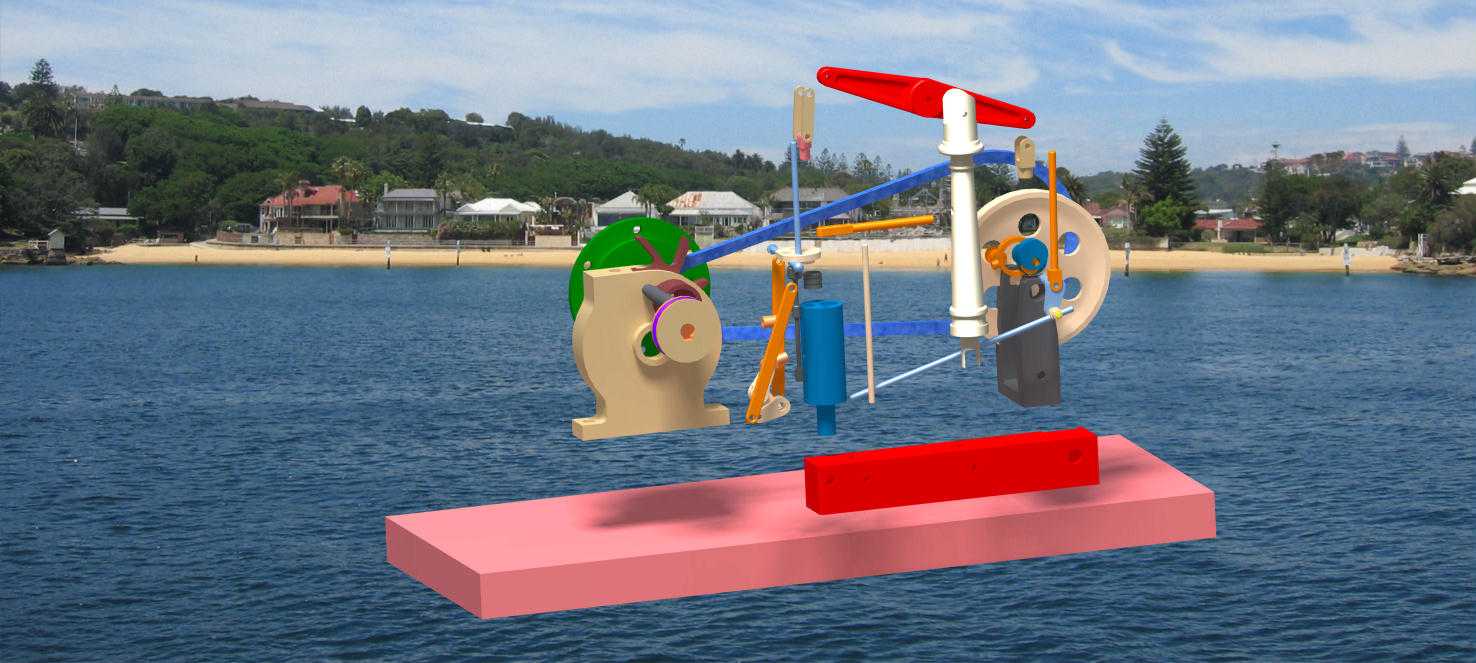

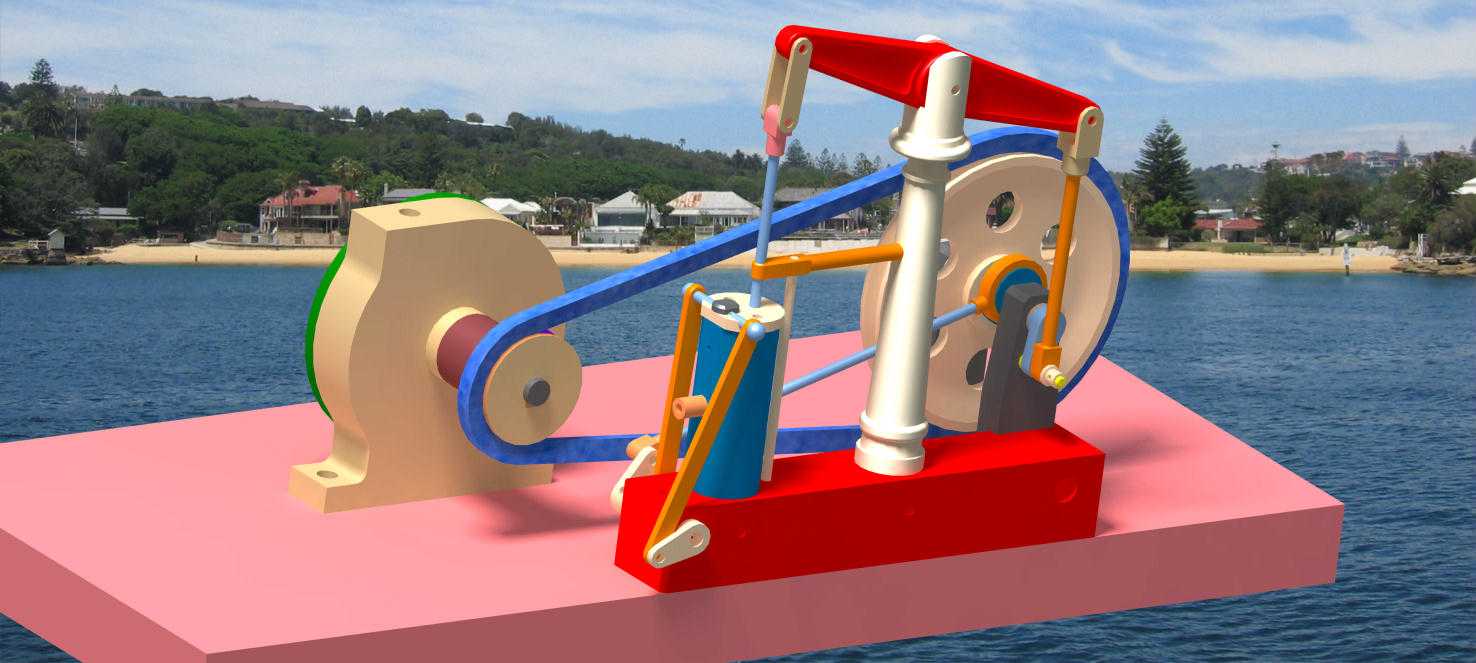

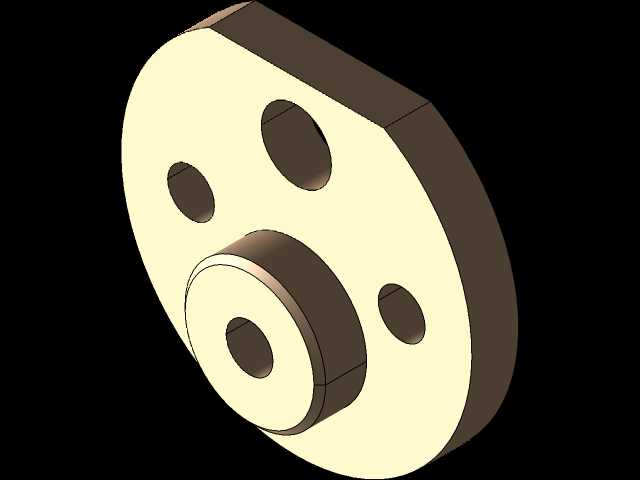

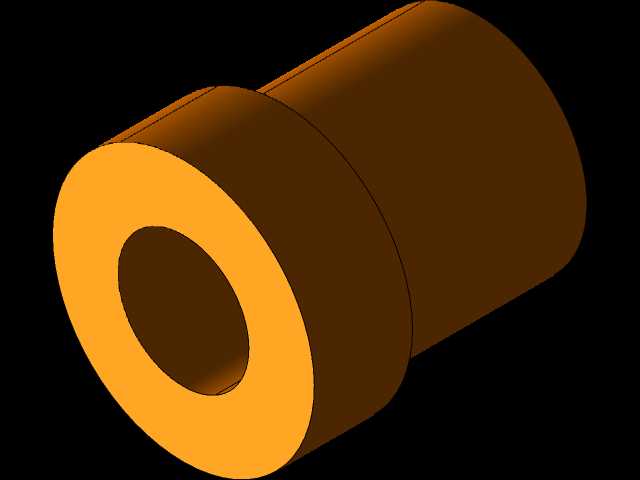

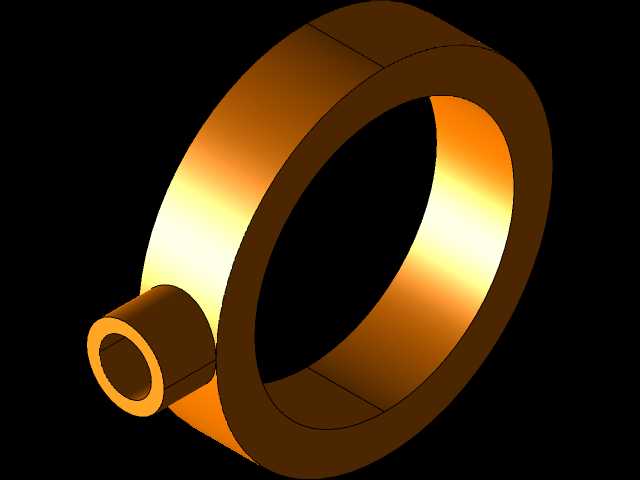

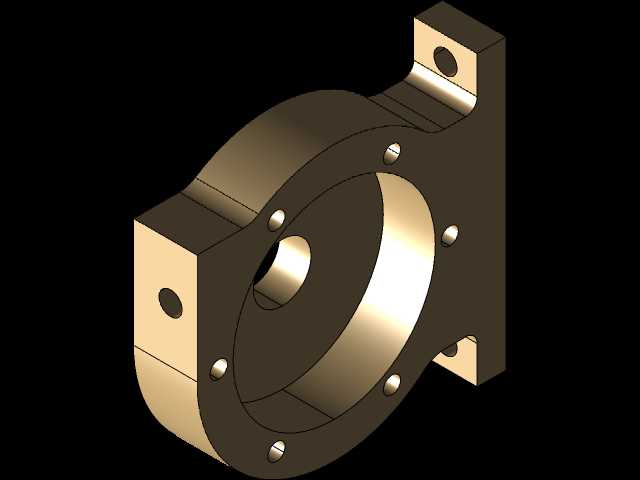

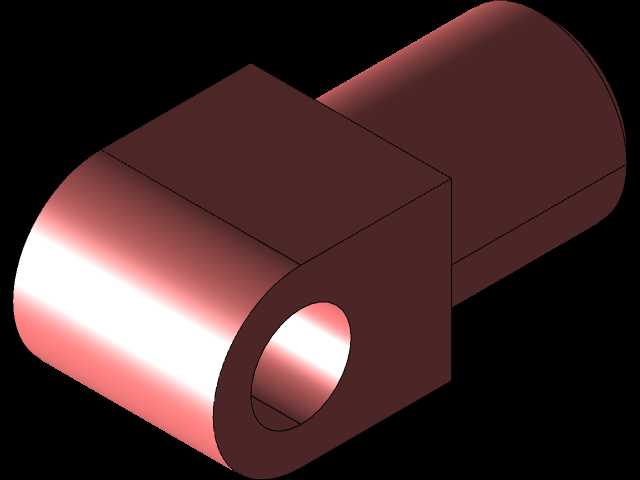

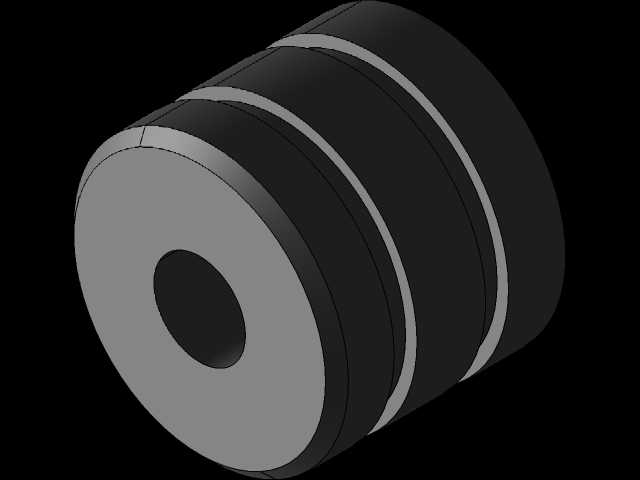

带水平横梁传动结构的蒸汽动力离心泵装置

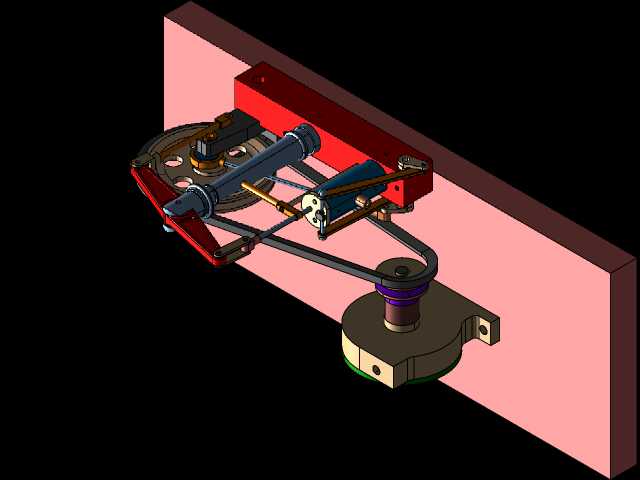

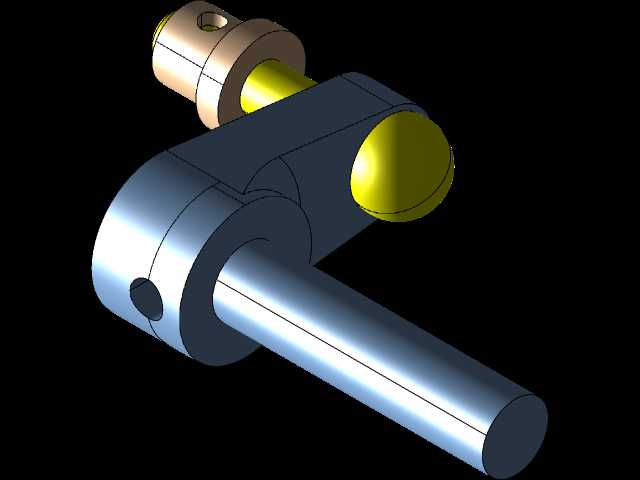

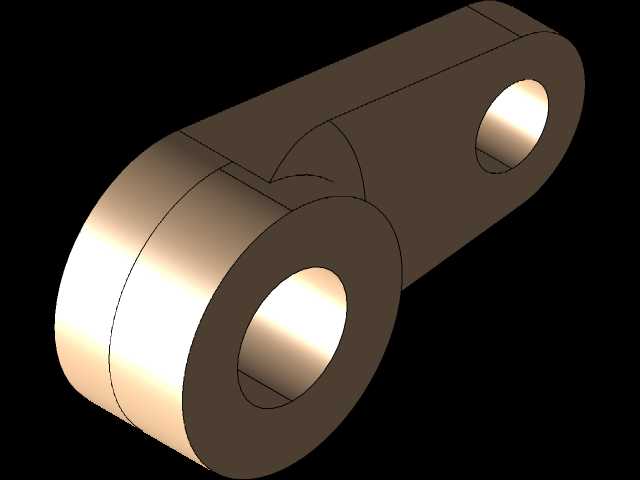

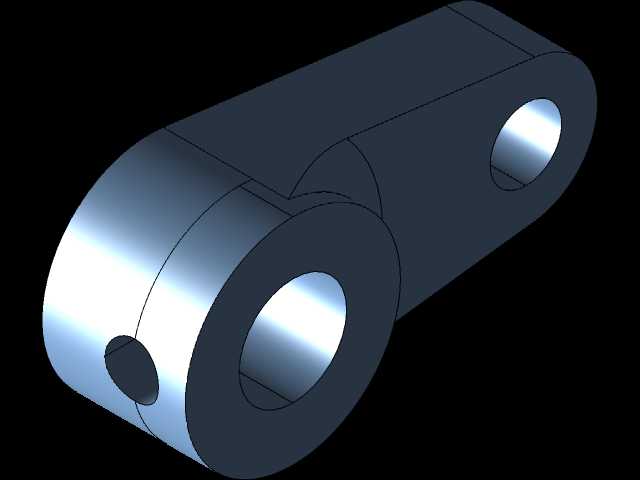

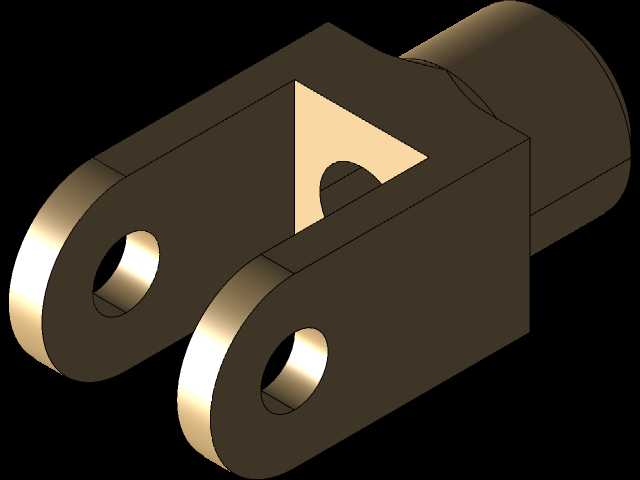

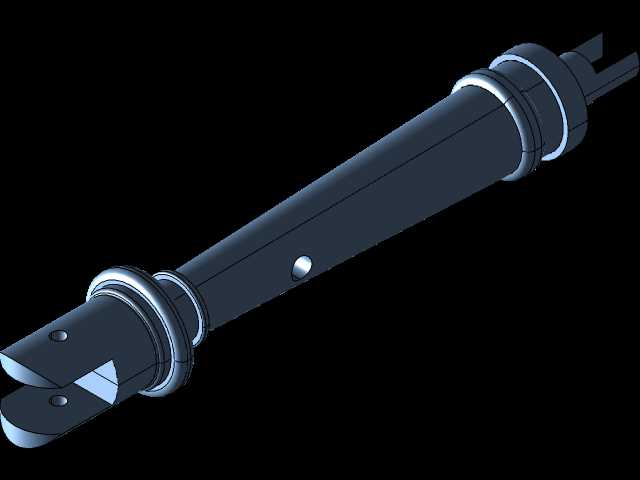

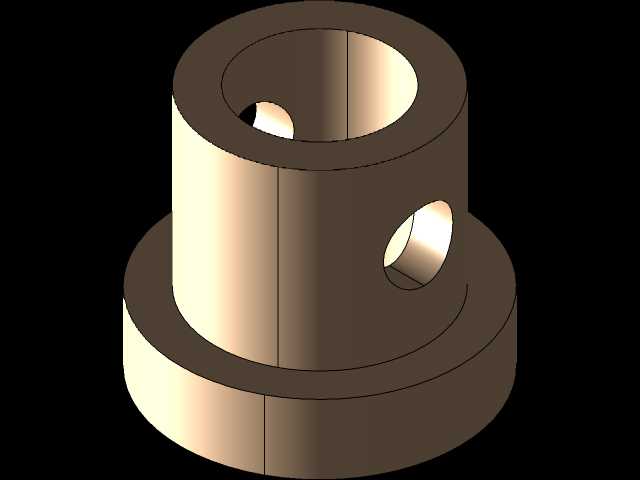

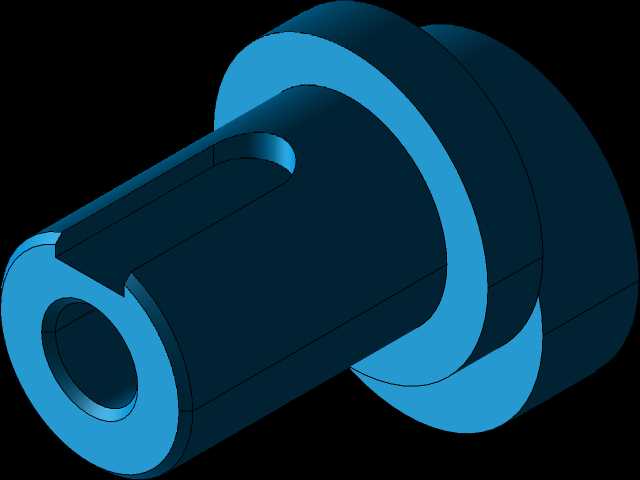

　　这套蒸汽驱动离心泵装置，核心解决无外接电力场景下的流体输送需求，常见于偏远矿区供水、早期农田排灌、小型工业循环水补给等缺乏稳定供电的作业场景，依靠蒸汽热能直接转化为泵体做功的机械能，省去了外接动力源的布线与配套供电设施投入。从结构设计逻辑来看，整套装置采用水平横梁作为动力中转的核心承载件，气缸输出的直线往复动力先传递至水平横梁，横梁通过铰接支点将动力换向输出至皮带轮侧的曲柄结构，将直线往复运动转化为皮带轮的旋转运动，再通过皮带传动带动离心泵的轮毂旋转，整套传动链的动力损耗控制在较低区间，同时横梁的刚性结构可抵消气缸往复动作产生的侧向冲击力，避免动力传输过程中出现结构偏载。设计时特意将配气阀门的触发机构与皮带轮的旋转轮毂做联动，

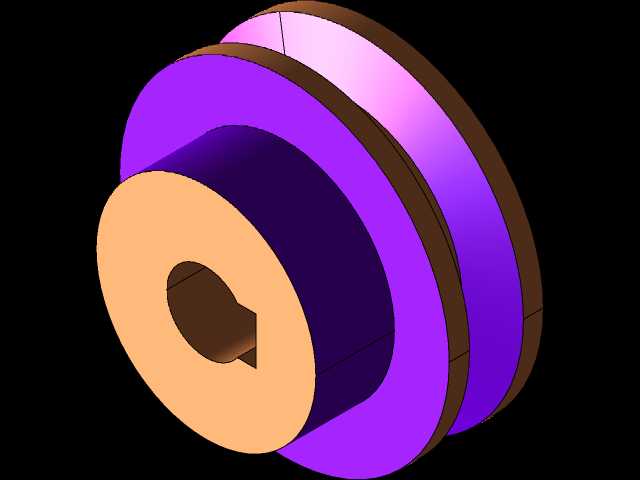

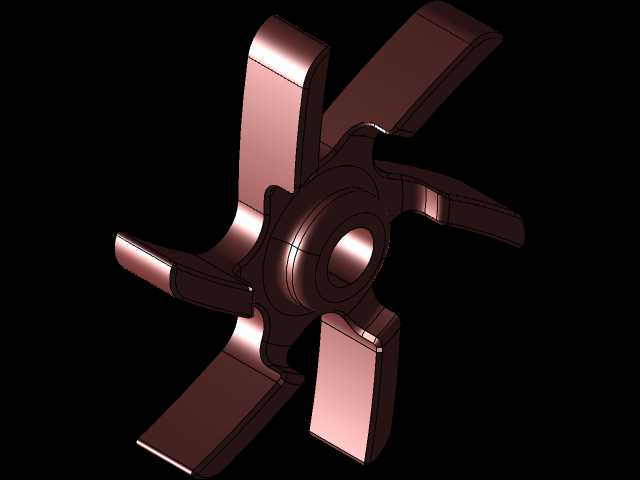

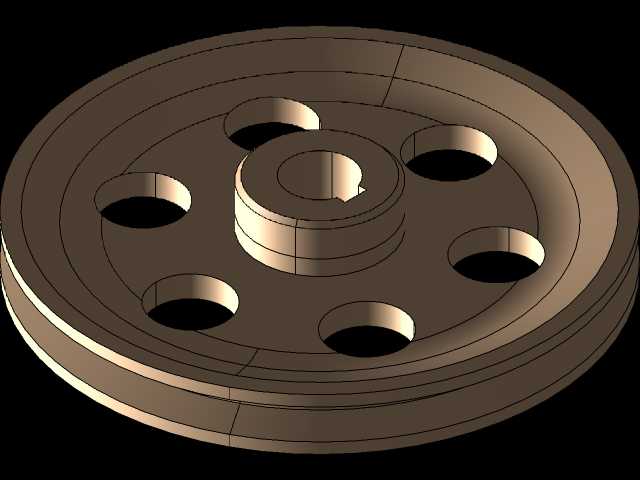

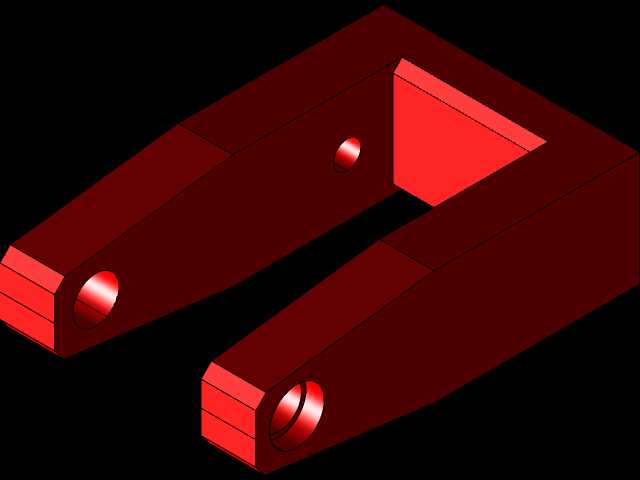

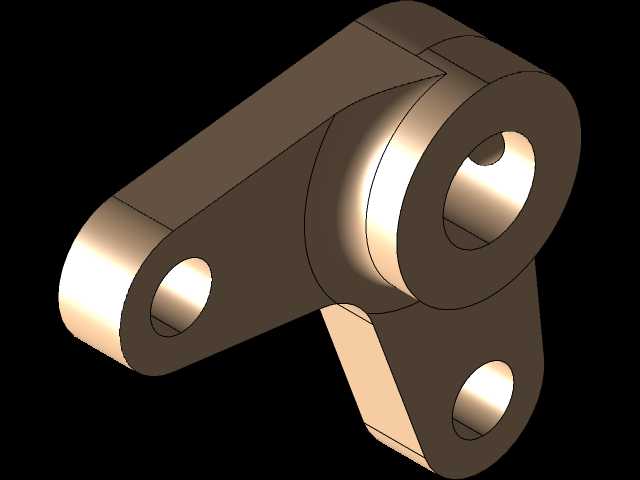

　　轮毂旋转到固定相位时会拨动阀门摇杆，完成蒸汽的进汽与排汽切换，无需额外设置独立的配气控制结构，大幅简化了整机的零件数量，降低了现场维护的复杂度。安装边界方面，整套装置的底座采用一体化平板式承载结构，所有运动部件的投影均落在底座平面范围内，安装时只需将底座固定在水平硬化基础上，预留出气缸侧的蒸汽管路接入空间、离心泵侧的流体管路对接空间即可，无需额外搭建独立的部件安装支架；水平横梁的安装高度经过匹配计算，既保证了动力传递的力臂处于最优受力区间，也避免了横梁运动行程与下方皮带传动结构出现运动干涉。离心泵端的叶轮腔与传动端做了密封隔离设计，防止输送的流体渗入传动结构造成零件锈蚀，皮带轮采用多辐条镂空结构，在保证结构强度的前提下降低了旋转惯量，减少蒸汽启动阶段的动力损耗，整套结构的运动副均预留了润滑注油位置，日常维护时无需拆解主体结构即可完成润滑保养，适配长时间连续作业的使用需求。
