微型隔膜气泵CMP25CW结构三维设计

　　这款微型隔膜气泵的三维结构设计，完全围绕小体积流体输送场景的实际需求展开，在做结构建模的时候最先考虑的是便携分析设备、小型医疗仪器、环境采样装置这类安装空间极度受限的应用场景，这类场景往往没有多余的空间留给冗余的泵体结构，同时还要兼顾动力输出的稳定性，所以整体采用了驱动电机与泵头直连的布局，没有额外的传动减速结构，尽可能压缩轴向安装尺寸。

　　从实际用途来看，这款泵主要用于小流量气体的输送与负压建立，比如便携气体检测仪的气路采样、小型美容仪器的负压吸附、实验室微型分析设备的气路驱动，这类场景不需要大流量输出，但对泵的运行稳定性、体积、功耗有极高要求，不能出现运行时的过度振动，也不能占用过多的设备内部安装空间。

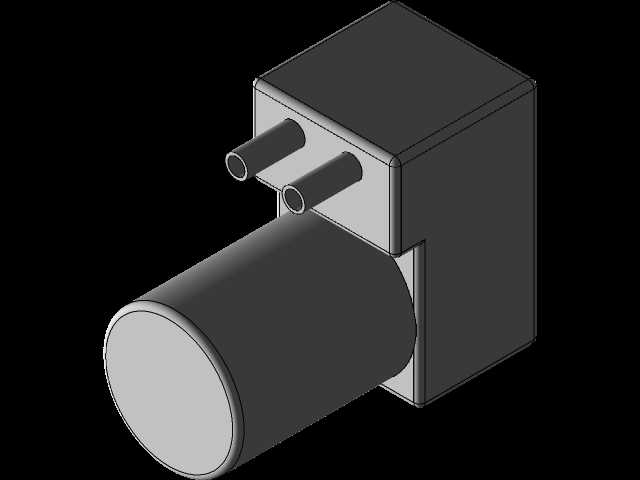

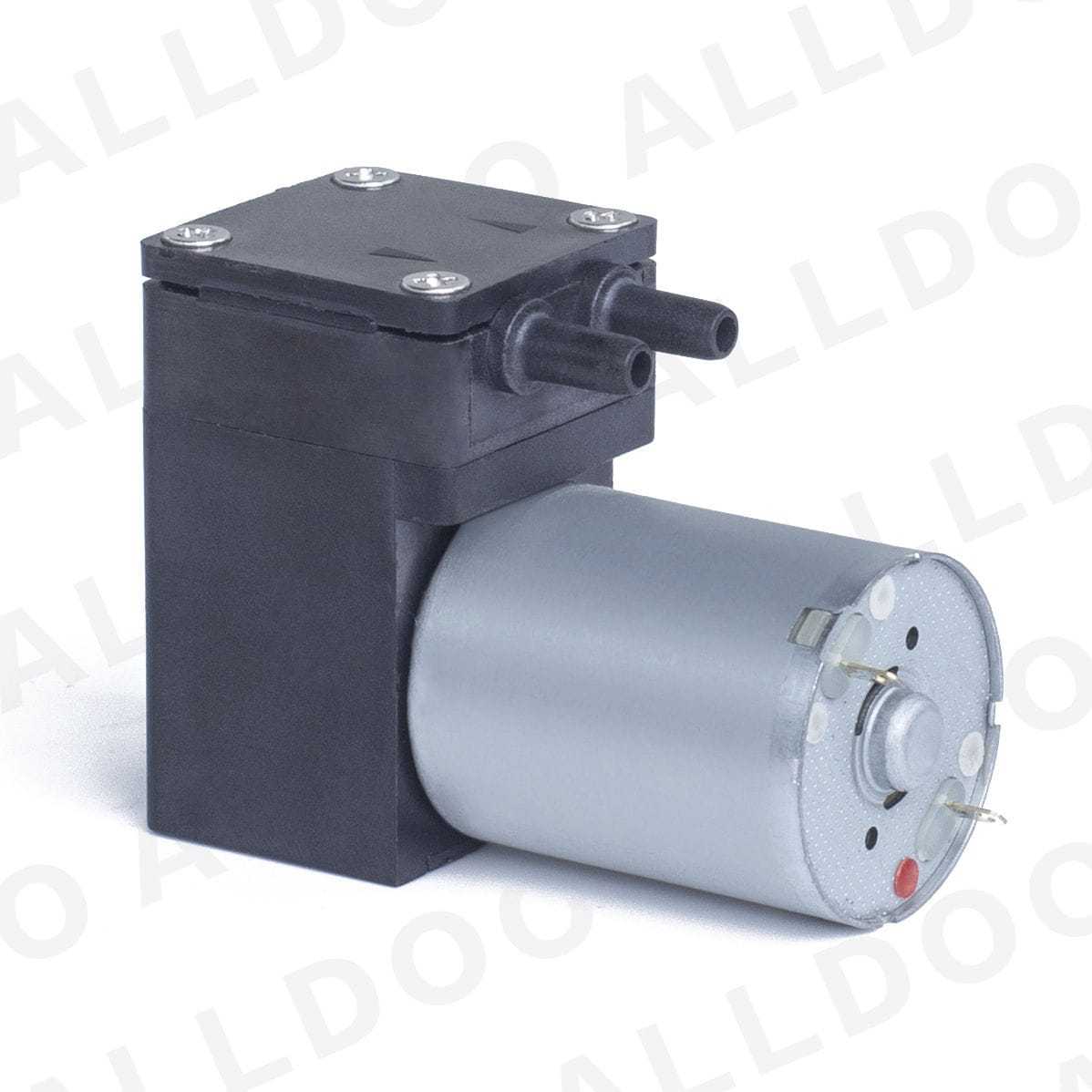

　　功能特性上，这款隔膜泵依靠电机带动偏心结构驱动隔膜往复形变，实现泵腔的容积变化来完成抽排气动作，泵头部分采用两个平行布置的气嘴接口，方便外接硅胶气路管路，接口的外径尺寸适配常规的小口径气动软管，不需要额外的转接头就能完成装配。泵头的上盖采用四颗螺丝紧固的结构，在建模的时候特意还原了螺丝的沉孔设计，既保证泵腔的密封压紧力均匀，又不会让螺丝头部突出泵体上表面，避免安装时和周边结构产生干涉。驱动端采用标准的有刷直流电机，电机外壳为光滑圆柱面，方便设备端采用抱箍或者卡圈的方式完成固定，电机尾部的出线端预留了引脚结构，方便焊接供电导线，同时还原了电机端盖上的定位孔与散热小孔，这些细节在三维建模时都做了准确还原，方便后续做设备整体装配时的干涉检查。

　　设计思路上，整个泵体的结构拆分完全遵循实际生产的装配逻辑，泵头部分分为上盖、隔膜组件、阀片、底座几个独立的结构件，和驱动电机的连接采用过盈配合加卡扣定位的方式，不需要额外的紧固件就能完成泵头与电机的固定，减少整体的零件数量，降低装配复杂度。在做三维建模的时候，特意对各个配合面的公差做了虚拟匹配，比如泵头底座和电机前端盖的配合止口，尺寸设定上保证装配后泵头和电机的同轴度，避免偏心运转带来的振动与噪音。

　　外形尺寸与安装边界方面，整个泵体的轴向总长度控制在紧凑范围内，泵头部分的方形截面尺寸适配小空间安装需求，两个气嘴的中心距、伸出长度都按照实际产品的尺寸做了1:1还原，电机圆柱面的直径为标准微型电机尺寸，安装时可以以电机圆柱面作为定位基准，也可以依托泵头底部的平面做贴合安装，泵体所有的外轮廓棱边都做了小倒角处理，没有尖锐的凸起结构，避免在设备内部装配时刮伤气路管线或者导线。在做装配校核的时候，要注意泵体两侧预留足够的空间，不要遮挡气嘴的管路安装位置，电机尾部要预留至少5mm的导线出线空间，避免导线被挤压弯折导致断裂。另外泵头部分的四颗紧固螺丝的头部沉孔深度也做了准确建模，在设计设备内部的安装压块时，要避开螺丝头部的位置，防止压块和螺丝产生干涉，影响泵体的固定稳定性。

　　从结构设计的细节来看，隔膜的往复行程做了合理的限制，既保证足够的抽排气流量，又不会因为行程过大导致隔膜过度拉伸降低使用寿命，阀片的安装位置在泵腔内部，建模时还原了阀片的定位结构，保证阀片开启闭合的动作顺畅，不会出现偏移导致的漏气问题。整个泵体的重量分布偏向电机侧，在做设备整体的重心校核时，可以将泵体的重心位置设置在电机轴线附近，方便设备内部的配重布局，减少运行时的振动传递。
