教学演示用简易结构发电机三维设计

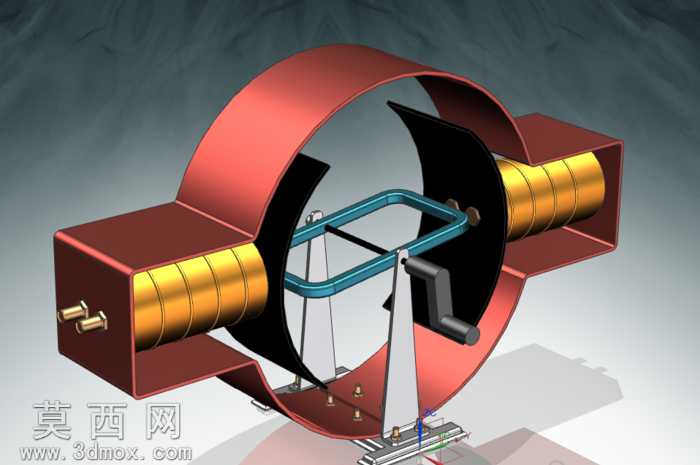

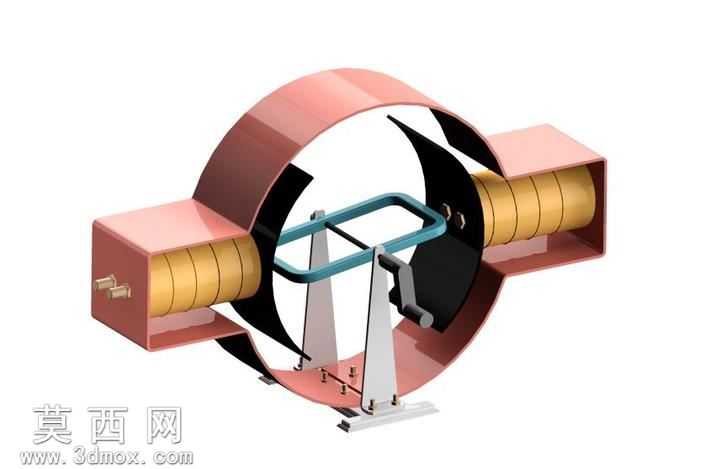

本模型为教学演示用途的简易发电机结构三维设计，整体采用参数化建模思路完成全结构搭建，核心围绕发电机基础电磁感应原理做可视化结构还原，方便教学场景下直观展示发电机的核心运行逻辑。建模过程中先完成核心支撑底座的结构绘制，采用双侧立式支撑结构搭配底部安装平板，预留标准安装孔位，保证整体结构的支撑稳定性，支撑件采用钣金折弯工艺特征建模，还原真实钣金加工的折弯圆角、切口工艺特征，符合实际钣金件的加工设计规范。中部的环形磁轭结构采用实体拉伸加切除特征完成，表面赋予红铜质感金属材质，还原导磁部件的材质特性，磁轭内侧预留磁极安装位，对应两侧的线圈绕组结构，绕组部分采用分段圆柱实体建模，表面做绝缘层与铜线绕组的分层材质区分，端部预留接线端子结构，还原真实绕组的出线设计。中间的转动线圈框架采用蓝色工程塑料材质，搭配转动轴与支撑座的转动配合结构，可直观展示线圈在磁场中做切割磁感线运动的工作状态，转动部分预留手摇驱动的连接结构，可拓展手动驱动演示的功能。整体建模过程严格遵循机械设计的装配逻辑，所有部件之间保留合理的装配间隙，转动副部分添加配合约束，可实现转动动作的模拟演示，材质搭配上区分金属导磁部件、导电绕组、绝缘结构件、支撑结构件的不同材质特性，渲染效果清晰区分各功能部件，方便学习者快速识别发电机的各个组成部分，理解各结构对应的功能作用。设计过程中兼顾了结构的合理性与教学展示的直观性，省略了工业级发电机的复杂冗余结构，保留核心功能部件，让整体结构简洁明了，同时所有结构特征都符合真实机械加工的工艺要求，既可以作为教学演示的可视化模型，也可作为简易发电机原理验证的结构参考。
