8引脚SOIC转DIP电子适配器结构设计

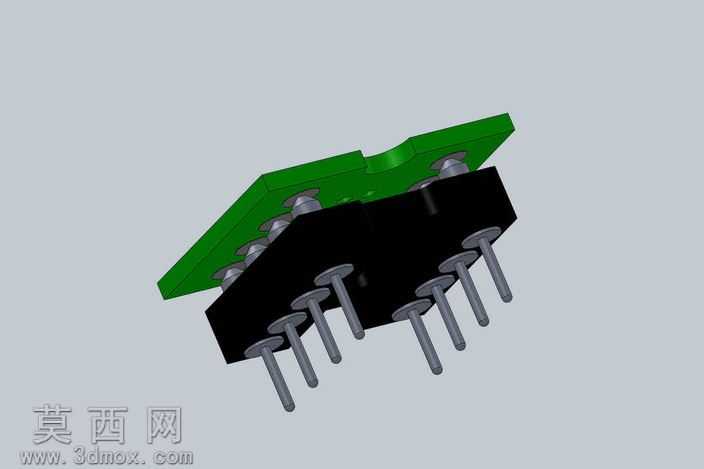

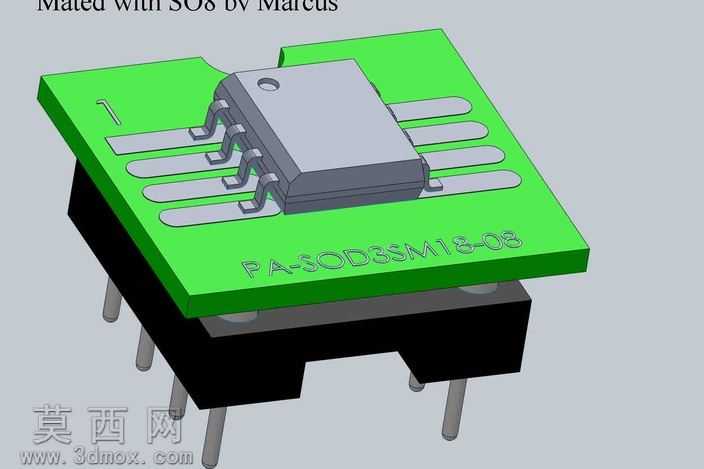

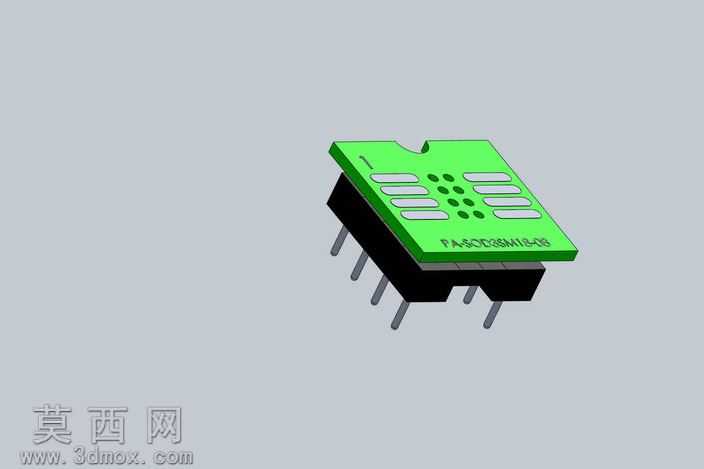

本作品为8引脚SOIC到DIP封装的电子适配器三维结构设计，建模过程严格遵循电子封装行业标准尺寸规范，依托三维参数化建模逻辑完成全结构搭建。建模阶段首先完成基准平面与定位坐标系的设定，以0.050英寸俯仰间距、0.220英寸与0.450英寸的跨度尺寸为核心约束，先绘制底部DIP直插引脚的二维轮廓，通过拉伸特征生成8根直径0.018英寸的直插引脚，引脚排布严格遵循0.300英寸行间距、0.100英寸引脚间距的行业通用规范，保证适配器可直接适配标准DIP8规格的面包板、插座及PCB焊接位。上部转接基板采用绿色阻焊层质感的PCB材质渲染，基板表面蚀刻清晰的定位标识与型号字符，引脚1位置设置三角定位标记，避免用户焊接或插接时出现引脚方向错误。基板上部的SOIC8封装焊盘区域，按照8引脚SOIC封装的标准引脚间距设计金属焊盘结构，焊盘表面做镀锡金属质感渲染，还原真实PCB焊盘的金属光泽与焊接附着特性。中部黑色绝缘基座采用耐高温工程塑料材质渲染，基座设置定位卡槽与基板底部完全契合，既保证上下结构的连接强度，又实现直插引脚与上部焊盘的电气绝缘隔离，避免引脚间出现短路风险。设计过程中充分考虑电子制作场景的使用需求，整体结构无冗余设计，所有尺寸公差控制在电子装联允许的范围内，既满足SOIC8贴片芯片的焊接固定需求，又能通过底部直插引脚实现与传统DIP封装电路的无缝兼容，解决贴片封装芯片在面包板测试、洞洞板焊接、老式DIP插座适配场景下的使用痛点。渲染阶段采用正交视角与透视视角结合的展示方式，清晰呈现引脚排布、基板标识、基座结构的所有细节，材质区分明确，金属引脚、塑料基座、PCB基板的质感还原度高，可直接用于电子制作教学、封装转接方案展示、生产开模参考等场景。
