三通式冷热水混合管路结构设计

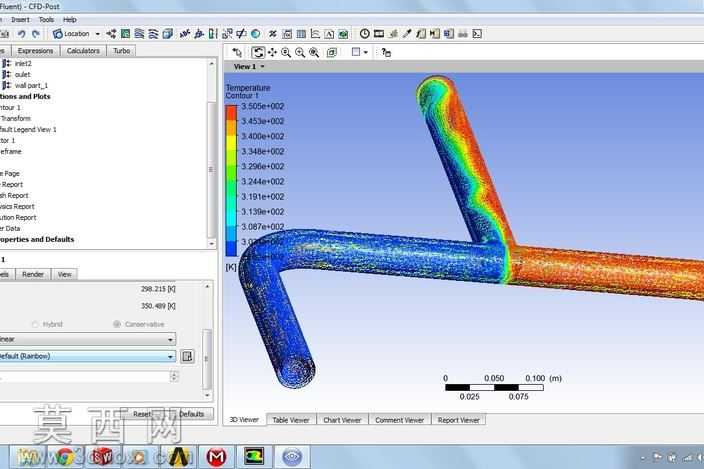

本作品为三通结构的水混合管路三维设计，采用参数化建模方式完成整体结构搭建，建模过程中严格把控管路的弯折曲率、接口同轴度以及管壁厚度参数，保证管路结构的几何精度符合流体输送的工程要求。模型主体为L型主通路搭配斜向支通路的三通构型，主通路承担主流体输送功能，支通路用于注入待混合的异温流体，两支路在交汇区域平滑过渡，避免出现直角突变结构，减少流体流动过程中的局部阻力与湍流损耗。建模阶段对管路内外壁面做了连续曲面处理，保证壁面光滑无几何断点，为后续流体仿真分析提供精准的几何基础。从流场分析结果可以看出，不同温度的流体进入管路后，在交汇段开始逐步掺混，沿流动方向温度梯度逐渐均匀，冷流体从低温端进入后逐步与高温来流混合，温度分布沿程呈现连续的色彩过渡，直观展现了混合过程的流场变化规律。设计过程中重点优化了支路接入角度，调整支路与主路的夹角参数，让两股流体在交汇时能够形成适度的扰动，既保证混合效率，又避免过大的流动阻力。管壁采用等厚度设计，兼顾结构强度与流体通流面积的平衡，管路两端的接口预留了标准连接尺寸，可直接对接常规输水管道系统。整体结构无多余冗余设计，所有几何特征均服务于流体混合与输送的核心功能，通过仿真结果验证了该结构能够实现冷热流体的均匀混合，流动过程中无明显的滞流区与局部高压区，结构设计具备良好的工程实用性，可直接用于小型供水系统的混水模块参考，也可作为流体力学教学演示的典型案例模型。
