PIAB真空输送20升容积式配料装置

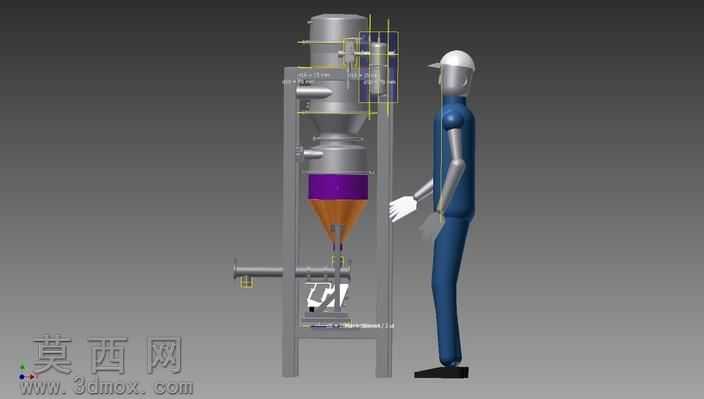

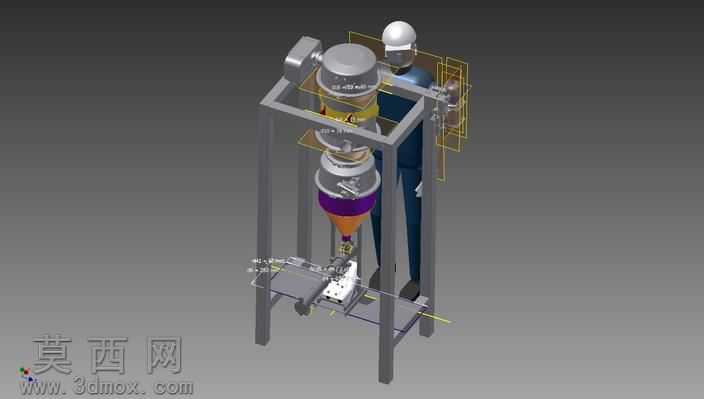

本作品为PIAB真空输送配套20升罐的容积式配料装置三维模型，采用参数化建模方式完成整体结构搭建，建模过程中对各功能部件的装配关系做了精准还原，可直接用于装配干涉校验与工程图导出。模型整体采用立式机架承载结构，自上而下依次布置真空发生腔体、物料缓存仓、锥形下料斗、振动给料组件与出料输送单元，各部件间采用快装卡箍连接结构，既符合粉体输送设备的卫生级设计要求，也方便日常拆装维护。建模阶段对真空腔体的密封槽位、料仓内壁的抛光过渡圆角、锥形料斗的倾角角度都做了精细化处理，避免出现物料架桥残留的结构死角；配套的振动加料器通过偏心振动结构实现物料均匀下落，模型中还原了振动电机的安装位、减震弹簧的排布结构，可直观展示振动给料的工作原理。材质渲染阶段，机架部分采用哑光不锈钢材质，料仓内壁设置高亮镜面抛光质感，振动组件的橡胶减震部件采用半哑光黑色橡胶材质，密封件采用半透明硅胶质感，不同功能部件的材质区分清晰，可直观分辨各结构的功能属性。设计思路围绕粉体物料的真空上料、定量容积配料、稳定出料的全流程需求展开，20升的固定容积料仓可实现单批次固定量配料，搭配真空输送单元可实现密闭式物料转运，避免粉体物料外泄污染，适配食品、医药、化工等行业的粉体配料工况，模型整体比例参照人体工程学设置，操作位高度适配站立操作人员的作业范围，侧边预留的操作空间可满足日常检修、参数调整的操作需求，各管路接口的位置与尺寸都做了标准化设置，可直接对接上下游生产设备的管路系统。
