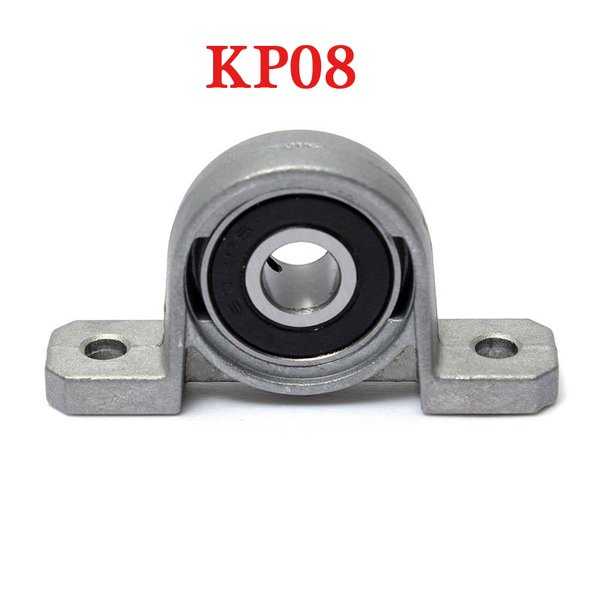

KP08立式带座外球面枕式轴承结构

　　在轻载传动系统的布局设计中，这类KP08枕式带座轴承是小功率轴系支撑的常用选型，常见于小型输送线的从动辊支撑、桌面级自动化设备的传动轴定位、轻工包装机械的导辊安装场景，也会在DIY小型传动装置、3D打印设备的送料辊支撑、小型农机的附属传动结构中出现。它的核心作用是为旋转轴提供径向支撑，同时通过自带的安装座直接固定在设备机架上，省去了设计嵌入式轴承孔的复杂加工步骤，对安装面的加工精度要求远低于嵌入式深沟球轴承的安装要求，能大幅降低小型设备的机架加工成本与装配难度。

　　从结构设计逻辑来看，这款轴承采用锌合金压铸一体成型的枕式座体，搭配内嵌的外球面轴承内芯，座体的两个安装耳为对称式扁平结构，每个安装耳上预制了贯通的安装光孔，安装时可直接通过螺栓穿过光孔将轴承座锁定在设备的安装平面上，不需要额外加工定位止口，对安装面的平面度公差要求在0.2mm以内即可满足使用需求，适配铝型材机架、薄钢板焊接机架、硬质塑料机架等多种低成本机架材质。座体的轴承容纳腔为圆弧面设计，和外球面轴承的外球面外径形成自适应配合，当安装面存在轻微的角度偏差、或者传动轴出现小幅度的挠曲变形时，轴承内芯可以在座腔内产生微小的角度偏转，自动补偿轴系的同轴度误差，避免轴承因为别劲出现过早磨损，这种自调心特性是这类带座轴承在轻载场景下被广泛选用的核心原因。

　　从安装边界尺寸来看，这款KP08轴承适配的轴径为8mm，是小尺寸轴系的标准支撑件，两个安装孔的中心距为36mm，安装孔的内径适配M5的固定螺栓，座体的总宽度为54mm，轴承中心到安装底面的高度为17mm，整体的外形轮廓没有突出的尖角结构，座体的安装耳底部为完全平面设计，和安装面可以实现完全贴合，不会出现局部悬空导致的受力不均问题。轴承内芯采用双面密封结构，密封圈为接触式橡胶材质，能阻挡日常工况下的粉尘、碎屑进入轴承滚道内部，在普通室内工况下不需要额外添加润滑脂维护，出厂时预填的润滑脂可以满足数千小时的运行需求。

　　在实际选型应用中，这类轴承主要承受径向载荷，能承受的单向径向载荷在200N以内，不适合承受较大的轴向载荷，因此在轴系设计时需要额外配置轴向定位结构，比如轴用挡圈、顶丝等结构来限制轴的轴向窜动，这款轴承的内圈上预制了顶丝孔，安装时可以通过拧紧内圈上的顶丝直接将轴承内圈和传动轴锁定，不需要额外加工轴肩定位，进一步简化了轴的加工工序，只需要在轴上对应顶丝的位置加工一个小的定位凹坑，就可以避免顶丝打滑导致的轴和轴承内圈相对转动。在装配过程中需要注意，两个安装螺栓的拧紧力矩要保持一致，避免因为单侧拧紧导致座体变形，卡滞轴承内芯的转动，安装前要清理安装面的焊渣、毛刺等凸起物，保证座体和安装面完全贴合，如果安装面存在轻微的倾斜，不需要强行校正安装面，依靠轴承的自调心特性就可以补偿3度以内的角度偏差，不会影响轴承的正常运转。

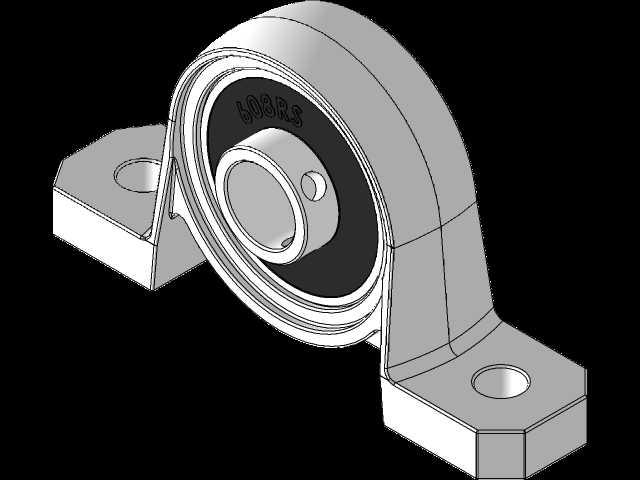

　　在三维建模过程中，这类零件的建模重点在于还原座体的压铸圆角、安装孔的倒角、轴承内芯的密封槽结构、顶丝孔的位置尺寸，要注意座体的轴承容纳腔和外球面的配合尺寸为间隙配合，建模时要预留合理的配合间隙，避免在虚拟装配时出现干涉问题，同时要准确标注安装孔的中心距、中心高、适配轴径等关键安装尺寸，方便设计人员在做设备布局时直接调用模型，不需要反复核对尺寸参数。这类轴承的三维模型在做装配仿真时，可以设置轴承内圈和座体之间为球面铰接约束，还原实际使用中的自调心动作，更真实地模拟轴系在存在安装误差时的运行状态，帮助设计人员提前发现轴系布局中可能存在的别劲、干涉问题。
