苹果iPhone5s智能手机外观结构三维建模

　　本次构建的iPhone5s三维模型，完整还原了这款经典智能手机的整机外观结构与各部件装配关系，可直接用于消费电子结构设计参考、产品展示动画制作、人机交互场景搭建等多个工程场景。从实际应用角度出发，该模型可作为手持通讯设备外观设计的基准参考，帮助结构工程师快速把握直板触屏手机的尺寸边界、按键布局逻辑、接口位置排布规律，也可用于数码产品周边配件的设计适配，比如手机保护壳、贴膜、车载支架等配件的前期结构验证，省去从零开始测绘整机外形的重复工作。

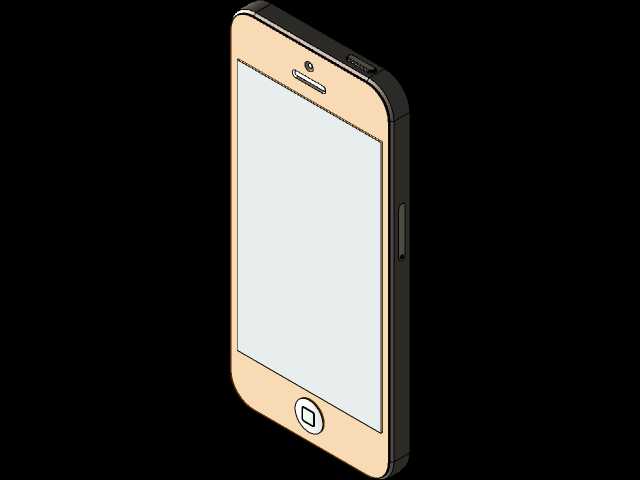

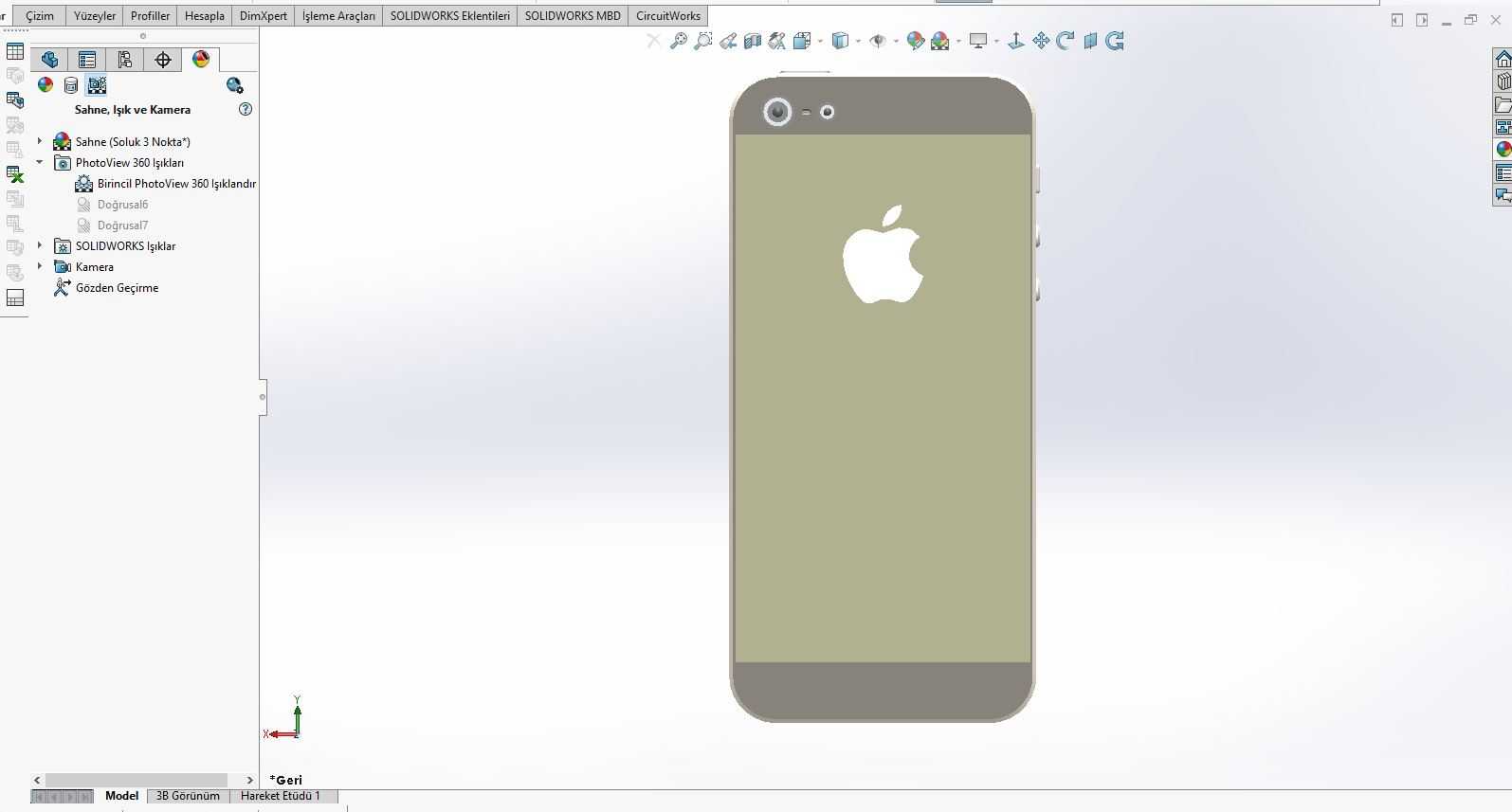

　　模型构建过程中，严格遵循真机的实际尺寸比例，整机长度控制在123.8mm，宽度58.6mm，厚度7.6mm，所有外轮廓的圆角过渡、曲面弧度都与真机保持一致，正面屏幕区域的黑边宽度、听筒开槽位置、前置摄像头与光线传感器的排布间距，都按照实际装配间隙做了还原，正面下方的圆形Touch ID按键的凹陷深度、金属外圈的宽度也做了精准刻画，避免出现外观比例失真的问题。机身侧面的按键布局完全参照真机结构，左侧的静音拨片、音量加减键的凸起高度、按键与中框的间隙都做了细节呈现，右侧的SIM卡托开槽位置、顶部的电源按键、底部的3.5mm耳机孔、麦克风开孔、Lightning接口、扬声器出声孔的排布，都按照实际开孔尺寸做了对应建模，每个出声孔的直径、孔位间距都符合真机的实际参数，能够直接用于适配配件的干涉检查。

　　从设计思路来看，这款机型作为苹果首款搭载指纹识别的智能手机，其结构设计上有很多值得参考的细节，比如正面玻璃面板与金属中框的衔接过渡，采用了微弧倒角处理，既提升了手持握持的触感，也能降低玻璃面板受侧向冲击时的碎裂风险，建模时特意保留了这一圈倒角的曲面特征，能够清晰展示不同部件之间的配合关系。机身背面的上下两段陶瓷玻璃区域与金属后盖的拼接结构，摄像头与闪光灯的位置排布，也都做了分件处理，能够直观展示不同材质区域的分界位置，对于做类似拼接材质后盖结构设计的工程师来说，可以直接参考其分件线的位置选择、不同材质之间的台阶差控制逻辑。

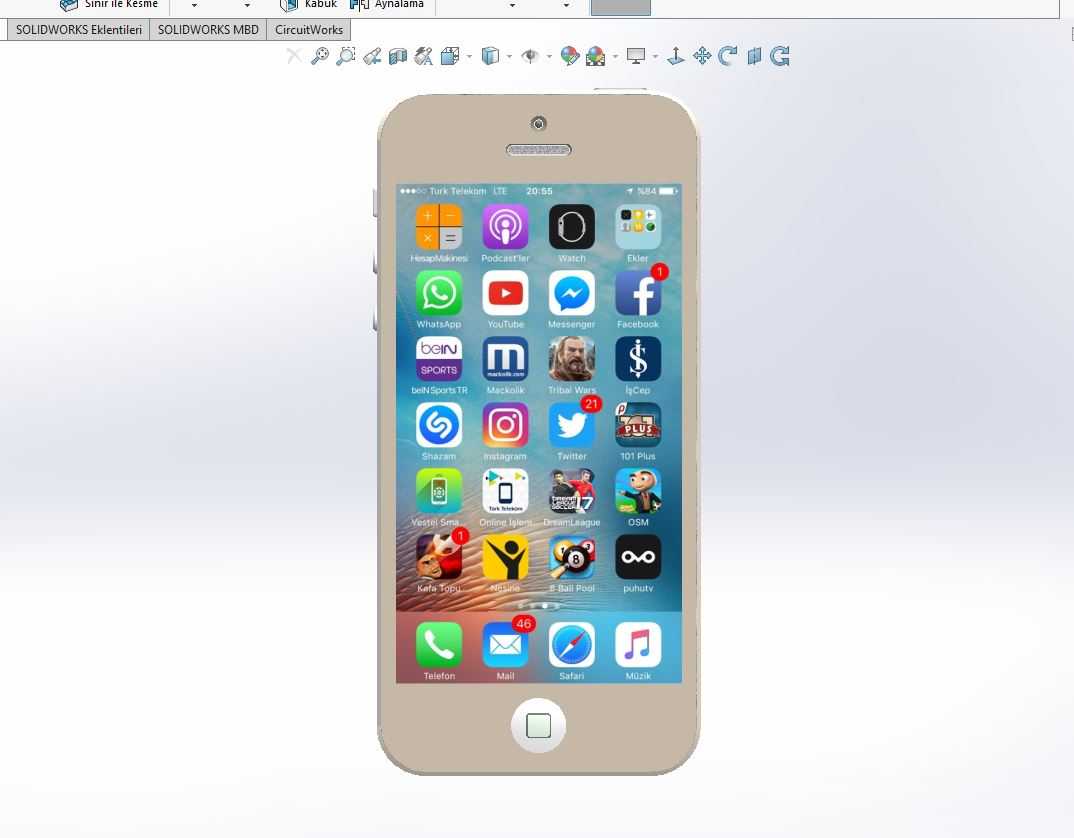

　　在装配边界的处理上，模型所有部件的配合面都预留了合理的装配间隙，比如屏幕面板与中框的配合间隙、按键与机身开孔的间隙都控制在0.1mm以内，符合消费电子产品的实际装配公差要求，不会出现部件干涉或者间隙过大失真的问题。机身背部的苹果Logo位置、下方的产品信息印刷区域虽然没有做纹理贴图，但对应的位置基准都做了标记，方便后续做表面处理或者丝印定位时参考。屏幕显示区域的模型单独做了分层处理，表层的玻璃盖板、下方的显示层可以单独拆分，方便后续做屏幕结构拆解演示或者屏幕相关配件的设计适配。

　　对于从事数码产品结构设计的从业者来说，这个模型可以作为直板智能手机结构布局的典型参考案例，不管是做同类型产品的前期方案布局，还是做产品外观的逆向参考，都能提供准确的尺寸基准。在做手持设备的人机工程验证时，也可以直接导入该模型到人机工程仿真软件中，模拟单手握持时的手指覆盖范围、按键操作的可达性，验证机身宽度、厚度设计是否符合手持操作的舒适区间。另外在做产品展示类的三维动画时，该模型的曲面质量足够支撑近景渲染需求，各个部件的分件完整，能够直接做爆炸视图动画，展示整机的装配逻辑，不需要再额外做结构拆分处理。

　　需要注意的是，该模型侧重外观结构与装配关系的还原，内部的主板、电池、排线等元器件没有做完整建模，主要适用于外观设计参考、周边配件适配、展示类场景使用，如果需要做内部结构的散热仿真、跌落仿真等深度工程分析，还需要补充内部元器件的结构细节，但对于绝大多数外观相关的设计场景，该模型的细节精度已经完全能够满足使用需求。模型的所有曲面都做了连续性处理，没有破面、重叠面等问题，导入到常用的三维工程软件中都可以直接编辑，不需要做额外的几何修复工作，能够节省前期模型处理的时间成本。
