升降器模具芯腔结构设计方案

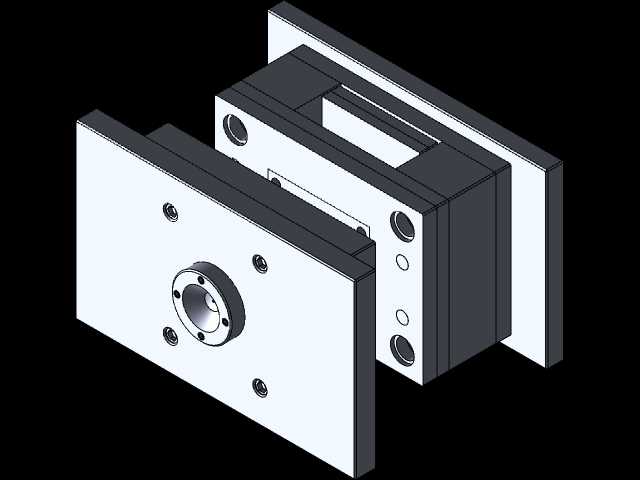

　　这套芯腔结构是升降器类注塑模具的核心成型组件，主要应用于小型升降装置塑料外壳、支撑构件的批量注塑生产场景，在民用升降置物架、小型设备升降调节机构的零部件生产环节中，这类芯腔直接决定了成型件的尺寸精度与配合公差，是整套模具中直接接触熔融塑料、完成产品轮廓成型的关键部分。从结构拆分来看，整套芯腔采用分体式拼接设计，分为定模侧芯板与动模侧芯腔主体两大部分，定模侧面板预留了主流道衬套的安装位，周边均匀布置六颗内六角螺钉的安装沉孔，用于将定模芯板固定在定模模架上，螺钉孔的位置避开了产品成型区域与冷却水道的排布路径，避免长期生产过程中螺钉受温度循环影响出现松动，或是水道密封失效引发漏水问题。动模侧的芯腔主体集成了产品的内腔成型面，

　　侧面预留了多个不同直径的工艺孔，其中大直径孔为冷却水道的接口，用于接入模温控制回路，小直径孔为顶杆的避让孔，对应产品内部的加强筋位置，开模后顶杆可直接作用在料把与产品边缘，将成型件平稳顶出，避免顶出力不均导致产品变形。设计过程中，芯腔的分型面选择在产品轮廓的最大投影面处，分型面做了0.02mm的贴合公差要求，合模时依靠模架的锁模力压紧，可有效避免熔融塑料填充过程中出现飞边、披锋问题，减少后续产品的去毛刺工序工作量。芯腔的成型面粗糙度要求达到Ra0.8，抛光方向沿产品的脱模方向排布，可降低产品脱模时的摩擦阻力，避免出现粘模、拉花等外观缺陷。从安装边界来看，整套芯腔的外形尺寸适配1515规格的标准模架，

　　定模侧面板的长宽尺寸为150mm*120mm，厚度为20mm，动模侧芯腔主体的总厚度为85mm，安装时需保证芯腔与模架的定位销孔同轴度误差不超过0.01mm，避免合模时出现错位导致产品壁厚不均。冷却水道的排布采用环形回路设计，距离成型面的距离保持在15mm左右，水道直径为8mm，可保证成型过程中芯腔各区域温度差控制在5℃以内，减少产品因冷却不均产生的内应力，降低产品后续使用过程中出现开裂、变形的概率。在实际生产场景中，这类芯腔可适配Parasolid格式的通用三维模型接口，能直接导入各类注塑模流分析软件进行填充、保压、冷却过程的仿真验证，提前预判填充不足、熔接痕位置、困气区域等潜在问题，在设计阶段就对浇口位置、排气槽排布进行优化，

　　比如在芯腔分型面的熔体最后填充位置开设深度0.02mm的排气槽，可快速排出型腔内的空气，避免产品出现烧焦、缺胶等缺陷。芯腔的材质选型通常预硬P20模具钢，适合批量生产10万模次以内的产品，若有更高产能需求，也可更换为S136不锈钢材质，经淬火处理后硬度可达HRC48-52，具备更好的耐磨性与抗锈蚀能力，适合生产带腐蚀性的塑料原料，比如PVC类材质的升降器构件。另外，芯腔与模架的配合采用H7/m6的过渡配合，既保证安装时的定位精度，也方便后续维护时的拆卸更换，当芯腔出现磨损、拉伤时，可快速拆分进行补焊、抛光修复，不需要整套更换模架，降低生产维护成本。在结构细节上，动模侧的芯腔还预留了侧抽芯的安装位？不对，这套结构是直顶类的升降器产品，没有侧凹结构，所以不需要侧抽芯机构，整个开模动作只需要动定模分开后，顶出机构直接顶出产品即可，模具的整体开合行程只需要保证产品脱模距离大于产品高度30mm即可，适配100吨锁模力的卧式注塑机安装使用。
