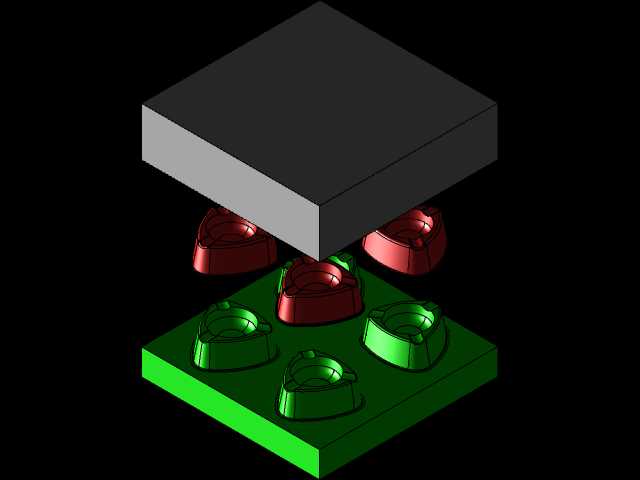

这套芯腔结构面向批量注塑生产场景设计,适配小型带倒扣壳体类塑件的一模多腔成型需求,在日用消费品、小型家电配件的注塑生产环节中,这类多腔芯腔结构能够在单模循环内完成多件塑件的成型,直接提升单位时间的产出效率,降低单件塑件的分摊制造成本。从结构拆分来看,整套芯腔分为上模型腔部分与下模型芯部分,上下模合模后形成封闭的成型空腔,熔融塑胶通过热流道系统注入各个型腔,冷却固化后开模即可取出成型塑件。设计过程中首先考虑了型腔的排布逻辑,四腔采用圆周对称式排布,这种排布方式能够让各型腔的进胶距离保持一致,避免不同型腔进胶速率差异导致的充填不满、飞边、塑件收缩率不均等问题,同时对称排布也能让锁模力均匀分布在模架受力面上,
减少长期生产过程中模架偏载导致的飞边、模仁磨损问题。下模型芯部分直接成型塑件的内表面结构,针对塑件内侧的倒扣特征,型芯周边预留了后续安装侧抽芯滑块的安装位,开模过程中侧抽芯机构先完成倒扣位置的抽芯动作,再通过顶出机构将塑件从型芯上顶出,避免硬顶导致的塑件发白、变形甚至断裂问题。上模型腔部分采用整体式镶件结构,型腔成型面做了镜面抛光预留量,实际加工时可根据塑件表面要求调整抛光等级,若塑件需要做皮纹、晒纹等表面处理,也可直接在型腔镶件上完成纹理加工,无需拆分额外的小型镶件,减少装配累积误差对塑件外观质量的影响。从安装边界来看,芯腔镶件的外形采用矩形基准设计,四个角位预留了紧固螺丝孔与定位销孔,装配时可通过定位销与模架的模板完成精准定位,
再通过内六角螺丝锁紧固定,避免生产过程中反复开合模导致的镶件移位。芯腔的冷却水路设计采用环绕式布局,在每个型腔的周边都布置了独立的冷却回路,冷却水从进水口流入后环绕型腔一周再从出水口流出,能够均匀带走塑胶冷却过程中释放的热量,保证各型腔的冷却速率一致,减少塑件因冷却不均产生的翘曲变形问题,同时合理的水路设计也能缩短成型周期,提升生产效率。热流道的进胶点直接设置在每个型腔的中心位置,采用点进胶方式,进胶点残留痕迹小,后续去除浇口的工作量少,不会在塑件外观面留下明显的浇口痕迹,适配外观要求较高的塑件生产需求。设计过程中还考虑了模具的维护便利性,芯腔镶件与模架的配合采用间隙配合,配合公差控制在合理范围内,既保证装配精度,
又能在后续生产中出现模仁损伤、需要修改型腔结构时快速拆卸更换镶件,减少停机维护的时间。针对成型过程中产生的成型废气,在每个型腔的末端都预留了排气槽的加工位置,后续加工时可在分型面位置开出深度合适的排气槽,将型腔内的空气顺利排出,避免困气导致的塑件烧焦、缺胶、气泡等成型缺陷。上下模合模时的贴合面做了足够宽度的承压面设计,能够承受锁模时的巨大压力,避免长期生产导致的分型面塌陷、飞边问题,承压面的平面度要求控制在微米级,保证合模时的密封性。这套芯腔结构的设计逻辑完全围绕量产稳定性展开,从排布、冷却、进胶、抽芯、装配、维护多个维度做了工程化考量,没有冗余的结构设计,所有特征都服务于稳定成型、高效生产、低维护成本的实际生产需求,能够直接适配标准模架的安装尺寸,后续只需要配套加工侧抽芯机构、顶出机构、热流道系统即可完成整套模具的组装,投入实际注塑生产使用。
