D型中空密封式IP防护壳体结构

　　这款D型中空结构的防护壳体，在户外电气接线、工业传感器外置安装、小型通讯模块防护场景中应用十分广泛，日常做设备改造时经常会碰到需要给裸露的电气模块做外置防护的需求，这类壳体刚好能适配多数方形带圆角的内置模块安装需求。从实际使用场景来看，这类壳体常被用在机床侧边的接线端防护、自动化生产线工位的信号模块外罩、户外小型检测设备的外壳封装位置，能有效阻隔加工车间的切削液飞溅、粉尘侵入，也能应对户外场景下的短时淋雨、凝露侵蚀，避免内置的电路模块出现短路、积尘接触不良的问题。

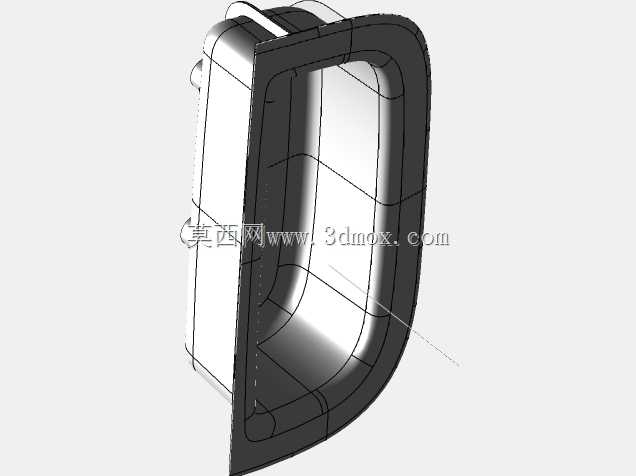

　　从功能特性上看，壳体采用带外翻边的D型轮廓设计，内侧的中空腔体做了均匀的壁厚过渡，边缘的密封槽结构可以嵌入适配截面的橡胶密封条，合盖后能实现稳定的IP防护等级，侧边预留的小凸台结构是用来做走线出线的防水接头安装位，不用额外在壳体上二次打孔做走线处理，避免后期打孔破坏整体密封性能。壳体外侧的边框做了加厚处理，均匀分布的安装孔位可以直接用自攻螺丝或者螺栓固定在设备安装面，不需要额外做安装支架，适配大部分设备的平面安装需求。

　　设计思路上，这款壳体没有采用常规的方正矩形轮廓，而是将其中一端做圆弧过渡，一方面是为了适配内置的D型模块轮廓，减少内部的冗余空间，缩小整体安装占用的面积，另一方面圆弧过渡的结构能减少应力集中，在受到外力磕碰的时候，圆弧面能更好地分散冲击力，避免直角位置出现开裂的问题。建模过程中对壁厚做了均匀化处理，整体壁厚保持一致，不管是采用注塑加工还是3D打印打样，都能避免出现壁厚不均导致的缩痕、打印翘边问题，内侧的加强筋沿着腔体轮廓均匀布置，既提升了壳体的整体刚性，又不会过多占用内部的安装空间，内置模块的放置限位台阶做了0.2mm的拔模斜度，方便模块装配时的快速定位，也能在注塑生产时顺利脱模。

　　从安装边界尺寸来看，壳体的整体外轮廓宽度适配常规的86型安装位尺寸，长度方向根据内置模块的尺寸做了适配，外翻边的宽度预留了足够的螺丝安装空间，安装孔的中心距符合通用的电气配件安装孔距标准，不用重新在设备面板上打孔，能直接替换同规格的老旧防护壳体。腔体内部的净空尺寸预留了0.5mm的装配间隙，内置模块装入后不会出现过紧卡滞的问题，边缘的密封槽深度和宽度适配直径2mm的圆形密封条，压缩量控制在合理区间，既能保证密封效果，又不会因为压缩量过大导致合盖困难。侧边的出线凸台内径适配常规的PG7防水接头，能直接采购标准件装配，不需要定制特殊规格的接头，降低整体的配件采购成本。

　　实际装配使用的时候，只需要将内置的电路模块顺着内部的限位台阶放入腔体，在密封槽内嵌入对应长度的橡胶密封条，扣合配套的上盖后，用螺丝穿过外翻边的安装孔固定在设备面板上，再在侧边的出线凸台上装好防水接头，穿入线缆后拧紧接头的锁紧螺母就能完成装配，整个装配过程不需要额外的工装辅助，后期维护的时候只需要拆下固定螺丝就能打开壳体更换内部模块，维护十分便捷。在车间多粉尘、多切削液飞溅的场景下使用时，这类带密封结构的壳体能有效阻挡杂质进入腔体内部，相比无密封的简易外壳，能大幅降低内部模块的故障概率，减少设备的停机维护时间。针对户外使用的场景，壳体的圆弧面设计能减少雨水在壳体表面的积存，外翻边的结构能让顺着壳体流下的雨水直接排到安装面外侧，不会顺着安装缝隙渗入设备内部，整体的结构设计完全围绕实际安装使用中的痛点做优化，没有多余的冗余结构，兼顾了防护性能、安装便捷性和加工工艺性。
