精密注塑模具核心型腔结构设计

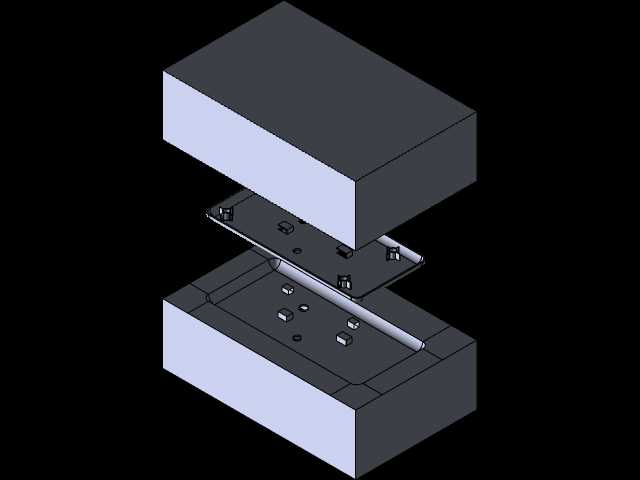

　　这套模具核心型腔结构，主要面向小型精密塑胶件的批量注塑成型场景，常见于消费电子小型结构件、精密接插件外壳这类对成型尺寸公差、合模错位量要求严苛的生产环节。整套型腔采用上下对合的分体式结构，上模型腔为整体式镶块结构，下模设置对应成型凸台与流道避让槽，中间的分型面贴合区域做了精准的平面度管控，避免合模过程中出现飞边、溢料的问题。从结构设计逻辑来看，上下模的导向定位依靠型腔周边分布的定位小凸台与凹槽完成，不需要额外加装独立导柱就能保证合模时的对位精度，这种设计适合模架尺寸紧凑的小型模具，能有效压缩模架整体占用的安装空间，适配小吨位注塑机的安装台板尺寸边界。型腔的成型区域做了细微的特征避让，针对塑胶件上的小凸柱、卡槽结构，

　　直接在型腔本体上加工出对应成型位，没有拆分零散小镶件，减少了装配累积误差对成型件尺寸的影响，同时也降低了生产过程中镶件松动、移位的故障概率。上下模的外侧都做了统一厚度的装夹基准边，方便模具装配时在模架内定位锁紧，基准边的垂直度公差控制在0.02mm以内，保证型腔装入模架后，成型面与注塑机射嘴的同轴度符合成型工艺要求。流道的开设位置选在分型面的侧端，采用侧浇口进料的方式，浇口位置避开了塑胶件的外观面，后续去除浇口的工作量更小，也不会在成品外观面留下明显浇口痕迹。型腔的冷却回路布局贴合成型区域的轮廓，上下模都设置了直通式冷却水道，距离成型面的距离保持均匀，保证注塑过程中型腔各区域温度一致，避免塑胶件冷却不均出现翘曲、缩痕的缺陷。

　　在排气设计上，分型面的周边预留了细微的排气槽，深度控制在塑胶原料溢边值以下，既能顺畅排出型腔内的空气，避免成型件出现困气、烧焦的问题，也不会产生飞边影响成品质量。这套型腔的安装边界完全适配标准非标小模架的装夹尺寸，上下模的总合模高度符合对应吨位注塑机的容模厚度范围，不需要额外修改模架就能直接装配使用。针对日常生产中的维护需求，型腔的边角都做了小倒角处理，避免装配、拆卸过程中出现磕碰划伤分型面的问题，成型面的抛光粗糙度达到镜面级别，保证成型后的塑胶件表面光洁度符合外观要求。定位结构的配合间隙控制在合理范围，既保证合模对位顺畅无卡滞，也不会因为间隙过大产生合模错位。整套结构没有冗余的设计特征，所有加工特征都服务于成型精度、

　　生产效率与维护便利性的平衡，适合单型腔小批量精密件的注塑生产，也可以根据生产需求复制型腔结构扩展成多型腔模具，适配更大批量的生产需求。在实际生产适配中，这套型腔结构可以适配常见的热塑性塑胶原料成型，比如ABS、PC、PMMA等常用工程塑料，不需要对型腔结构做大幅修改，只需要根据原料的收缩率参数微调成型尺寸即可，通用性较强。上下模的锁紧依靠模架本身的锁模力完成，型腔背面与模架的贴合面做了平面度处理，保证锁模力均匀传递到分型面的整个区域，避免局部压力不足导致飞边产生。
