汽车座舱IP开关安装挡板结构设计

　　这款IP开关挡板属于汽车座舱内饰系统的功能安装构件，主要布置在驾驶舱仪表板区域的操控模块位置，承担开关组件定位、内饰面差匹配、操作区域边界规整的核心作用。日常使用场景中，该部件直接面向驾乘人员的操作交互，既要匹配周边仪表板的曲面弧度，保证内饰整体的视觉一致性，也要为车窗控制、门锁控制、后视镜调节这类常用开关提供稳定的安装支撑，避免车辆行驶过程中因振动出现开关松动、异响、操作卡滞的问题。

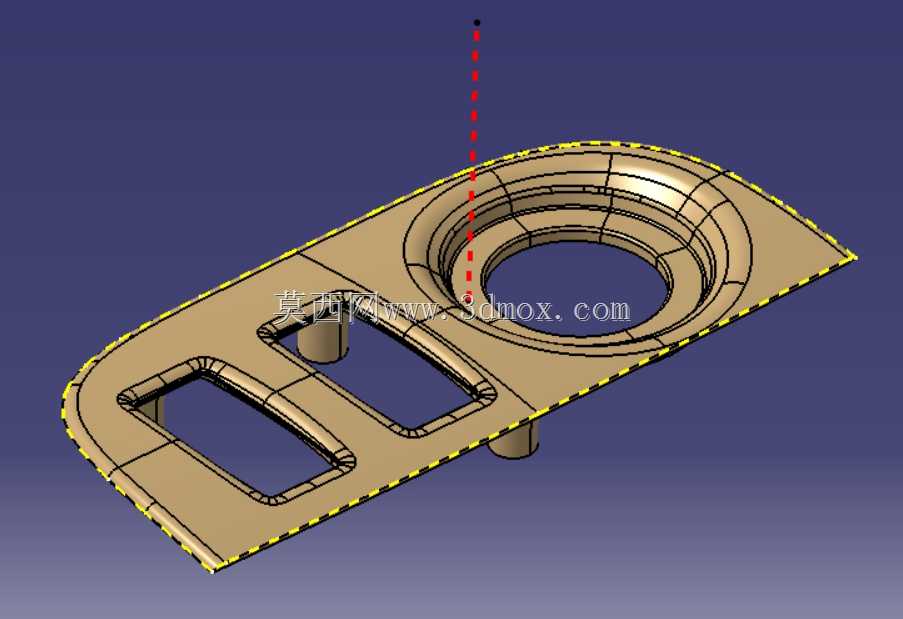

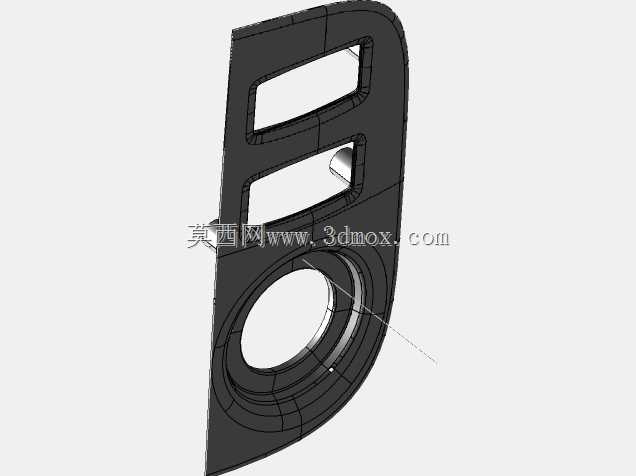

　　从结构设计逻辑来看，该挡板采用一体化注塑成型的薄壁结构，整体轮廓随仪表板的安装曲面做随形设计，边缘设置连续的安装贴合边，通过背部的两个定位柱实现与仪表板基座的预定位，装配时定位柱先插入基座对应的定位孔，限制部件的X/Y向位移，再通过卡扣或者螺丝完成最终固定，保证装配后的部件与周边内饰件的面差控制在0.5mm以内，间隙均匀度不超过0.3mm，避免出现外观段差影响内饰质感。部件主体上设置的三个镂空区域，分别对应不同功能的开关安装位，其中大尺寸圆形镂空为旋钮式开关预留安装空间，两个矩形镂空对应扳动式或者按键式开关的安装位，每个镂空边缘都做了加厚的止口设计，开关装入后可以通过止口限位，限制开关的装配深度，保证开关操作面与挡板表面的齐平度，避免开关突出或者凹陷影响操作手感。

　　设计过程中需要重点考虑几个工程边界：首先是安装边界，挡板背部的定位柱高度需要匹配仪表板基座的安装距离，定位柱根部做了圆角过渡避免注塑时出现应力集中，同时定位柱的直径公差控制在±0.1mm，保证装配时既能顺利插入定位孔，又不会出现旷量；其次是操作边界，每个开关镂空位的周边预留了不小于8mm的操作空间，避免驾乘人员操作开关时手指被周边结构磕碰，同时挡板表面做了细微的皮纹处理，和周边仪表板的纹理保持一致，减少光线反射对驾驶视线的干扰；另外是材料选型上，这类内饰挡板一般采用耐候性较好的ABS或者PP+TPE材料，既可以保证部件在-40℃到85℃的座舱环境温度范围内不会出现变形、脆裂，也能降低长期使用后的表面磨损，材料的收缩率控制在0.5%以内，保证注塑成型后部件的尺寸精度满足装配要求。

　　在实际装车验证环节，这类挡板需要通过振动耐久测试，在模拟车辆不同路况的振动频率下持续振动数百小时，检查部件是否出现开裂、卡扣松脱、开关移位的问题；同时还要做高温老化、低温耐冲击测试，验证极端环境下的结构稳定性；另外操作力测试也是关键项，保证开关在挡板上安装后，操作时的按压力、扳动力处于合理区间，不会因为挡板的刚性不足出现形变导致操作力异常。从结构细节来看，挡板的壁厚整体控制在2.5mm左右，不同壁厚区域做了平缓的过渡，避免注塑时出现缩痕、翘曲的问题，边缘的圆角处理既可以减少注塑时的应力集中，也能避免装配和使用过程中锐边划伤操作人员或者驾乘人员。该部件的设计完全围绕座舱内饰的装配需求和使用需求展开，没有多余的冗余结构，在保证结构强度和安装精度的前提下尽可能控制部件重量，符合汽车零部件轻量化的设计方向，同时所有的安装特征都做了防错设计，定位柱的直径、位置都做了差异化处理，避免装配时出现装反、装错的问题，提升生产线的装配效率。
