外丝三通塑料管路连接接头结构

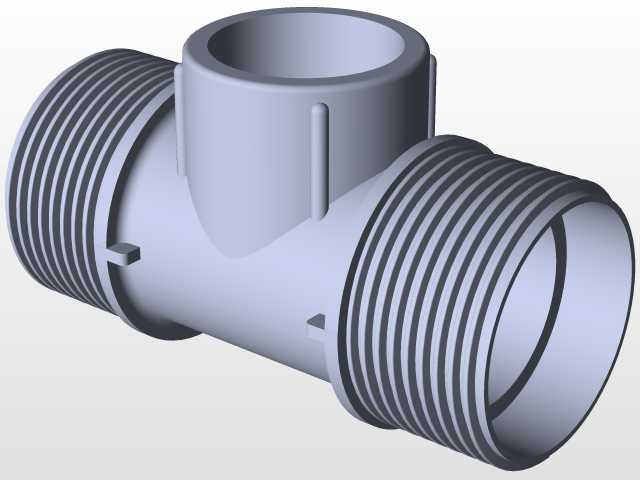

　　这款三通接头主要应用在民用给排水、小型化工流体输送、家装净水系统的管路分支场景中，作为管路系统里的分流合流核心部件，它能实现单路流体向两个垂直方向的分流，或是将两路垂直方向的流体汇流到单路主管路中，在低压常温的流体输送工况下适配性极强。从结构设计来看，接头的两个水平直通端采用外螺纹结构，螺纹段的牙型严格遵循通用管螺纹标准，牙距均匀、牙顶间隙控制在合理公差范围内，安装时可以直接和带内螺纹的管路、阀体或是用水终端旋合，螺纹根部设计有退刀槽结构，既方便加工时的刀具退刀，也能避免安装时螺纹旋合到底出现硬接触导致的应力开裂。垂直方向的接口采用承插式结构，内壁做了光滑的圆角过渡，和水平主管路的交汇位置做了圆弧导流处理，没有直角突变的流道结构，

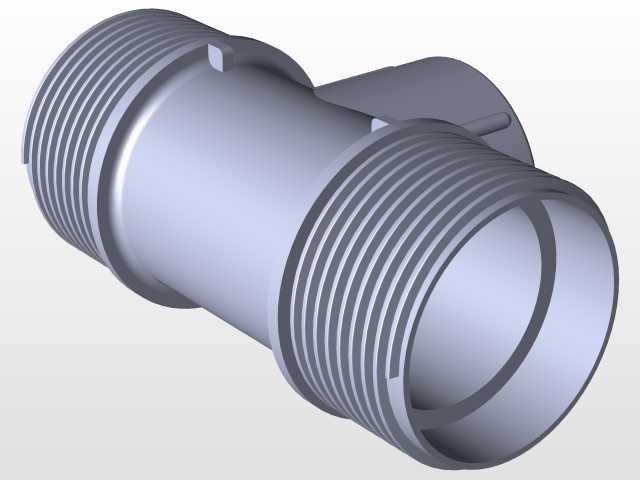

　　能大幅降低流体经过三通位置的局部阻力，减少紊流产生的噪音和压损，这一点在小型家用供水系统中尤为重要，能有效避免用水高峰期管路出现异常震动。接头本体的加强筋设计也贴合实际使用需求，在垂直接口和水平主管的连接位置，对称布置了两道纵向加强筋，筋条的厚度从接口根部向主管外壁逐渐变薄，既不会额外增加过多的材料用量，又能提升接口位置的抗扭强度，安装时用管钳旋紧外螺纹端的时候，垂直接口位置不会因为夹持受力出现开裂变形。主管外壁上还设计了两个对称的小凸台，这两个凸台是安装定位用的结构，在批量装配的流水线工位上，工装夹具可以直接卡在这两个凸台位置固定接头，不需要额外夹持螺纹段，避免装夹过程中损伤螺纹牙型影响密封性能。从安装边界来看，

　　两个外螺纹端的有效旋合长度经过精准核算，既保证旋合后有足够的密封接触面积，又不会因为旋入过长导致螺纹端顶到对接管件的内部台阶造成流道堵塞，垂直承插口的深度也匹配常规塑料管材的插入深度，粘接或是热熔连接时都有足够的结合长度，不会出现拔脱泄漏的问题。整个接头的壁厚设计采用等强度原则，螺纹段因为有牙型的削弱，壁厚比主管段略厚，交汇位置的壁厚做了局部加厚，承受流体压力的时候不会在应力集中位置出现破裂，外壁的所有棱角都做了倒钝处理，搬运和安装过程中不会划伤操作人员，也不会因为尖锐棱角导致应力集中点的产生。在实际选型使用中，这款接头适配的管路压力等级不超过1.0MPa，输送介质温度在0到60摄氏度之间，完全覆盖民用冷水输送、

　　常规净水设备管路连接的工况需求，相比金属材质的三通接头，它的自重更轻，安装时不需要做防腐处理，内壁光滑不容易结垢，长期使用也不会出现锈渣堵塞管路的问题。建模过程中，流道部分的曲面做了连续曲率处理，后续做流体仿真分析的时候可以直接提取内部流道，不需要额外做曲面修补，所有的尺寸公差都标注了合理的公差带，加工开模的时候可以直接参考三维模型进行模具设计，螺纹部分的收尾结构也符合实际加工工艺，不会出现建模特征和实际加工脱节的问题。
