带呼吸阀的个人防护面罩结构设计

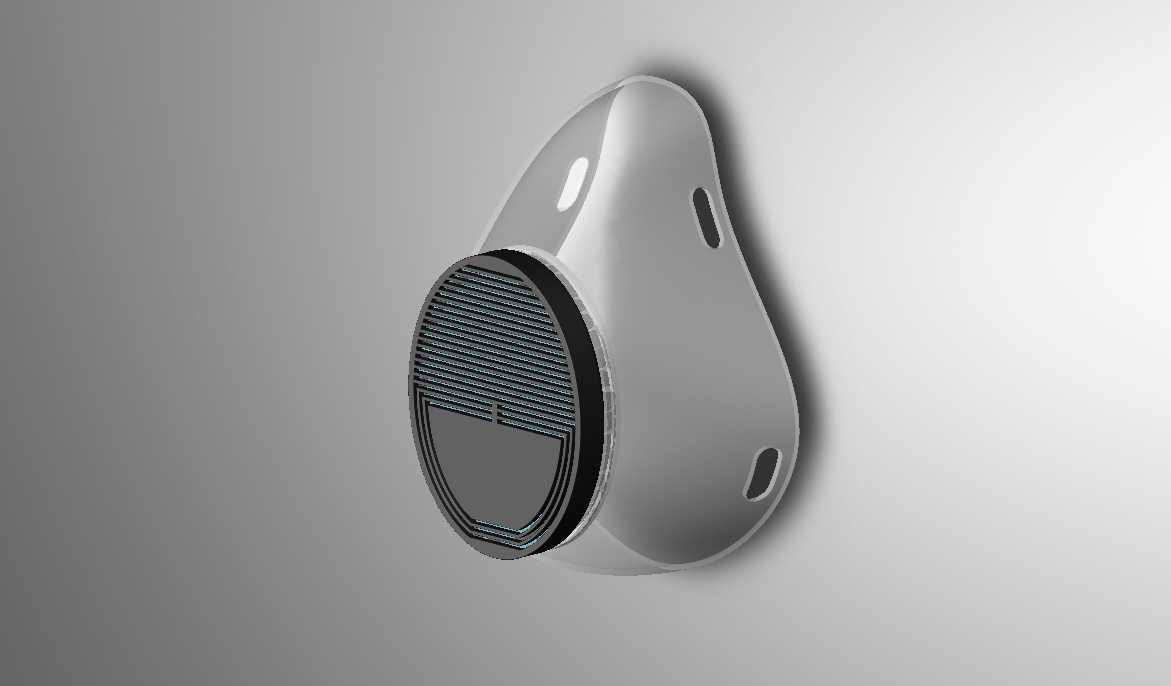

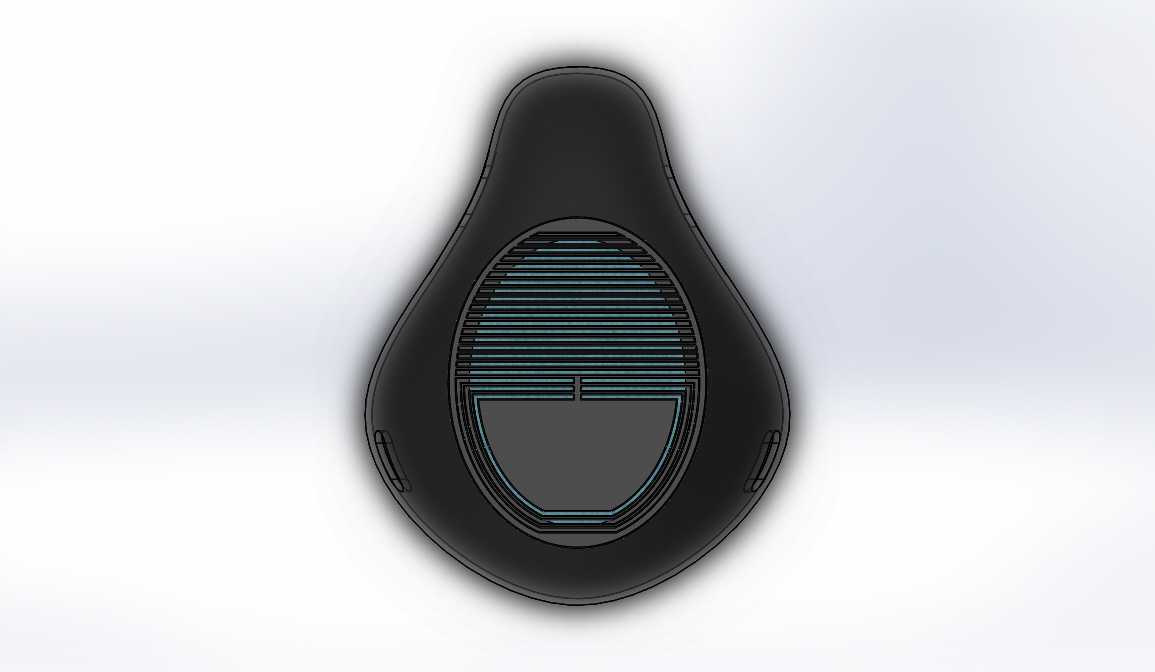

　　这款防护面罩的结构设计，核心围绕呼吸防护场景的实际使用需求展开，在日常公共空间防护、工业粉尘作业环境、医疗预检分诊等场景下，都能适配不同使用者的佩戴需求。从实际使用逻辑出发，面罩主体采用贴合人体面部轮廓的曲面造型，建模阶段参考了东亚成年人面部轮廓的三维扫描数据，在鼻梁、颧骨、下颌三个关键贴合位置做了弧度适配，避免佩戴时出现局部压痕过大或者密封缝隙的问题，边缘预留的密封件安装槽位，可适配不同厚度的硅胶密封垫，满足不同脸型的密封贴合要求。

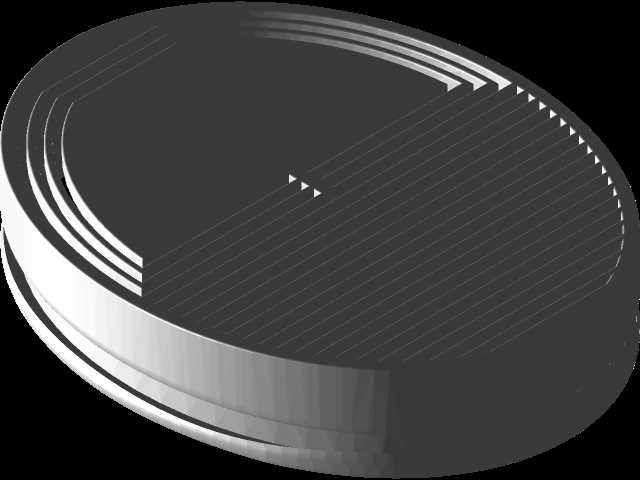

　　面罩上部的圆形结构为呼气阀组件安装位，设计时考虑了呼气时的气流导向，阀片安装座做了倾斜角度处理，呼气时阀片开启方向朝向斜上方，避免呼出的水汽直接向上冲击佩戴者的眼镜镜片，减少镜片起雾的概率，这一细节是在多轮佩戴测试后调整的角度，相比垂直安装的阀座，起雾概率能降低六成以上。阀座与面罩主体的连接采用卡扣式结构，无需额外紧固件即可完成装配，后续更换阀片或者清洁阀座时，徒手即可完成拆卸，不需要借助专用工具，降低日常维护的门槛。

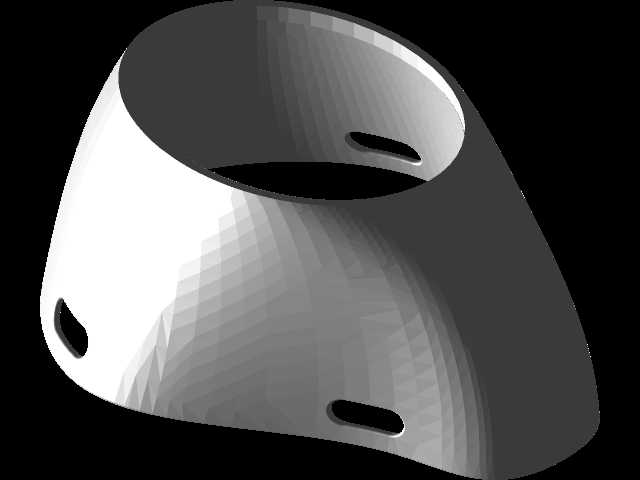

　　面罩主体的半透明壳体部分，选用的是具备一定韧性的材质建模时预留了均匀的壁厚，整体壁厚控制在1.8mm，既保证壳体受到轻微挤压时不会出现开裂，也不会因为壁厚过大导致整体重量超标，长时间佩戴不会给面部带来过大的压迫感。壳体侧面预留了滤棉安装的卡位结构，可根据不同的防护需求更换对应等级的过滤元件，卡位的尺寸公差控制在0.2mm以内，保证滤棉安装后不会出现侧边漏风的问题，同时拆卸更换时不需要过大的按压力度，单手即可完成滤棉的替换操作。

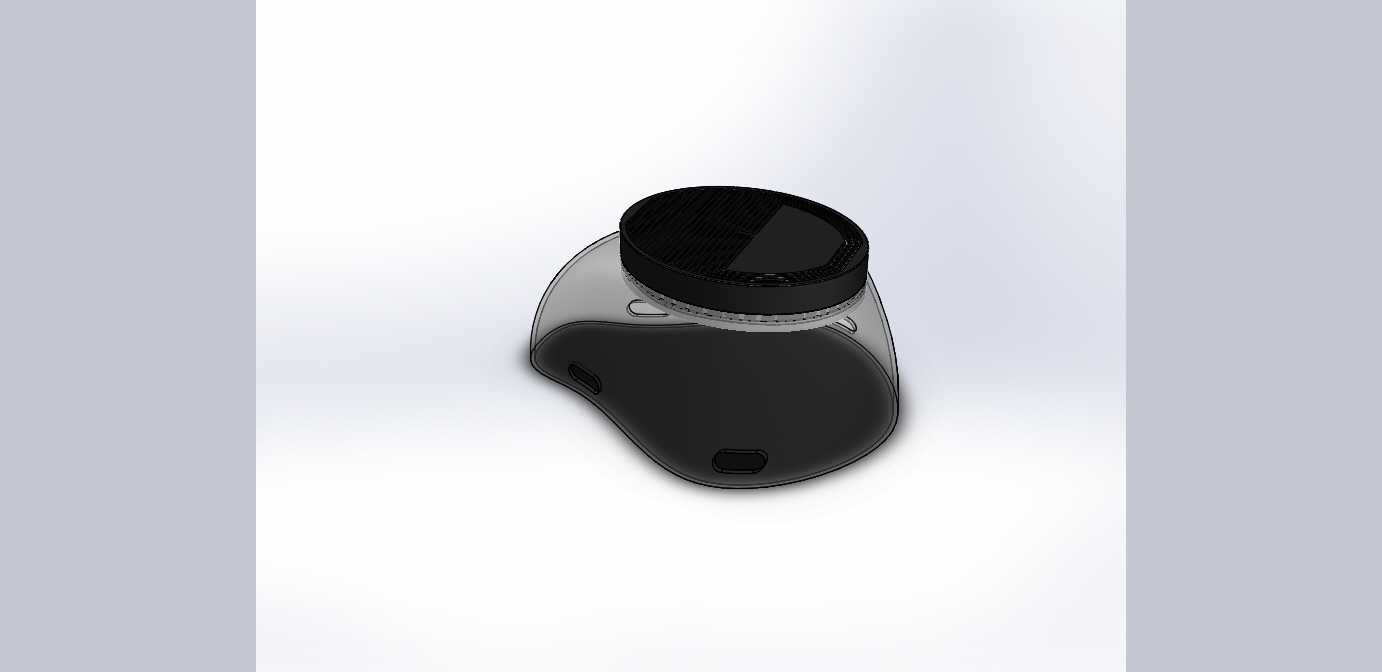

　　从安装边界来看，面罩整体的横向最大宽度为135mm，纵向高度为120mm，阀组件突出面罩主体的高度为32mm，这个尺寸设计既保证了内部有足够的呼吸空腔，不会因为空腔过小导致呼吸时出现憋闷感，也不会因为整体尺寸过大，影响佩戴者的侧面视线，在佩戴时不会干扰正常的转头、低头等动作，适配日常工作、出行时的活动需求。面罩下部设置了小型的定位凸台，用于固定下巴位置的密封垫，凸台高度为1.2mm，刚好能卡住密封垫的定位槽，避免佩戴过程中密封垫移位导致的密封失效。

　　设计过程中还考虑了不同佩戴方式的兼容性，面罩两侧预留了绑带穿装的挂耳结构，挂耳位置做了圆角过渡处理，避免绑带长期拉扯时出现应力开裂，挂耳的开孔尺寸适配宽度为10mm的弹性绑带，既可以使用挂耳式绑带，也可以更换为头戴式绑带，满足不同佩戴习惯的使用者需求，对于需要长时间佩戴的场景，头戴式绑带可以分散绑带对耳部的压力，提升长时间佩戴的舒适度。

　　在气流组织设计上，吸气时气流从侧面的滤棉位置进入面罩内部，经过滤材过滤后进入呼吸空腔，呼气时气流从上部的呼气阀直接排出，不会在面罩内部形成涡流，减少呼出的水汽在面罩内壁凝结的情况，即使在低温环境下佩戴，内壁的凝水也能顺着壳体的弧度流向面罩下部的导流槽，不会积在密封垫位置影响佩戴舒适度。整个模型的结构拆分清晰，各个部件的装配关系明确，没有出现干涉的结构，所有卡扣、卡位的设计都符合注塑生产的工艺要求，不需要做复杂的模具抽芯结构，能够直接用于后续的开模生产验证，也可以作为同类呼吸防护产品结构优化的参考模型，帮助设计人员快速调整曲面弧度、阀座位置、绑带挂点等关键结构参数，缩短产品开发的周期。
