发动机活塞结构三维数模设计

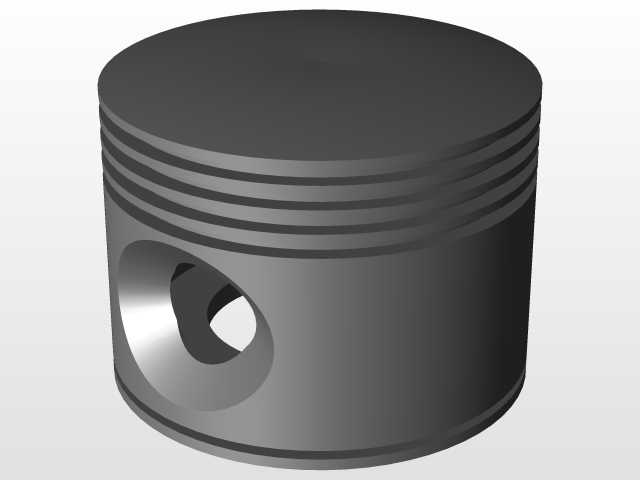

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧爆发力、完成能量转换的关键零件，本次建模的活塞结构，主要适配小排量四冲程汽油机的气缸工作场景，日常会在乘用车、通用小型动力设备的动力舱内持续承受高温高压的交变载荷。从实际工况出发，活塞头部设计了多道环槽结构，用来分别安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温燃气窜入曲轴箱稀释润滑油，同时将活塞顶部承接的热量传导至气缸壁完成散热；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度以及槽间的间距，都需要和配套的活塞环尺寸严格匹配，安装时要保证环的开口间隙符合装配公差，避免工作过程中出现卡滞、漏气的问题。

　　活塞裙部的型线设计采用了中凸变椭圆的结构，这是因为活塞在工作时会受到热膨胀、侧压力以及气体力的综合作用，常温下的非正圆结构，在达到工作温度后会膨胀为接近正圆的形态，既可以保证活塞在气缸内的往复运动顺畅，不会出现拉缸故障，又能尽可能减小配缸间隙，降低活塞换向时产生的敲缸噪声，裙部的长度设计需要覆盖活塞的往复行程范围，保证在上下止点位置时，活塞的导向长度足够，不会出现偏磨的情况。活塞销孔的位置设置在活塞裙部上方的销座位置，用来安装活塞销，连接活塞与连杆小头，销孔的同轴度、圆柱度公差要求极高，建模时特意在销孔内侧做了微量的卸荷槽设计，用来分散活塞销传递的交变应力，避免销座位置出现应力集中导致的疲劳裂纹，

　　销孔与活塞销的配合采用了半浮式或者全浮式的适配结构，根据不同的发动机设计需求可以调整配合公差，保证动力传递的可靠性。活塞顶部的形态采用了平顶设计，这种结构的优势是加工工艺简单，受热面积小，能够在压缩行程终了时配合气缸盖形成结构紧凑的燃烧室，让混合气的燃烧更加充分，顶部的边缘位置做了微小的倒角处理，避免在装配或者工作过程中与气门、气缸壁发生运动干涉。从安装边界来看，活塞的外径尺寸需要和对应气缸的内径保持严格的配缸间隙，一般在0.02mm到0.05mm之间，根据不同的缸体材质、活塞材质以及发动机的热负荷参数调整具体数值；活塞的总高度需要保证在活塞运行到上止点时，顶部不会超出气缸平面撞击气缸垫，运行到下止点时，

　　活塞裙部不会脱出气缸下端失去导向；活塞销孔的中心到活塞顶部的距离，也就是压缩高度参数，直接决定了发动机的压缩比大小，建模时这个尺寸的公差需要控制在丝级精度，避免压缩比偏差过大导致发动机动力不足或者爆震。在实际的发动机装配流程中，活塞需要和连杆、活塞环、活塞销组装为活塞连杆组之后，再整体压入气缸内，装配时需要注意活塞的安装方向，顶部的避让标记需要对准发动机的正时侧，避免气门开启时撞击活塞顶部造成零件损坏。日常的发动机运维过程中，活塞的常见故障包括顶部烧蚀、环槽磨损、裙部拉毛、销座裂纹等，这些故障大多和润滑不良、冷却不足、爆震燃烧或者装配公差不达标有关，在三维建模阶段就需要对这些易失效位置做结构优化，比如适当增加销座位置的过渡圆角，环槽位置做表面硬化处理的结构预留，裙部喷涂石墨层的结构余量预留，从设计源头提升零件的工作可靠性。不同于其他静止的发动机零部件，活塞每分钟要完成数千次的往复运动，自身的重量直接影响发动机的往复惯性力大小，所以建模时在保证结构强度的前提下，尽可能对活塞的非受力位置做了轻量化的结构优化，在销座内侧、裙部内侧设置了加强筋结构，既可以降低活塞的整体重量，减小曲轴的动平衡负荷，又能保证活塞在承受最高爆发压力时不会出现结构变形。
