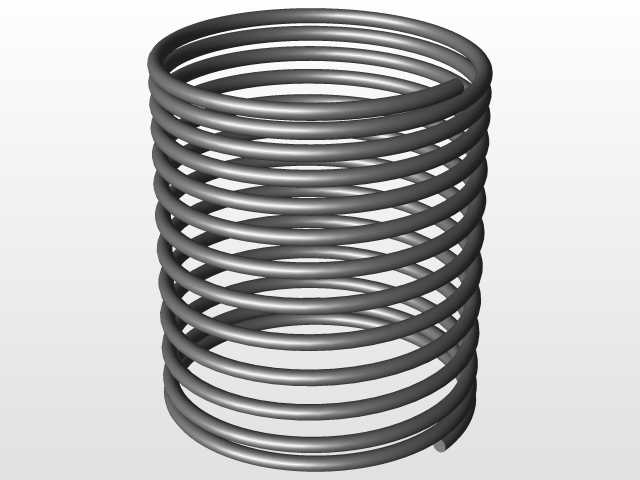

等节距圆柱螺旋压缩弹簧三维结构

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲组、工业设备的振动隔振模块，都能见到这类等节距螺旋弹簧的身影。做这类弹簧的三维建模时，首先要明确实际工况的安装边界：这类弹簧的安装空间通常为圆柱形腔体，两端多采用并圈磨平的端部结构，保证受压时端面与安装座完全贴合，不会出现偏载侧移的问题，建模时需要严格控制弹簧的自由高度、外径尺寸，避免装配时出现外径与安装腔内壁干涉、自由高度超出安装预留行程的问题。从功能特性来看，这类等节距圆柱压缩弹簧的刚度线性度较好，在有效压缩行程内，弹力与压缩量的比值稳定，适合对弹力输出一致性有要求的场景，

　　比如阀门的启闭复位结构、自动化设备的夹具缓冲模块、输送线的末端挡料缓冲组件，都依赖弹簧稳定的线性弹力输出保证动作可靠性。建模过程中，螺旋线的生成是核心环节，需要根据弹簧的中径、节距、有效圈数、支撑圈数来确定螺旋扫描的轨迹，两端的支撑圈通常设置为1到1.5圈，节距逐步收紧至并紧状态，端部做磨平处理时，要保证磨平后的端面与弹簧轴线垂直，垂直度公差需要控制在自由高度的1%以内，避免实际装配后弹簧受压时出现弯曲失稳的情况。实际选型应用时，还要结合弹簧的工作行程确定压缩余量，通常弹簧的最大压缩量不能超过并紧高度对应的压缩值的80%，防止长期工作出现塑性变形，丧失弹性性能。不同工况下对弹簧的线径选择也有区别，

　　承受大载荷的缓冲场景会选用更大线径的弹簧，配合更大的中径保证足够的承载能力，而小载荷的复位场景则选用细线径、小中径的弹簧，保证弹力足够轻柔，不会出现复位力过大导致的结构卡滞。这类弹簧的三维模型在做装配验证时，还需要配合两端的安装导向结构做干涉检查，很多设备里会在弹簧内部加装导向轴，或者外部加装导向套，防止弹簧在大压缩量下出现径向屈曲，建模时要预留出导向结构的装配间隙，通常弹簧内径与导向轴的间隙控制在弹簧内径的1%到2%之间，既不会因为间隙过大导致弹簧偏移，也不会因为间隙过小出现运动卡涩。从材料适配的角度，这类弹簧常用的材料包括碳素弹簧钢、合金弹簧钢、不锈钢等，不同材料对应的剪切模量不同，建模时如果要做仿真分析，

　　需要匹配对应材料的参数，才能得到准确的弹力、变形量、疲劳寿命计算结果，比如普通工况下用65Mn碳素弹簧钢即可满足需求，腐蚀环境下则需要选用304不锈钢材质，高温工况下要选用耐热弹簧钢材料，保证高温下弹性性能不出现大幅衰减。在做整机结构的运动仿真时，弹簧的柔性参数设置也很关键，不能简单将弹簧作为刚性零件处理，要根据实际刚度设置柔性连接参数，才能模拟出设备运行过程中弹簧缓冲、复位的真实动作，验证整个机构的运动逻辑是否合理，有没有出现弹簧过压、行程不足的问题。很多刚入行的结构设计人员在做弹簧选型建模时，容易忽略支撑圈的结构，直接将所有圈数都做成等节距的有效圈，导致实际加工出来的弹簧两端无法平稳放置，装配后出现偏载，很快就会出现断裂失效，还有的设计人员没有预留足够的弹簧预压量，导致设备运行过程中弹簧出现松动异响，甚至从安装位脱出，这些问题都需要在三维建模阶段就通过结构校验提前规避。另外，弹簧的端部磨平量也需要在模型里体现，通常磨平量为线径的四分之一左右，保证端部有足够的支撑面积，同时不会因为磨平量过大导致端部有效圈受损，影响弹簧的弹力输出。
